Высокопроизводительные графитовые нагреватели | Разработан для вакуумных печей и полупроводниковых процессов.

Обзор продукта

Эта серия продуктов специально разработана для работы в условиях экстремально высоких температур и служит основным компонентом печей вакуумного спекания и печей для выращивания монокристаллического/поликристаллического кремния. В отличие от стандартных углеродных изделий, наши графитовые нагреватели изготовлены с высокой точностью из высокочистого мелкозернистого изостатического графита (чистота ≥99,9%).

По сравнению с металлическими нагревательными элементами графитовые нагреватели обладают значительными преимуществами с точки зрения максимальной термостойкости, термической однородности и устойчивости к тепловому удару, что делает их идеальным выбором для промышленных печей высокого класса. Благодаря усовершенствованной графитовой конструкции зоны нагрева эти нагреватели ориентированы на три основных требования: «высокоэффективная теплопередача, равномерный контроль температуры и адаптируемость к экстремальным условиям». Благодаря оптимизации конструкции и обновлению материалов они представляют собой идеальное решение для промышленных процессов с жесткими требованиями к стабильности и постоянству нагрева. Их инновационный дизайн не только соответствует современным промышленным стандартам, но также обеспечивает прорыв в производительности и долгосрочную ценность.

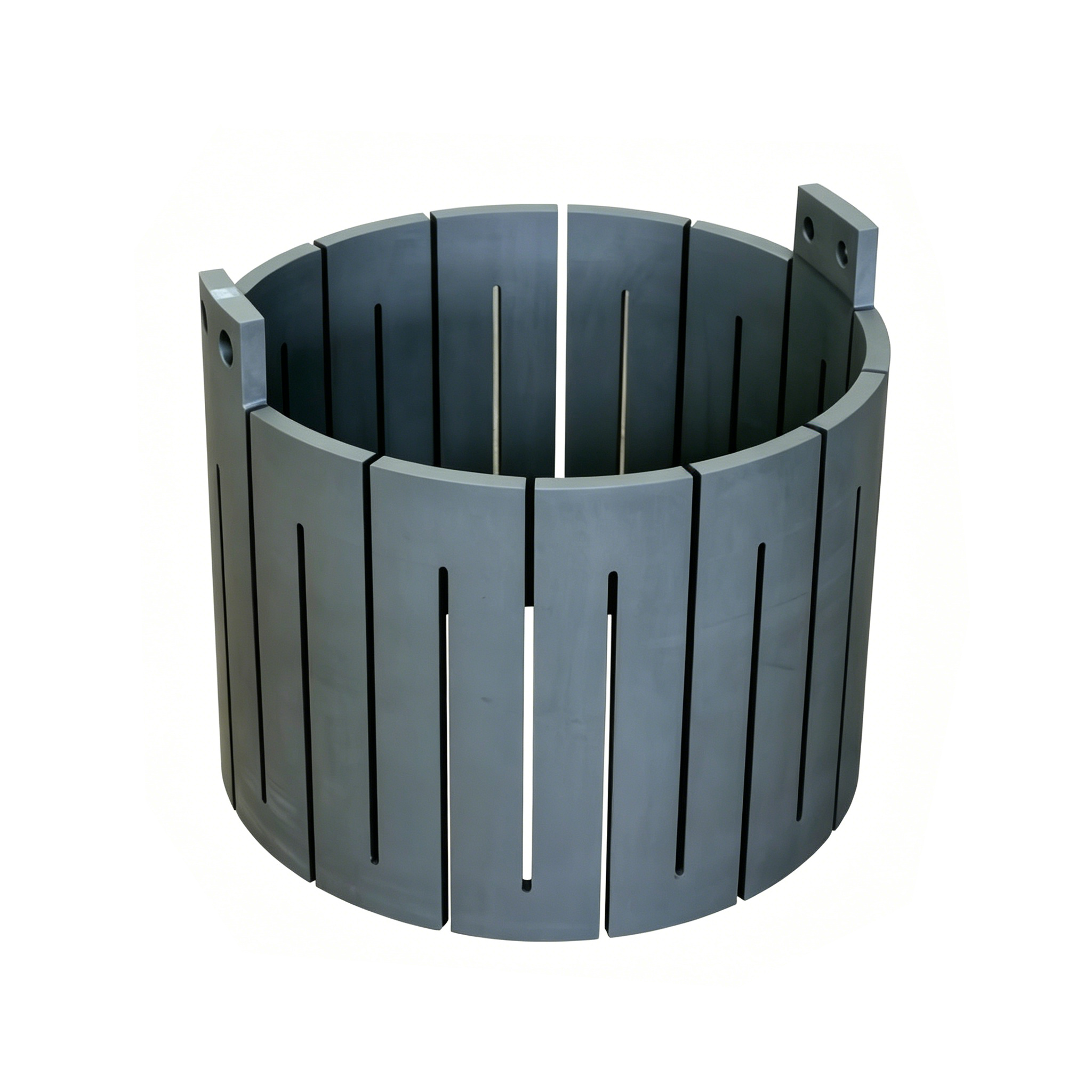

Разъемный графитовый нагреватель с прорезями и монтажными проушинами

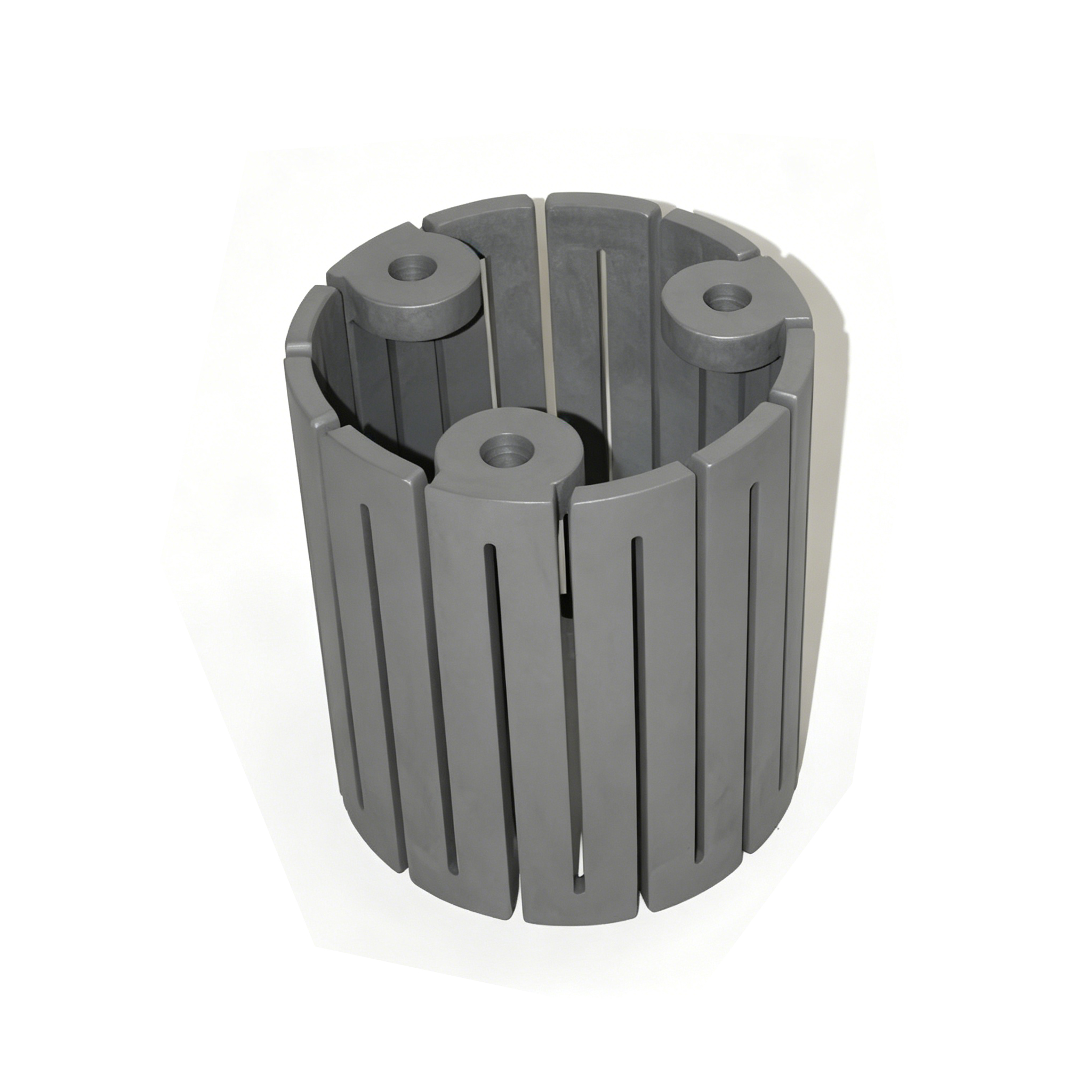

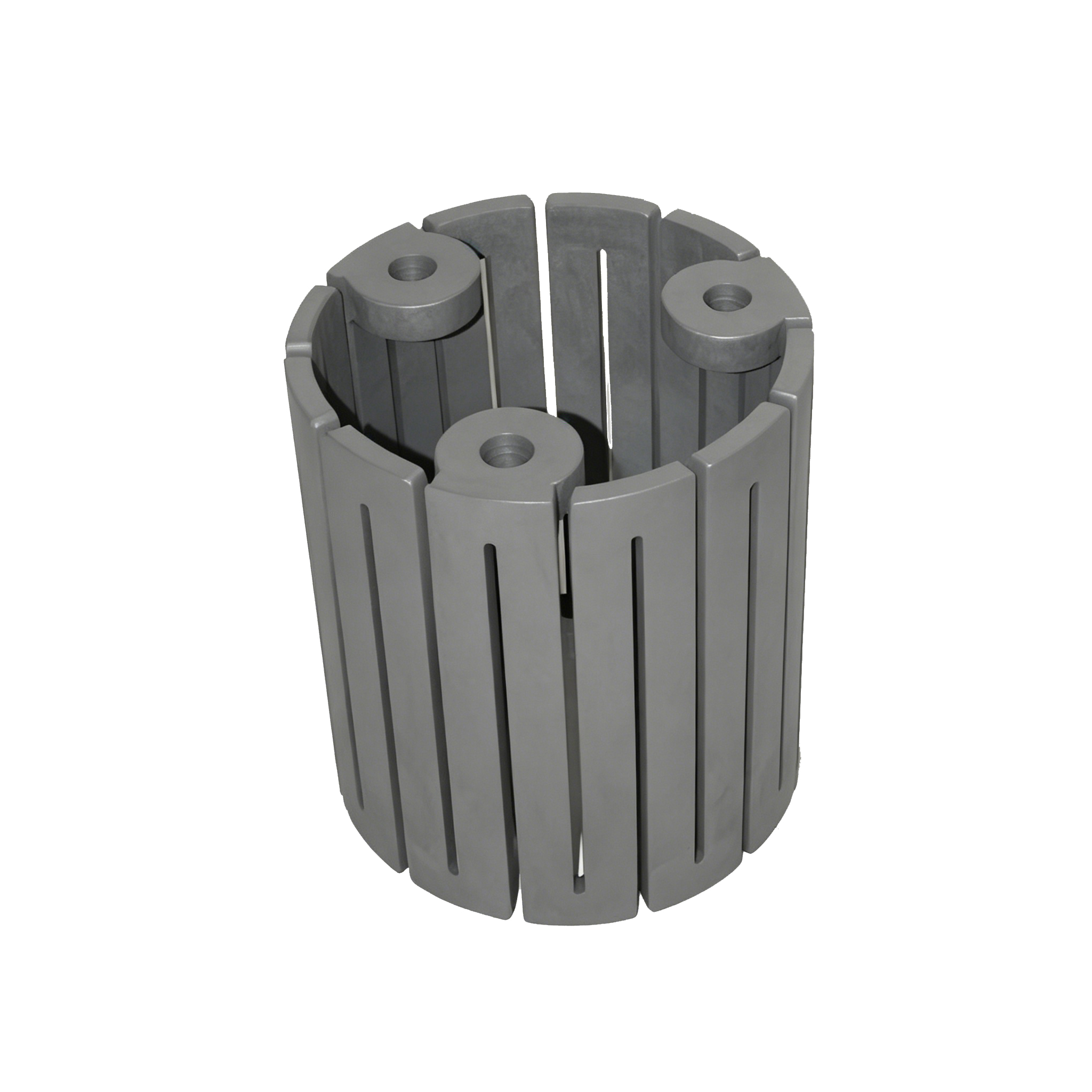

Многокомпонентный графитовый нагревательный цилиндр с позиционирующими штифтами

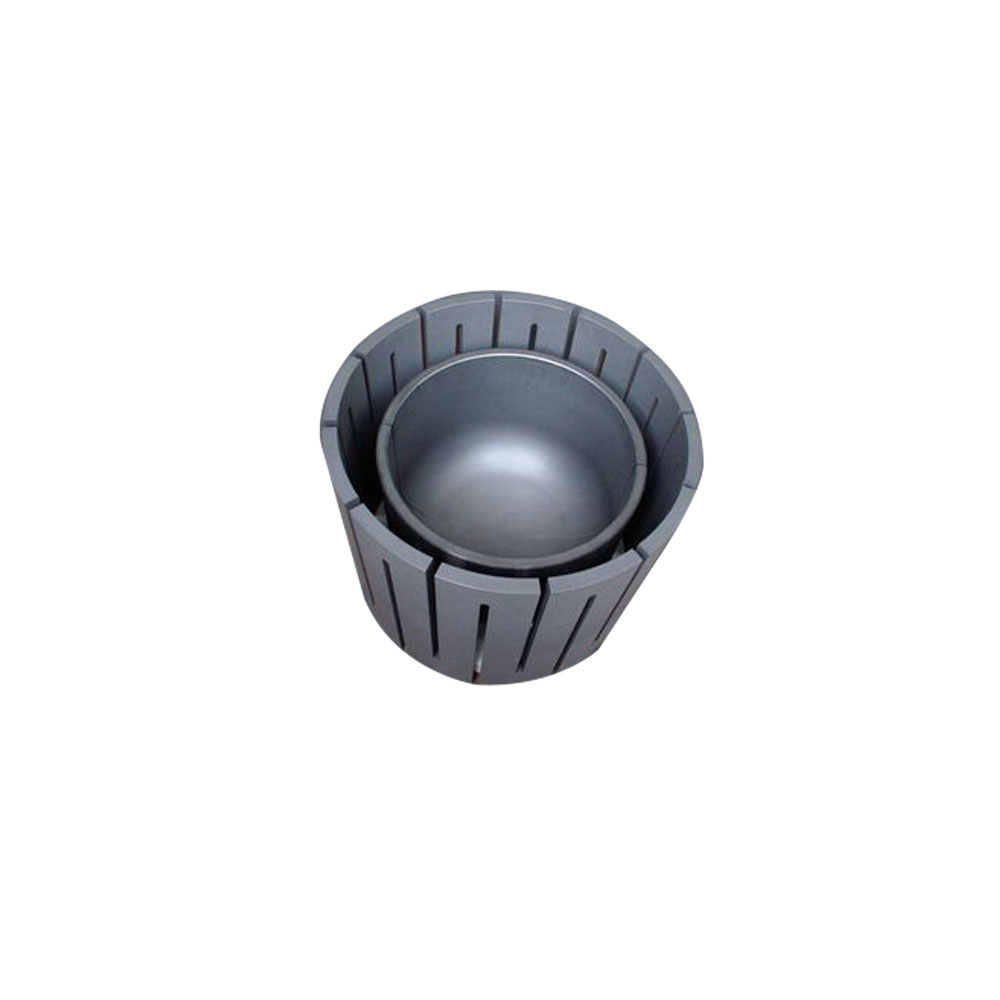

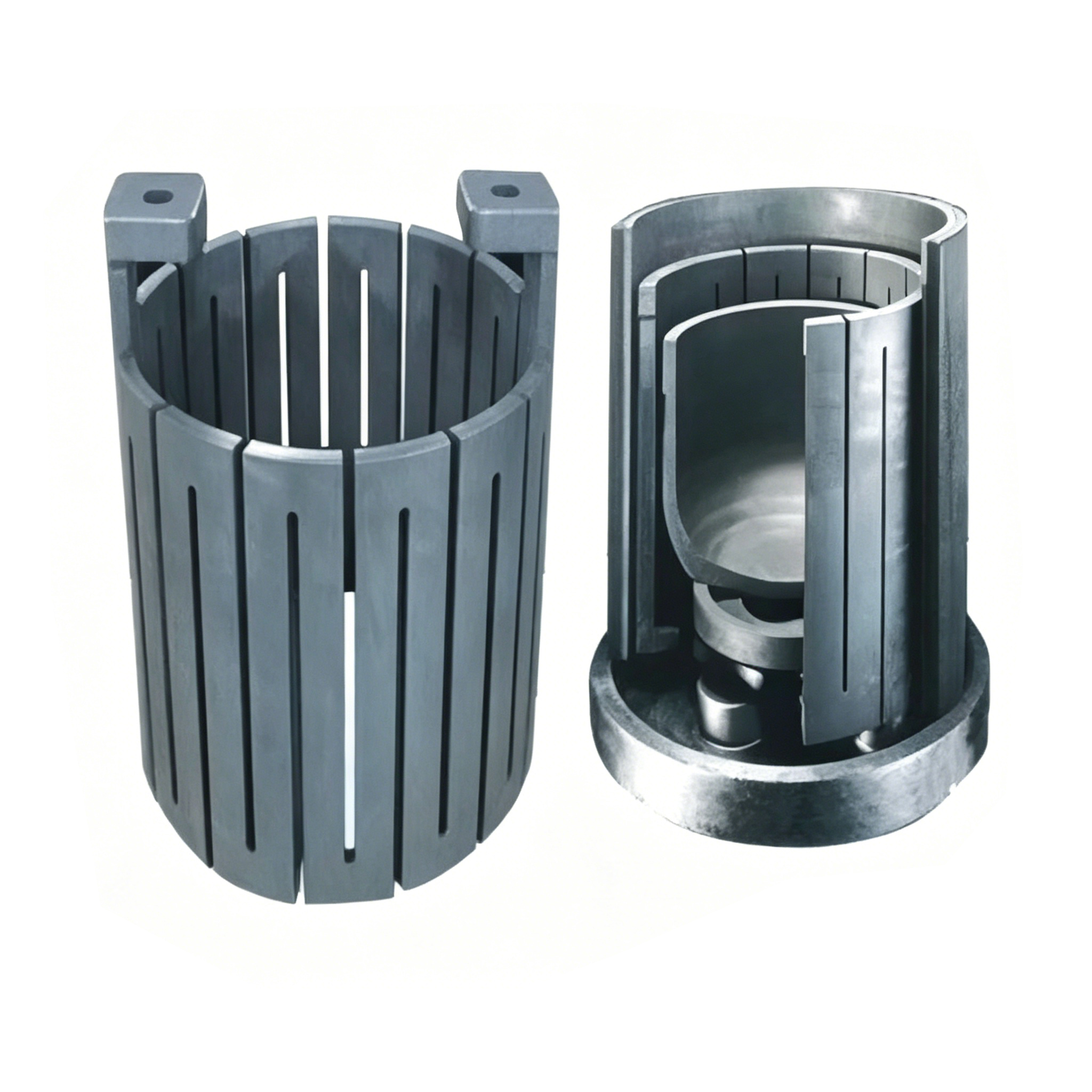

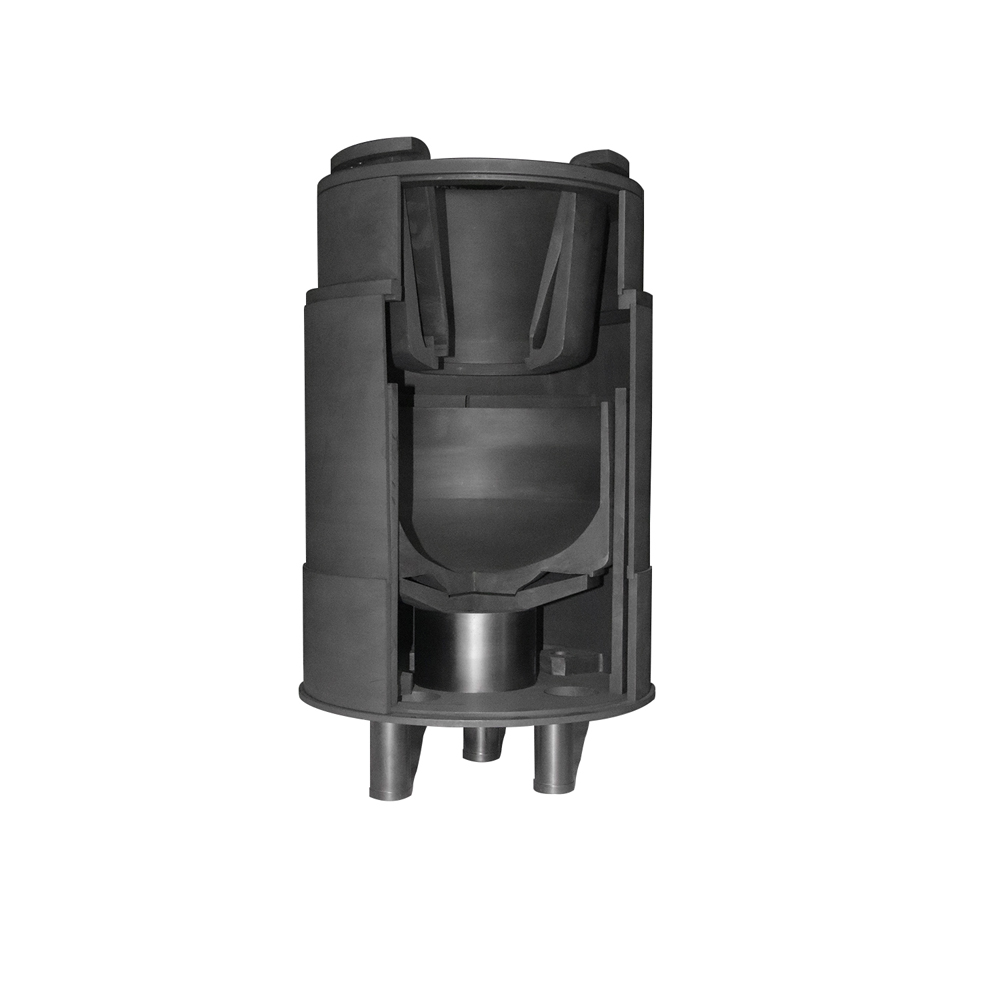

Графитовый нагреватель в сборе с тиглем для вакуумной печи

Технические характеристики и характеристики

Ниже приведены типичные диапазоны технических параметров графитовых нагревателей этой серии; это не стандартные значения (их можно настроить в соответствии с конкретными требованиями):

Ключевые преимущества производительности

1. Исключительная однородность теплового поля: структурно оптимизированный графитовый нагревательный элемент эффективно улучшает распределение температуры внутри печи. Даже в зоне дверцы печи, где нет нагревательных элементов, оптимизированный угол излучения помогает повысить температуру, значительно уменьшая колебания температуры на поверхности заготовки и обеспечивая стабильное качество спекания на протяжении всей партии.

2. Превосходная устойчивость к тепловому удару: благодаря низкому коэффициенту теплового расширения графита этот нагреватель демонстрирует исключительную стабильность размеров в средах, подверженных быстрым изменениям температуры. По сравнению с металлическими материалами, он может выдерживать экстремальные колебания температуры без растрескивания, что значительно продлевает срок его службы.

3. Прочность при высоких температурах увеличивается, а не снижается. В то время как обычные металлы размягчаются при температуре выше 2000°C, механическая прочность графита высокой чистоты увеличивается при повышении температуры ниже 2500°C. Это означает, что даже в условиях сверхвысоких температур наши утеплители сохраняют жесткость и надежность конструкции.

4. Высокая эффективность и экономия энергии: Благодаря чрезвычайно высокой теплопроводности графита и эффективности преобразования электричества в тепло нагреватель быстро реагирует на команды нагрева, уменьшая тепловую инерцию и тем самым снижая энергопотребление промышленных печей.

Разнообразные сценарии применения

Благодаря своим выдающимся общим характеристикам этот графитовый нагреватель имеет широкий спектр применения и играет ключевую роль во всем, от традиционной промышленности до высокотехнологичного производства:

Производство полупроводников

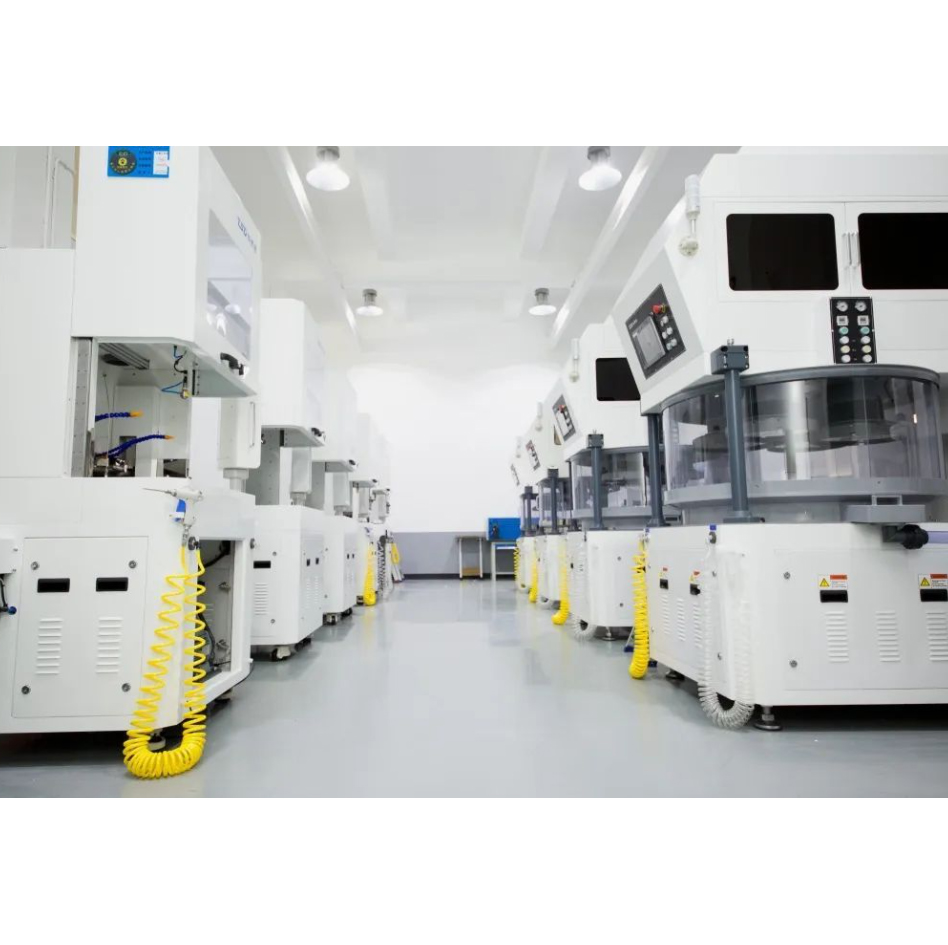

Наши графитовые нагреватели широко используются при обработке полупроводниковых пластин, обеспечивая высокую чистоту и отсутствие загрязнений в тепловой среде для выращивания кристаллов, отжига и эпитаксиальных процессов. Благодаря точному контролю температуры до ±1 ℃ и низкому уровню выбросов примесей они обеспечивают стабильное качество продукции и производительность при передовом производстве чипов.

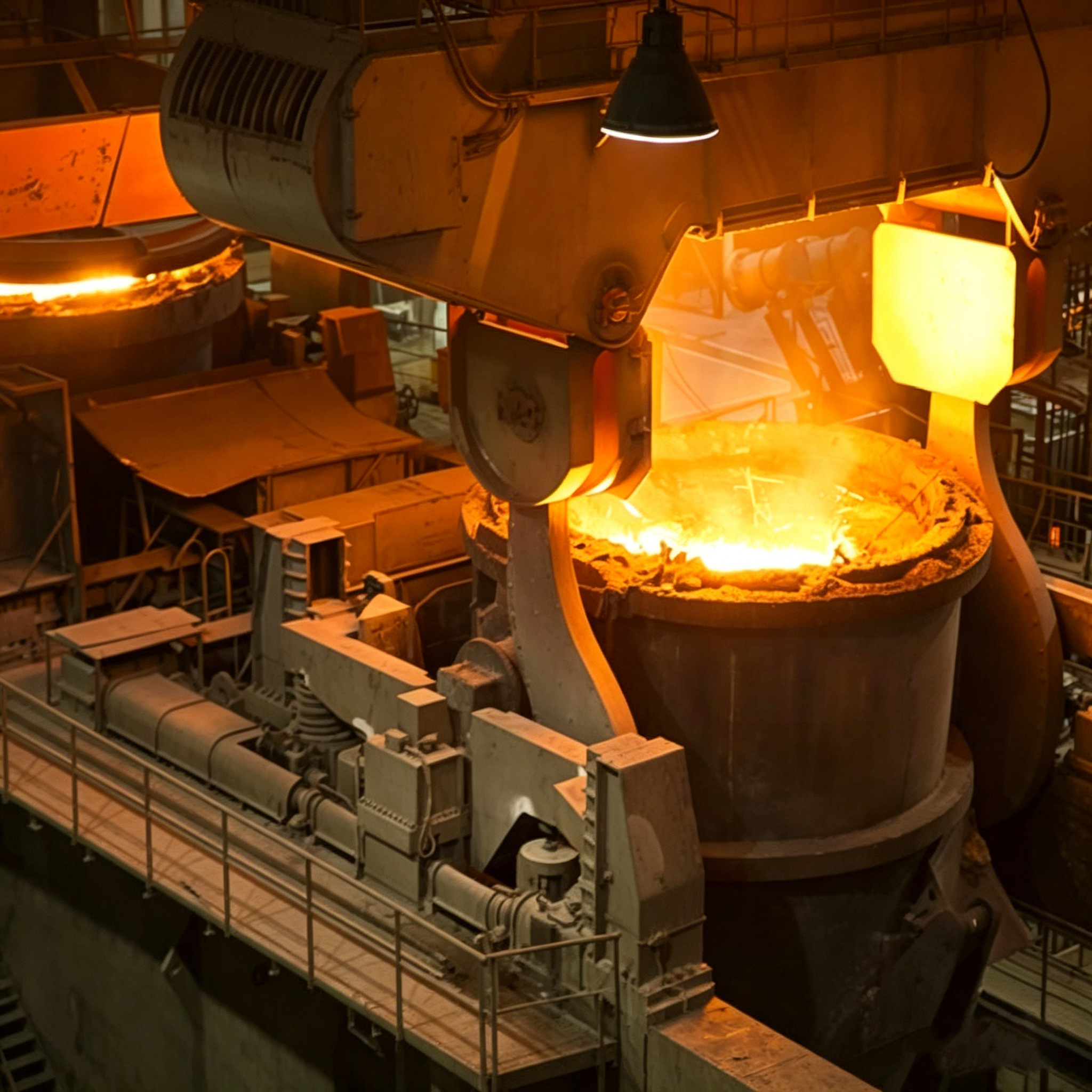

Металлообработка и металлургия

Для плавки металлов, термообработки и вакуумного спекания наши графитовые нагреватели обеспечивают превосходную стойкость к термическому удару и равномерный нагрев. Они стабильно работают при экстремальных температурах, уменьшая деформацию и окисление заготовок, улучшая чистоту и механические свойства готовых металлических изделий.

Фотоэлектрическая и агломерационная промышленность

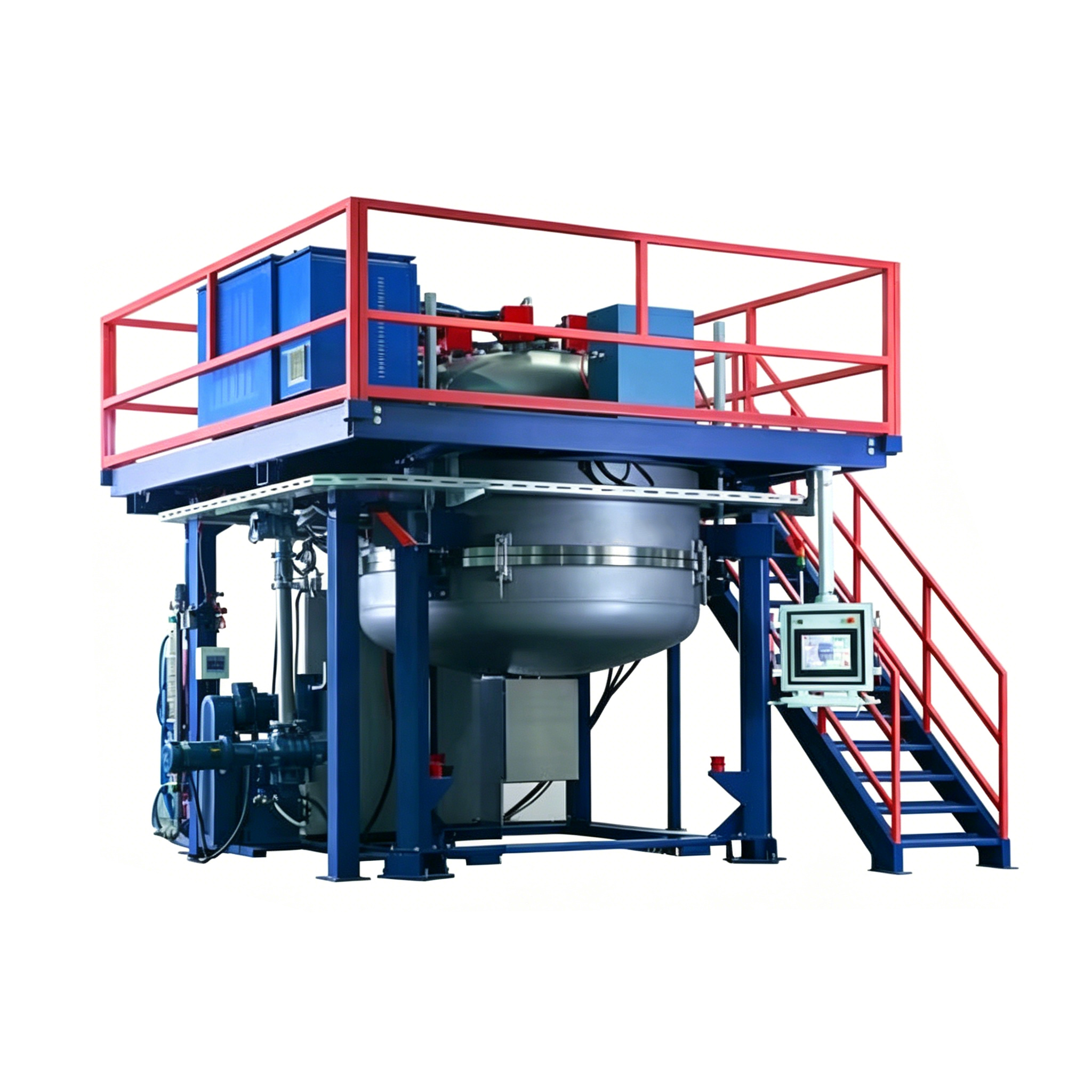

Наши графитовые нагреватели идеально подходят для фотоэлектрического литья кремниевых слитков и высокотемпературных печей спекания. Обладая высокой теплопроводностью и низким тепловым расширением, они сокращают производственные циклы, снижают потребление энергии и поддерживают долгосрочную стабильную работу в условиях постоянных высоких температур.

Выбирая этот графитовый нагреватель, вы получаете высокотемпературное решение для обогрева, сочетающее в себе долговечность, надежность и эффективность. Его характеристики не только полностью соответствуют современным промышленным стандартам, но и превосходят их во многих аспектах, обеспечивая прочную основу для повышения эффективности производства и обеспечения качества продукции в сложных условиях эксплуатации.

Доставка и упаковка продукции

Поскольку графитовые нагреватели представляют собой хрупкие, дорогостоящие и чувствительные к влаге прецизионные компоненты, наша компания соблюдает стандартные процедуры упаковки и транспортировки, изложенные ниже, чтобы обеспечить безопасность продукции на протяжении всего процесса, от транспортировки до установки.

• Внутренняя доставка: мы обычно пользуемся услугами логистических компаний, таких как Yunda и SF Express, и предлагаем доставку «от двери до двери».

• Международная доставка: Мы поддерживаем морские перевозки, авиаперевозки или международные экспресс-доставки (например, DHL) и выбираем оптимальное решение в зависимости от местоположения и срочности клиента.

• Вся экспортируемая продукция поставляется с полным упаковочным листом, коммерческим счетом и сертификатом происхождения (при необходимости), и мы помогаем в процедурах таможенного оформления.

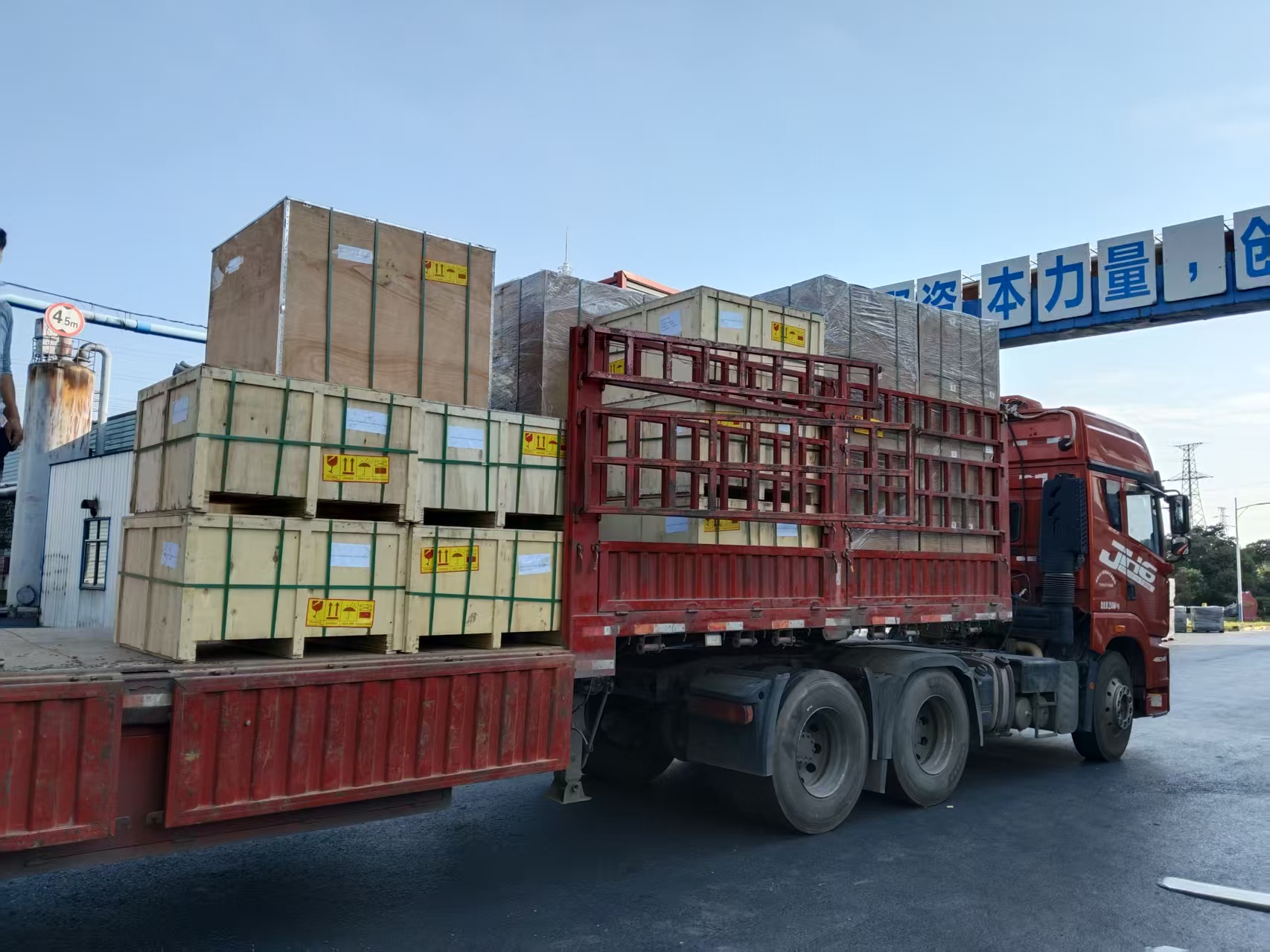

Панорамный вид погрузки

Крупный план сложенных деревянных ящиков

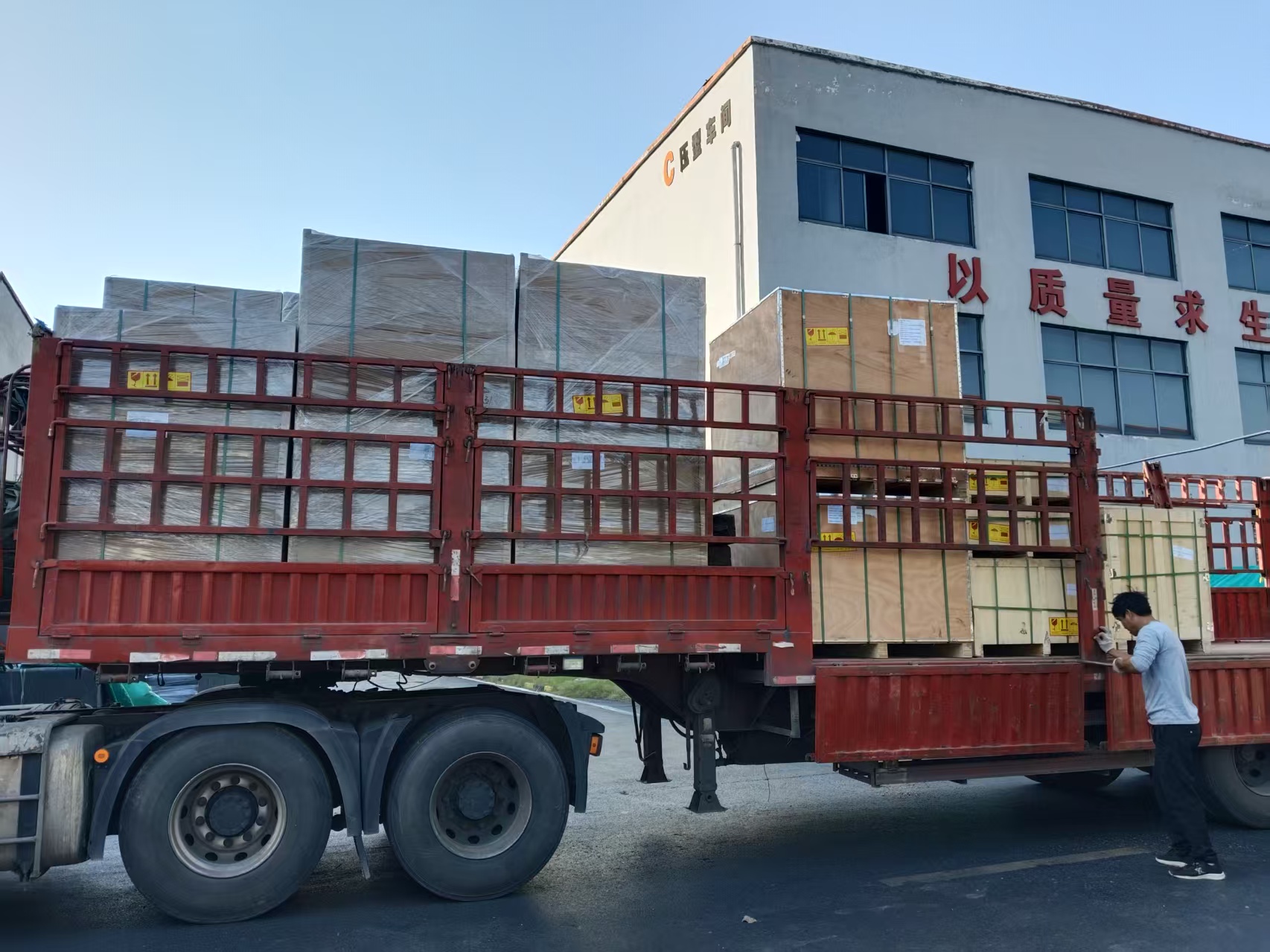

Боковая загрузка

На коробках есть такие инструкции, как «Хрупкое», «Хранить в сухости» и «Этой стороной вверх».

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

• Вопрос: Уменьшается ли однородность температуры графитовых нагревателей при длительном использовании? Как их следует поддерживать?

  О: После длительного и частого использования, включающего циклическое воздействие высоких температур, однородность температуры может немного ухудшиться. В первую очередь это связано с изменением микроструктуры графита, старением нагревательных элементов или дрейфом датчика. Рекомендуется проводить проверку каждые шесть месяцев с использованием инфракрасного тепловизора или многоточечного датчика температуры. Если отклонение от однородности превышает ±2°C, выполните повторную калибровку системы контроля температуры или замените устаревшие компоненты нагрева. После повседневного использования дайте температуре печи упасть ниже 100°C, прежде чем отключать защитную атмосферу, чтобы свести к минимуму повреждение от термического напряжения.

• Вопрос: Каков типичный срок службы графитового нагревателя? Какие факторы влияют на срок его службы?

  О: При нормальных условиях эксплуатации (в вакууме или защитной атмосфере и в номинальном диапазоне температур) срок непрерывной работы может превышать 10 000 часов. К ключевым факторам, влияющим на срок службы, относятся: эксплуатация при повышенных температурах (более 3000°С в защитной атмосфере или 2300°С в вакууме), частые и резкие колебания температуры, окисление, вызванное попаданием воздуха в печь, механические воздействия или неравномерность напряжений при монтаже. Соблюдение правил эксплуатации может эффективно продлить срок службы.

• Вопрос: Предлагаете ли вы графитовые нагреватели на заказ разных размеров и конфигураций? Сколько времени занимает процесс настройки?

  О: мы полностью поддерживаем настройку. Мы можем изготовить продукцию различной конструкции – трубчатой, пластинчатой, разрезно-щелевой – и любых размеров (диаметр: 10–2000 мм; длина: 50–5000 мм) в зависимости от размеров топочной камеры, мощности нагрева и требований к однородности температуры. Для настройки, пожалуйста, предоставьте подробные чертежи или рабочие параметры. Время выполнения образцов составляет около 15 дней и около 60 дней для оптовых заказов; это время может варьироваться в зависимости от сложности настройки.

• Вопрос: Влияет ли влага на работу графитовых нагревателей? Как их следует хранить?

  О: Воздействие влаги может серьезно повлиять на производительность и вызвать такие проблемы, как растрескивание или разрушение во время нагрева. Требования к хранению следующие: склад должен быть сухим и хорошо вентилируемым, с температурой 5–25°С и относительной влажностью 50–60%. Продукты необходимо размещать на деревянных полках на высоте не менее 20 см над полом во избежание прямого контакта с кирпичными, грунтовыми или бетонными поверхностями. Невскрытые продукты должны оставаться в оригинальной вакуумной упаковке, а все открытые, но неиспользованные продукты должны быть немедленно запечатаны во влагонепроницаемые пакеты.
