▍ Описание продукта
Что такое графитовый опорный стержень?
Графитовый опорный стержень, также известный как графитовый опорный стержень, графитовый толкатель или графитовая колонна, представляет собой структурный компонент стержневой формы, изготовленный из графита высокой чистоты путем изостатического прессования и прецизионной механической обработки. Это не просто «компонент поддержки» — в современных промышленных системах теплового поля графитовые опорные стержни выполняют множество важных функций, включая поддержку нагрузки, позиционирование теплового поля, изоляцию атмосферы и точную передачу.

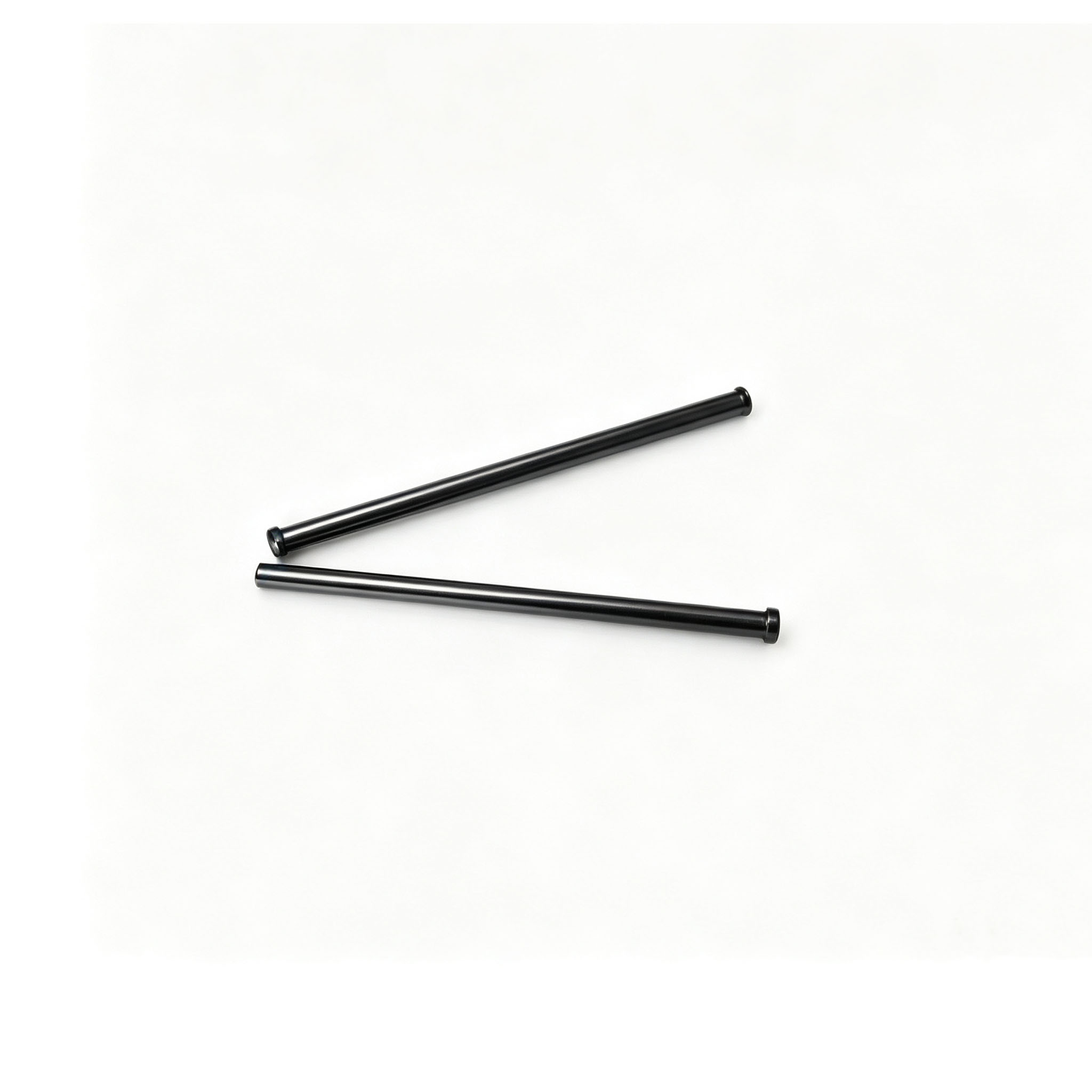

Тонкий графитовый опорный стержень

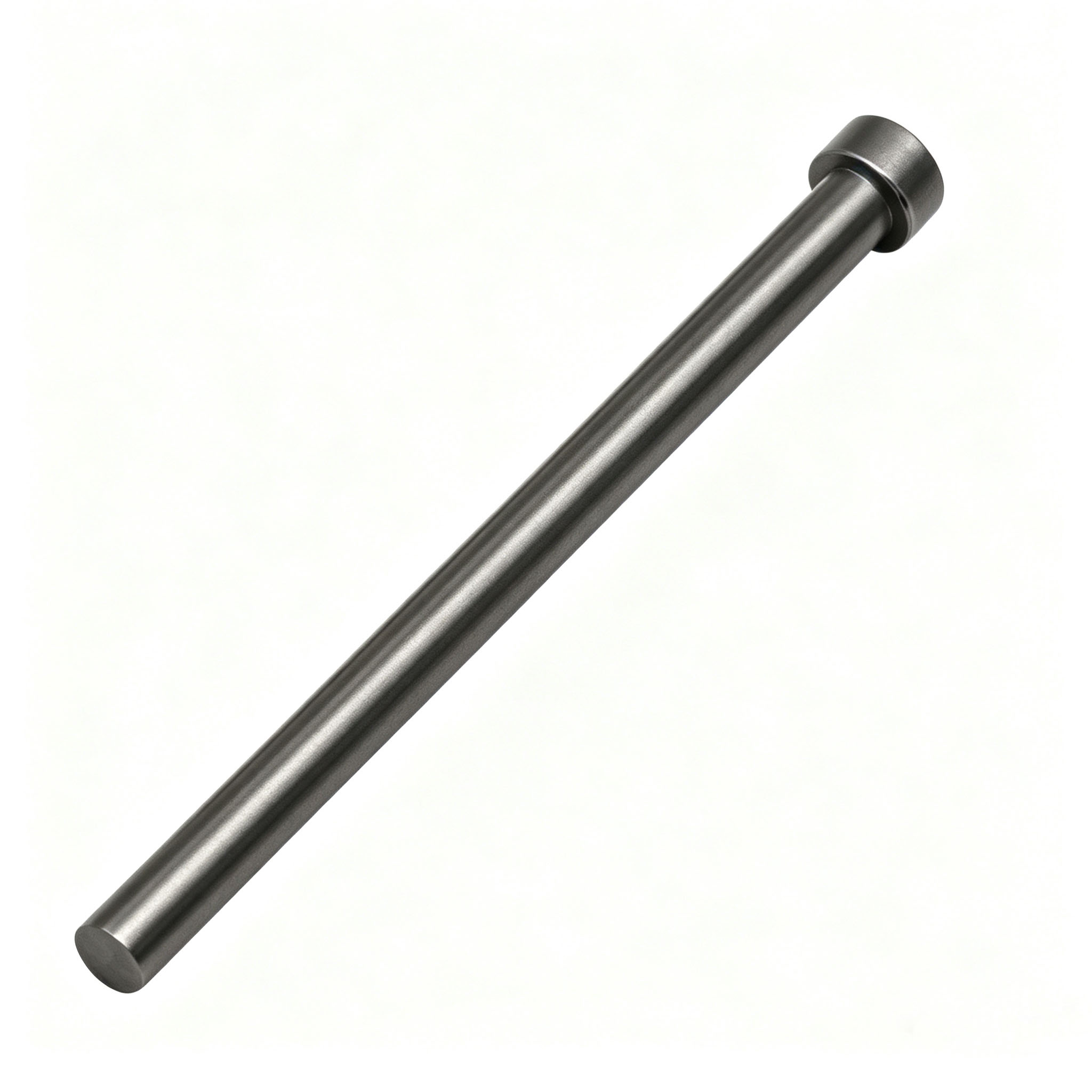

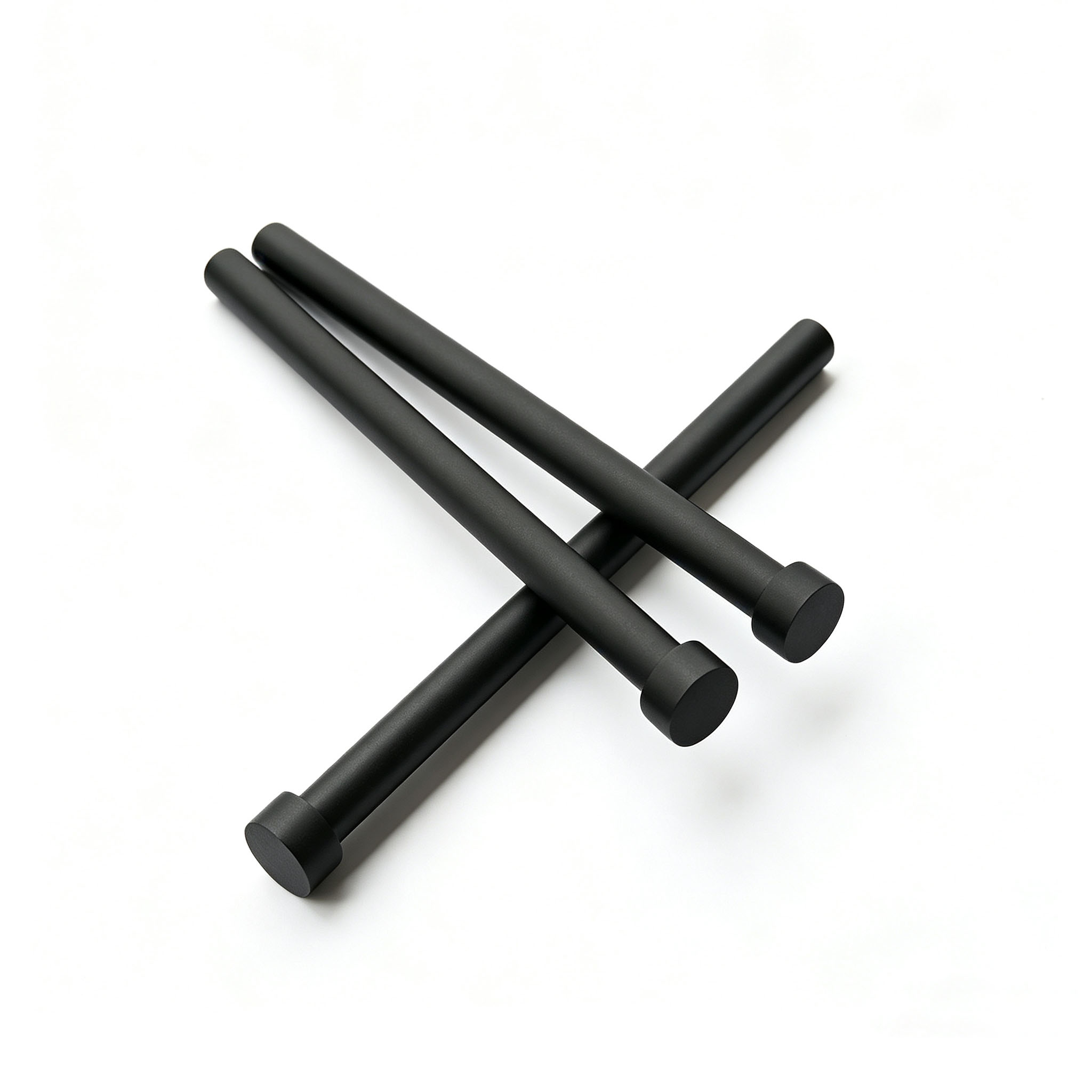

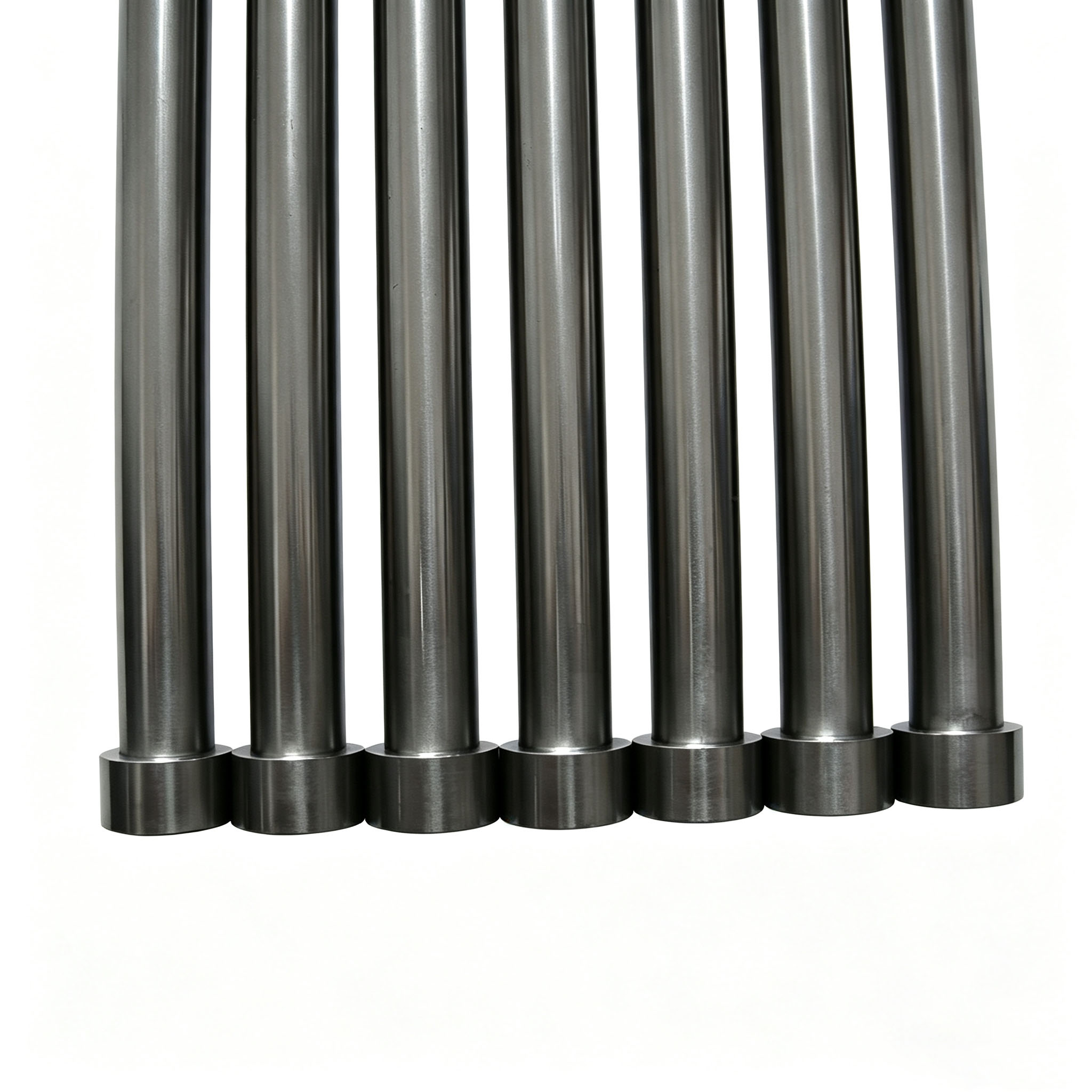

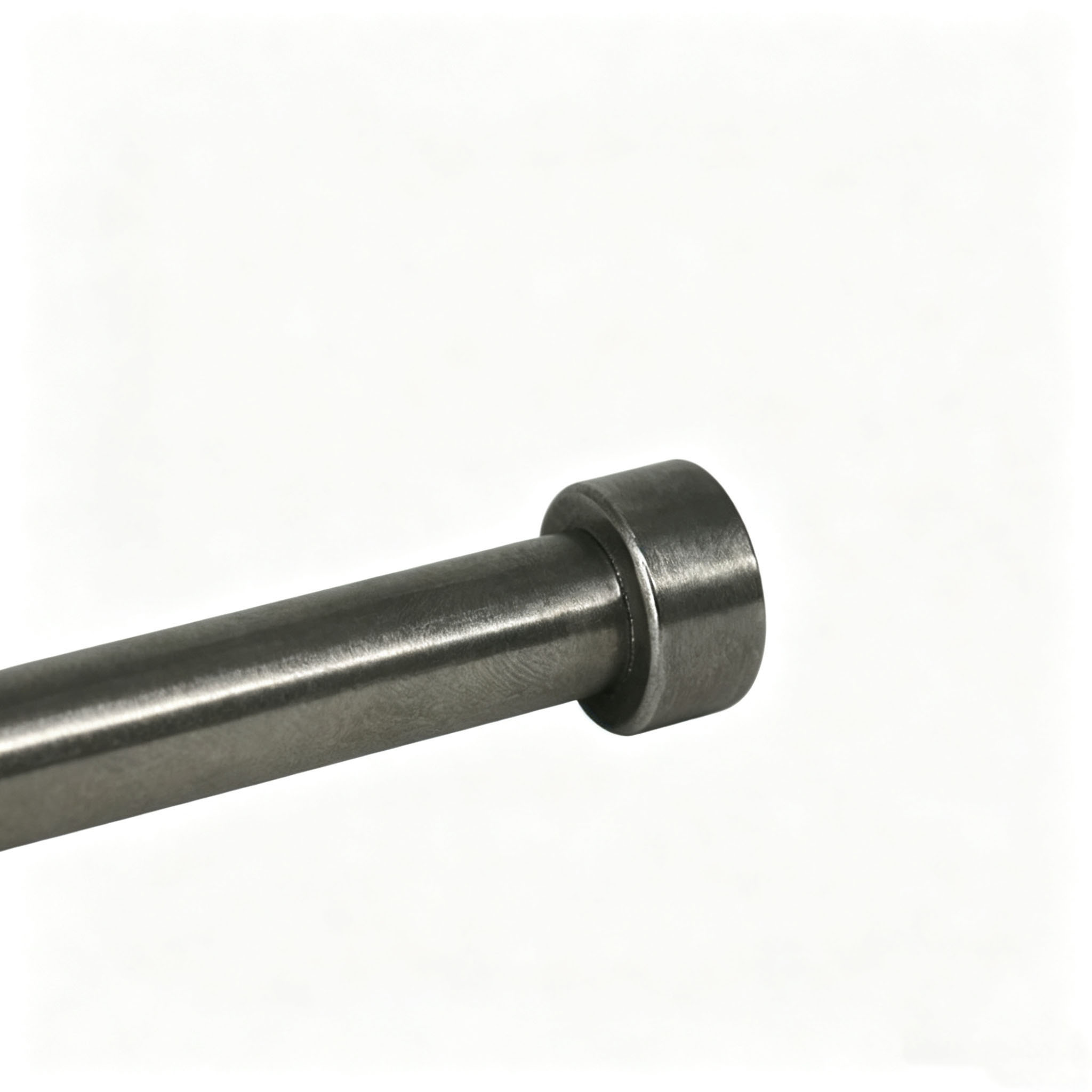

Стандартный графитовый стержень со встроенной головкой

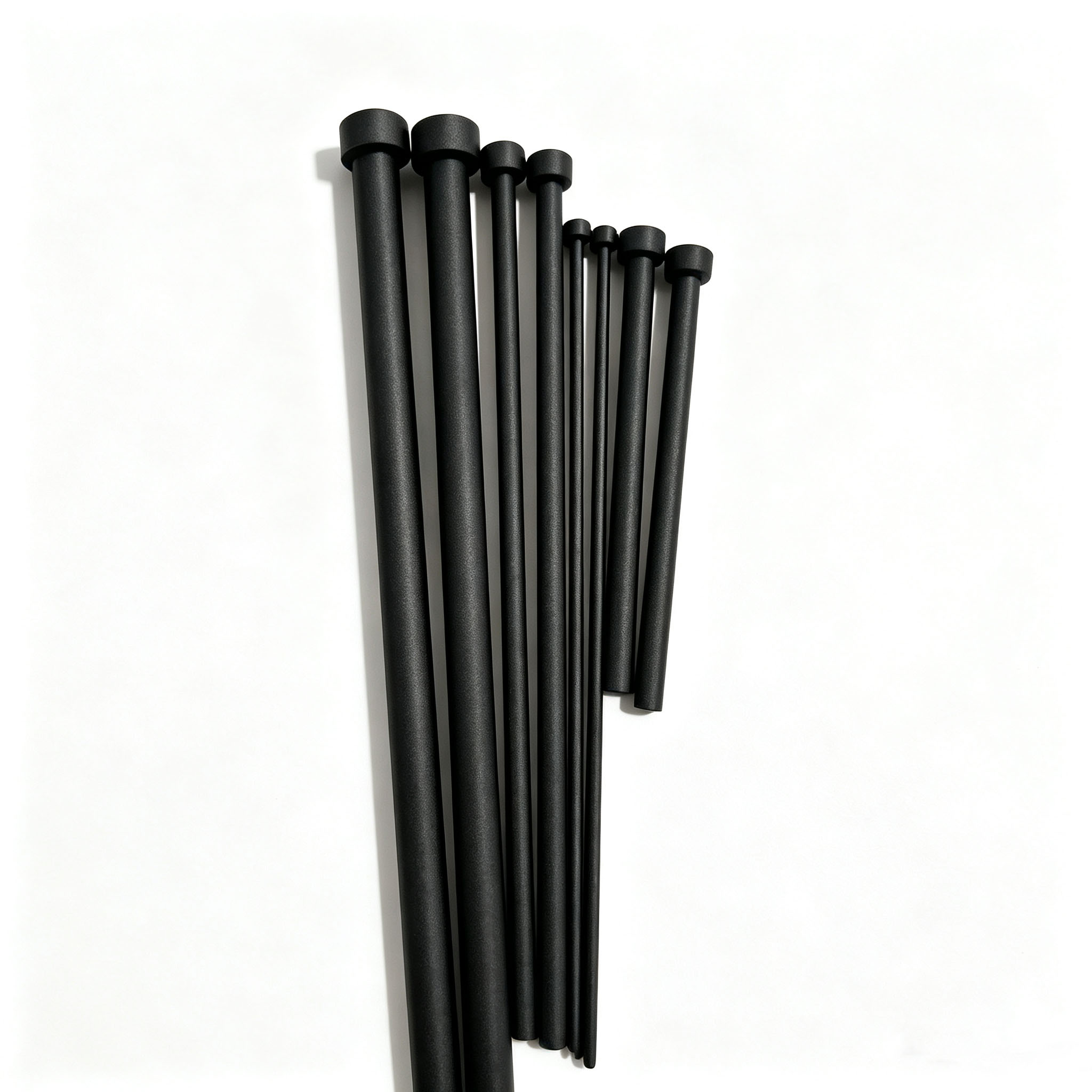

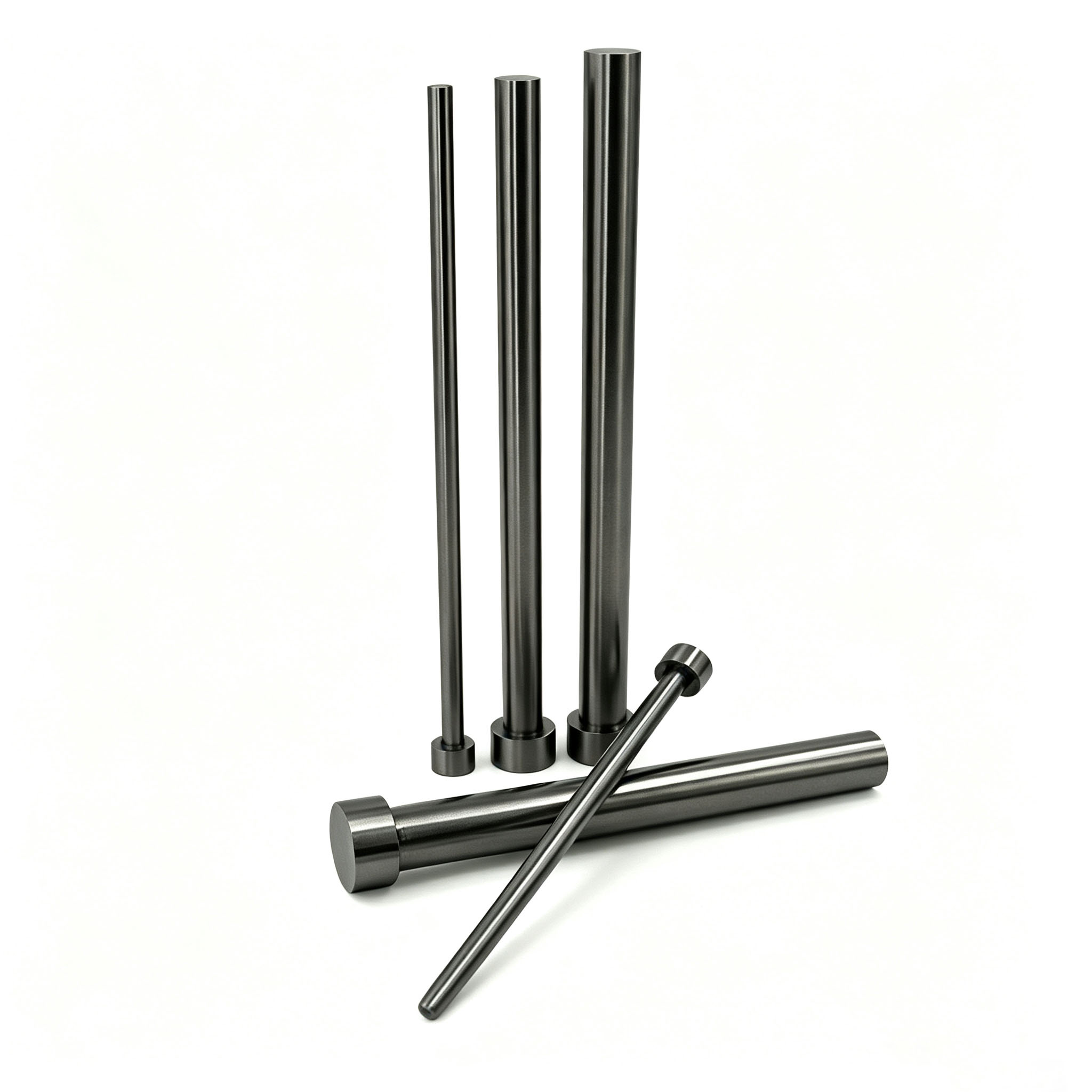

Графитовый несущий вал смешанного размера
По сравнению с металлическими опорными компонентами (молибденовыми стержнями, вольфрамовыми стержнями и жаропрочными сплавами) графитовые опорные стержни обладают чрезвычайно значительными преимуществами в эксплуатации в условиях сверхвысоких температур:
Размеры сравнения | Графитовый опорный стержень | Опорный стержень из молибденового сплава | Керамический стержень из глинозема |
Максимальная рабочая температура (без окисления) | 3000°С+ | 2200°С | 1800°С |
Устойчивость к термическому удару | Отлично (выдерживает быстрое охлаждение и нагрев) | В целом | Плохой (склонен к растрескиванию) |
Химическая инертность | Устойчив к кислотам и щелочам, а также к расплавленным металлам. | Склонен к окислению при высоких температурах. | Кислотостойкий, но не щелочестойкий |
Самосмазывающиеся свойства | Да (нити не захвачены) | Никто | Никто |
Удельный вес | Легкий (1,75–1,90 г/см³) | Тяжелый (10,2 г/см³) | Средний (3,9 г/см³) |
Риск загрязнения заготовки | Чрезвычайно низкий (доступен вариант с высокой чистотой <50 ppm) | Загрязнение ионами металлов | Загрязнение керамическими частицами |
Ключевая идея: если во время вытягивания монокристаллического кремния для полупроводников опорный стержень содержит следовые количества металлических примесей, таких как железо, никель или медь (> 10 частей на миллион), эти примеси улетучиваются при температуре выше 2000 ° C и осаждаются в расплавленном кремнии, что непосредственно вызывает кристаллические дислокации и уменьшение срока службы неосновных носителей, в результате чего вся партия кремниевого материала отправляется на слом. Опорные стержни из графита высокой чистоты Ningheda проходят высокотемпературную очистку, при этом содержание золы контролируется до уровня <50 частей на миллион, что обеспечивает среду с нулевым загрязнением для роста кристаллов.

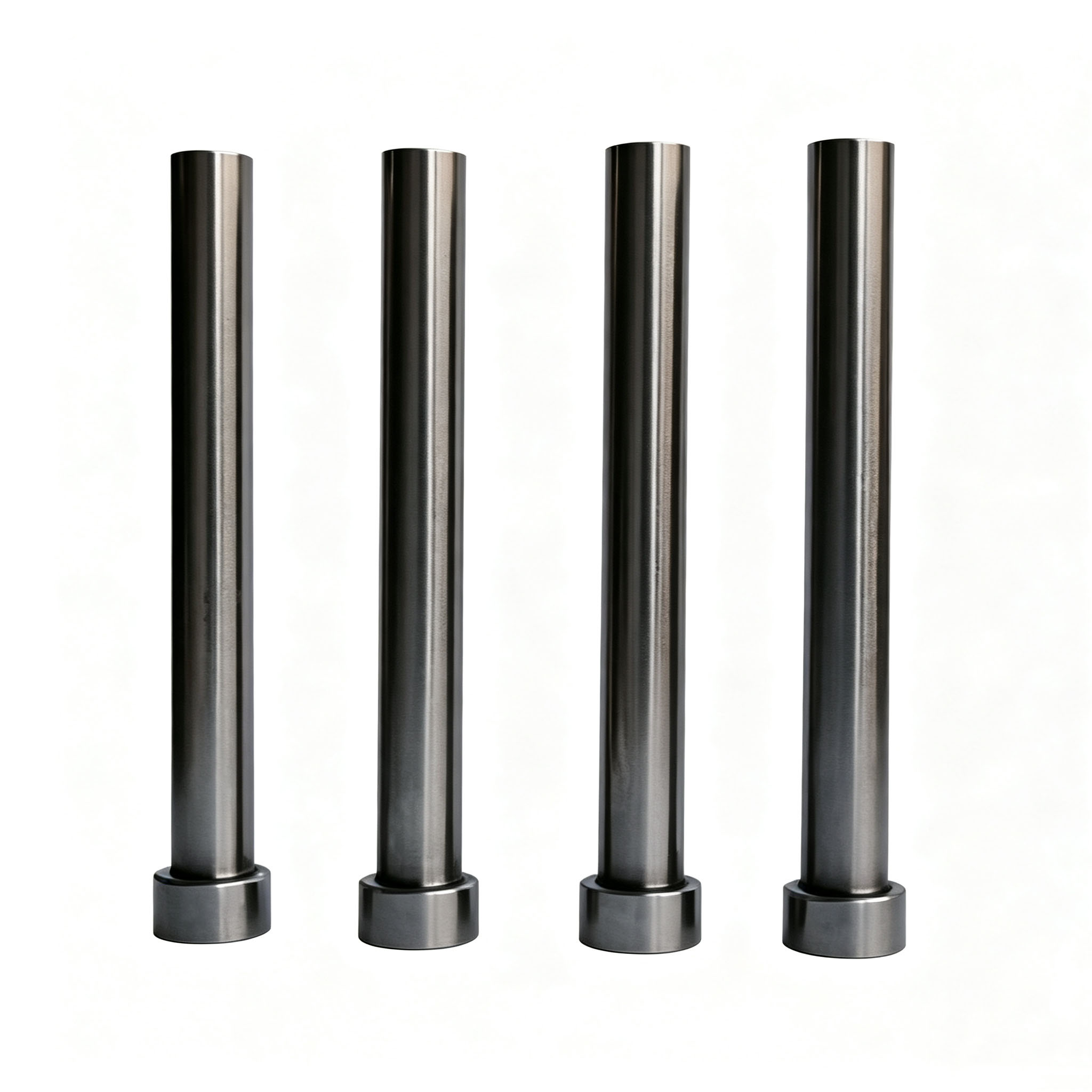

Опорный стержень из полированного графита

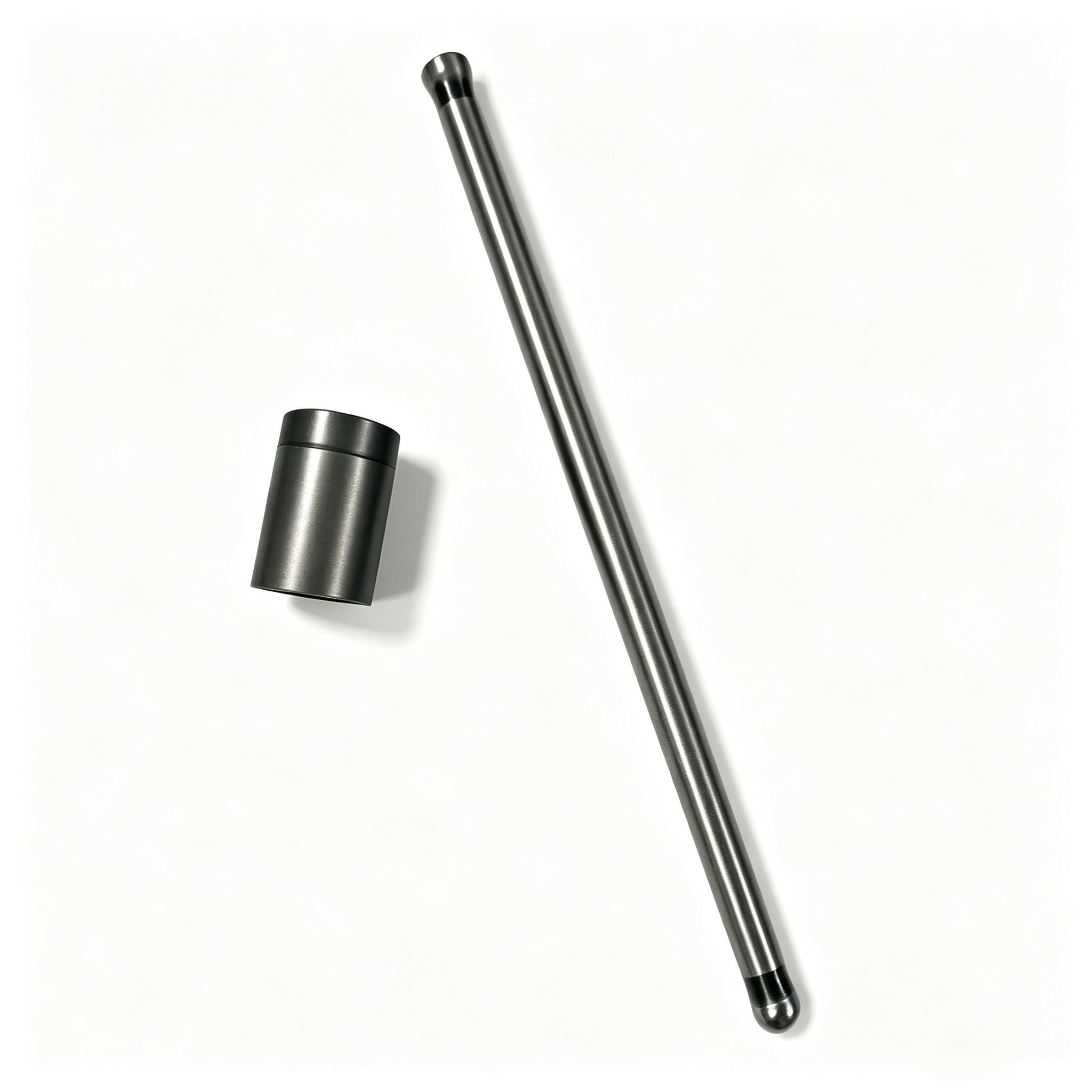

Графитовый стержень с шаровым наконечником и втулкой

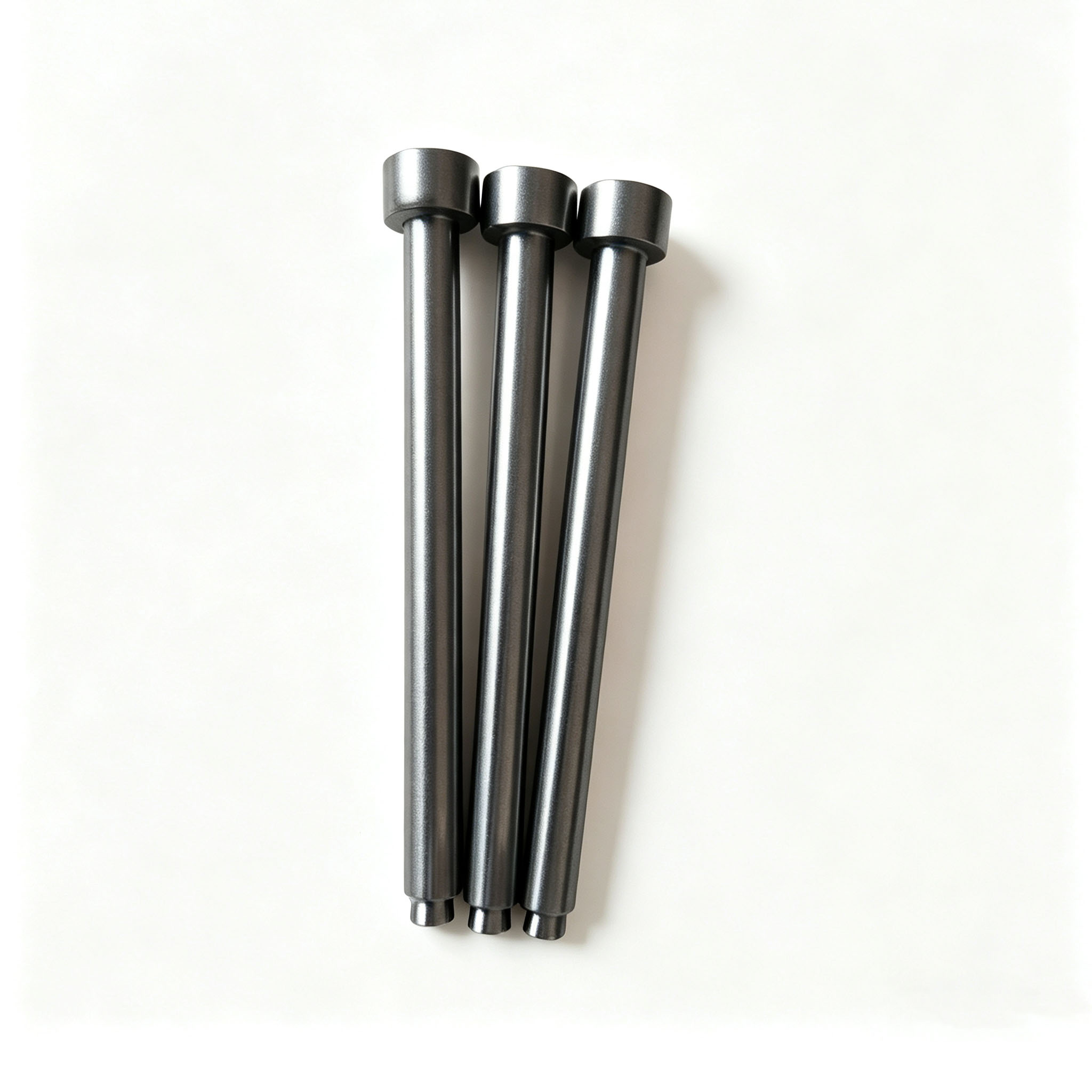

Короткий графитовый опорный вал для высоких нагрузок
▍ Преимущества продукта
1. Преимущества свойств материала.
① Стабильность при сверхвысоких температурах
Графит имеет температуру сублимации до 3652°С и сохраняет стабильную механическую прочность даже при температуре выше 2000°С в неокисляющих атмосферах (вакуум, аргон, азот).
Его коэффициент теплового расширения составляет всего от 1/3 до 1/5 от коэффициента теплового расширения металлов, что приводит к минимальным изменениям размеров при резких колебаниях температуры и предотвращает структурную деформацию, вызванную тепловым напряжением.
② Отличная устойчивость к тепловому удару
Графит имеет высокую теплопроводность (80–150 Вт/м·К), что позволяет теплу распространяться быстро и равномерно.
Он выдерживает скорость нагрева и охлаждения >1000°C/мин, что делает его пригодным для частого термоциклирования при серийном производстве.
③ «Король инертности» в химическом мире
За исключением сильных окислительных кислот (концентрированная HNO₃, концентрированная H₂SO₄) и высокотемпературных окислительных сред, графит инертен по отношению к подавляющему большинству расплавленных металлов, растворам кислот, щелочей и солей, а также к органическим растворителям.
Он не смачивает, не реагирует и не загрязняет такие среды, как расплавленный алюминий, медь, серебро и стекло.
④ Самосмазывание и обрабатываемость
Слоистая кристаллическая структура придает графиту естественные самосмазывающиеся свойства, обеспечивая плавность резьбовых соединений без заеданий.
Низкая твердость (твердость по Шору 40–70) позволяет обрабатывать изделия сложной геометрии: внутренние отверстия, резьбы, ступеньки, канавки и нестандартные сечения.
Одинарный опорный стержень из полированного графита
Тонкий матовый графитовый стержень
Матовый черный графитовый опорный стержень
2. Преимущества производственных возможностей
Элементы компетенции | Технические характеристики Нингеда |
Диапазон диаметров | 5 мм – 300 мм |
Максимальная длина | 2500 мм (можно соединить для увеличения длины) |
Прямолинейность | ≤0,05 мм/1000 мм |
Цилиндричность | ≤0,02 мм |
Шероховатость поверхности | Ra 0,8–3,2 мкм (по запросу полируется) |
Характеристики резьбы | M6–M64, UNC/UNF, нестандартная резьба |
Ступень/Фланец | Многоступенчатые переходники, кольцевые канавки и установочные заплечики можно обрабатывать на станке. |
Примечания по настройке: Приведенные выше характеристики предназначены только для справки. Фактические продукты могут быть изготовлены по чертежам заказчика, включая: переходники, внутренние отверстия, наружную резьбу, внутреннюю резьбу, кольцевые канавки, отверстия для установочных штифтов и специальные поперечные сечения. Пожалуйста, не стесняйтесь предоставлять чертежи или технические характеристики; мы ответим с технико-экономическим обоснованием и ценой в течение 24 часов.

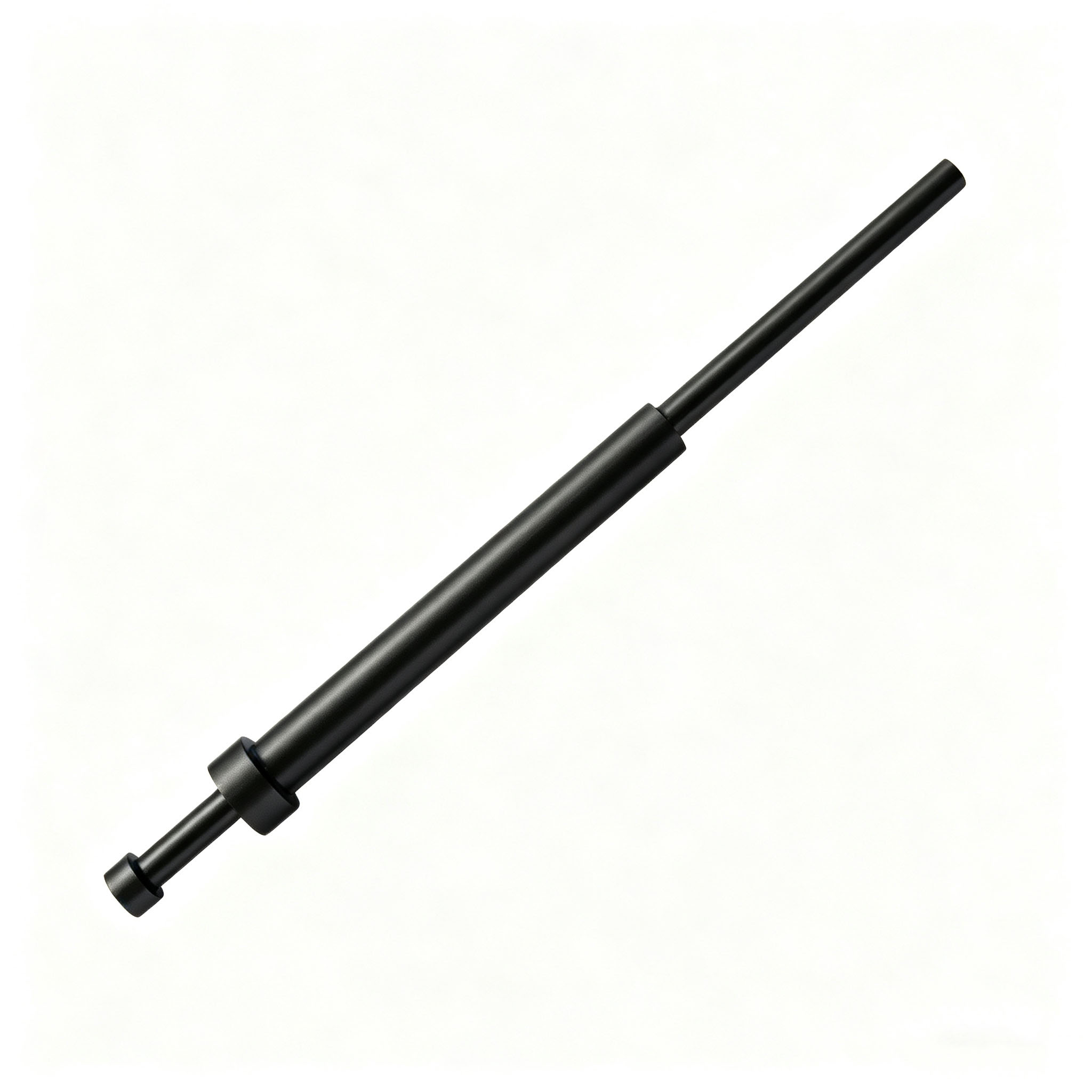

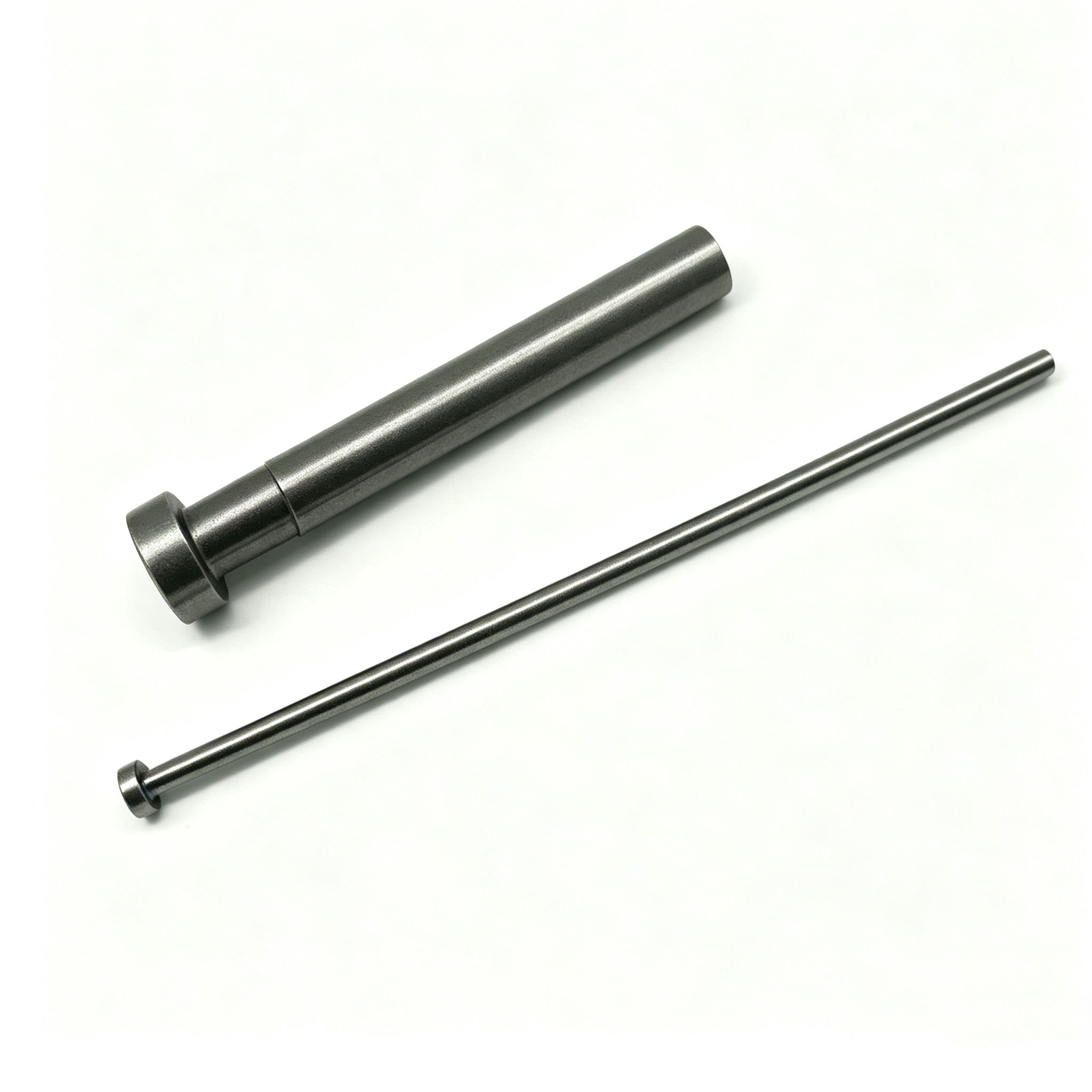

Пользовательский графитовый опорный стержень ступенчатого типа

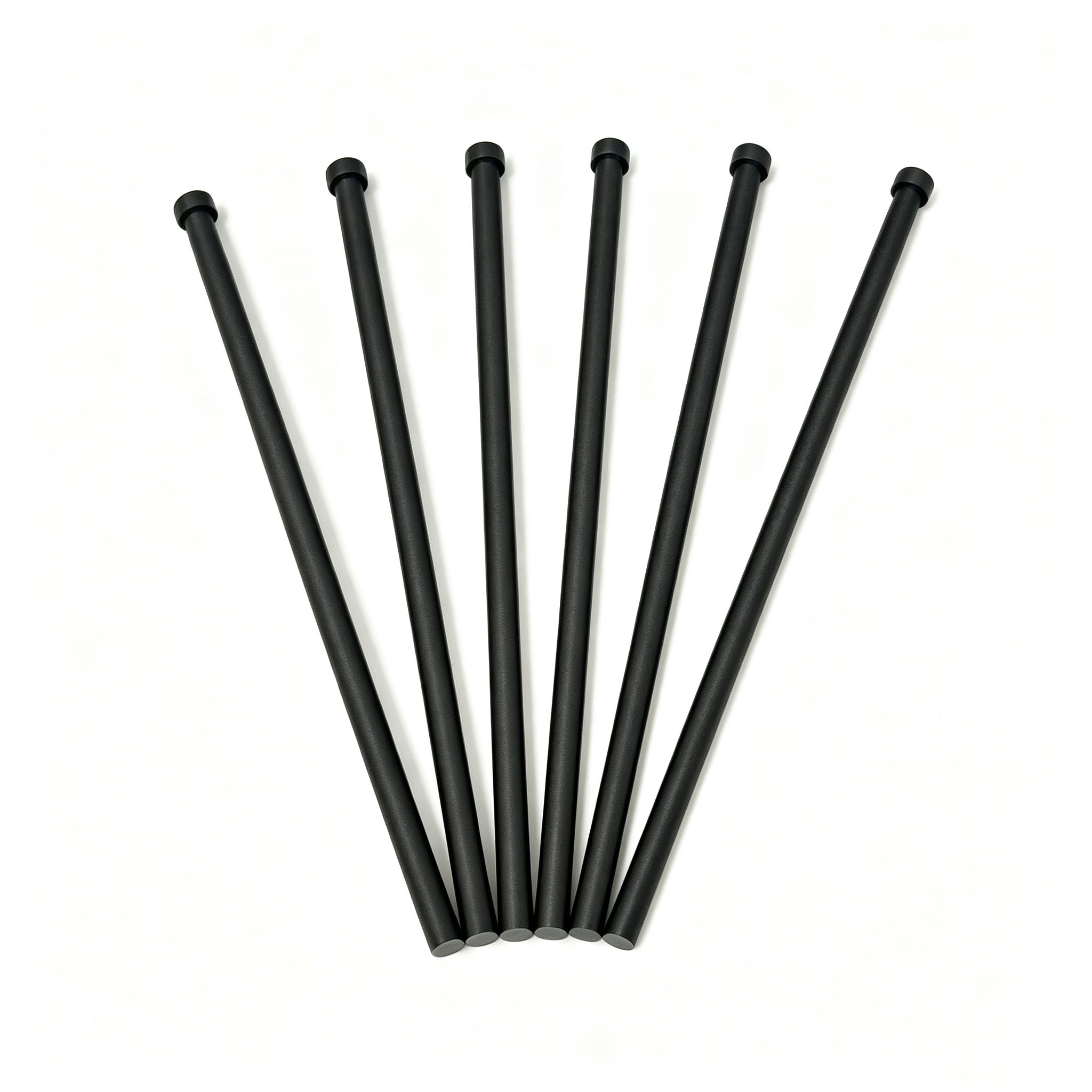

Стандартный графитовый стержень с веерным расположением

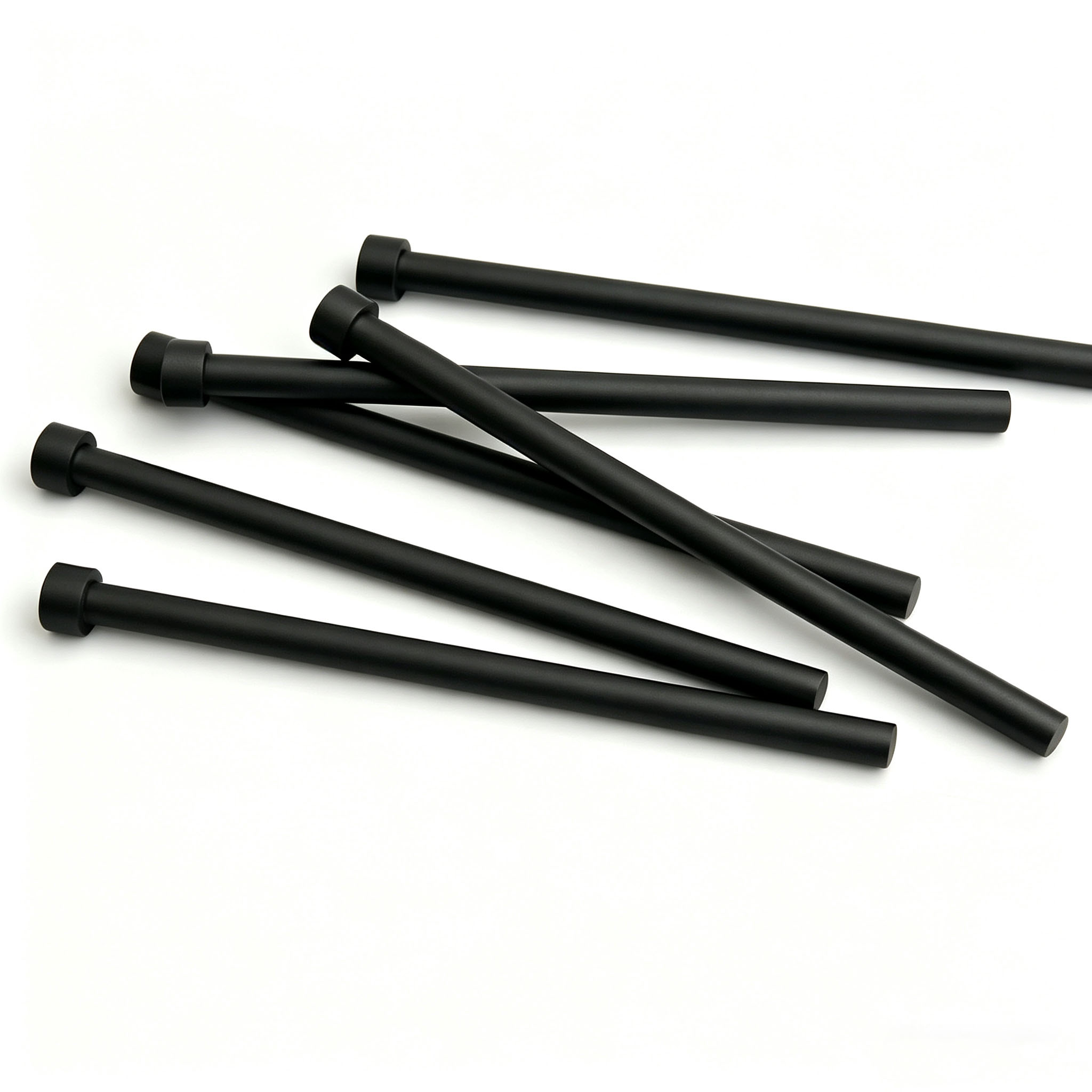

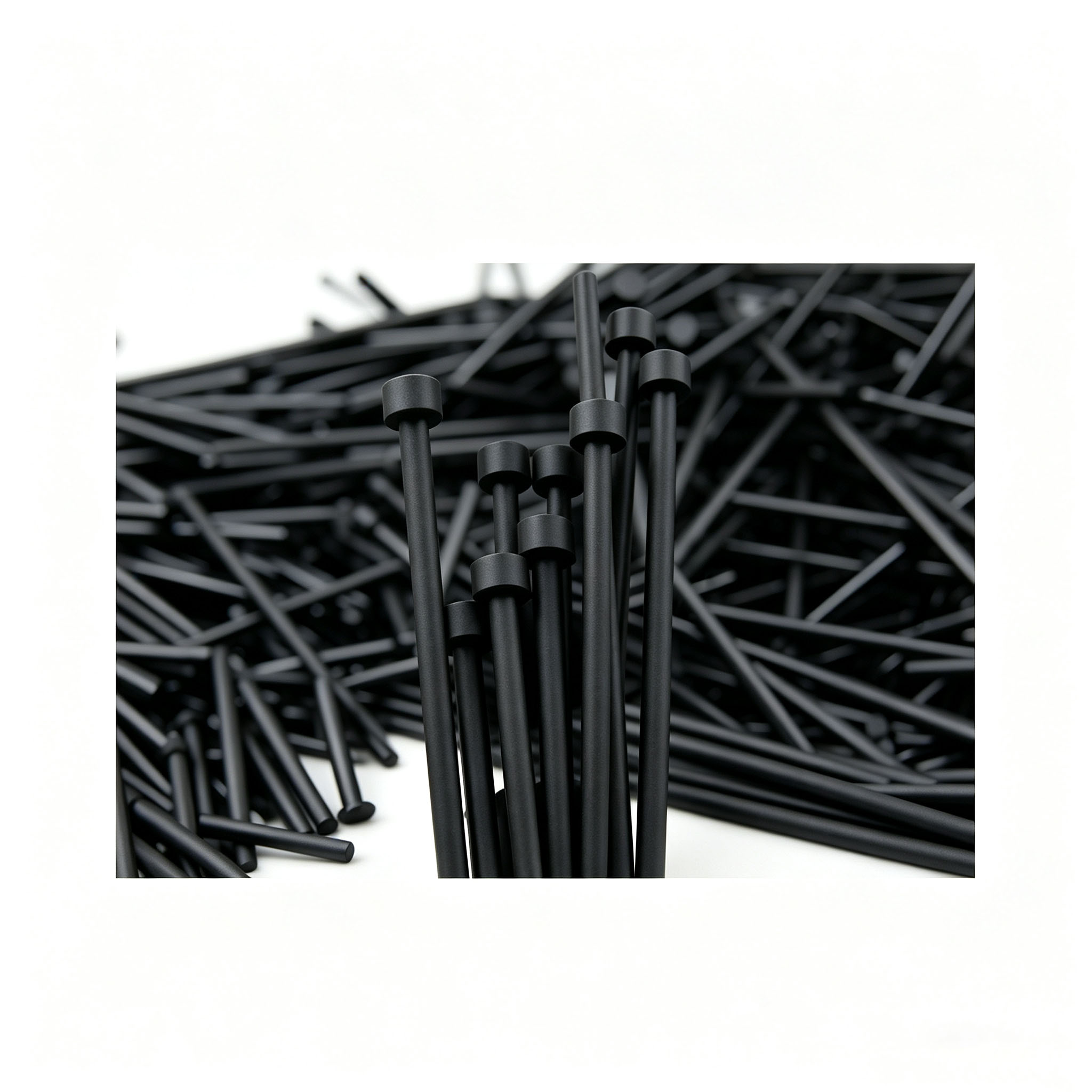

Графитовый опорный стержень для массового инвентаря
▍ Особенности продукта
Марки материалов и руководство по выбору
Ningheda предлагает три марки материалов для различных условий эксплуатации и бюджетных требований:
[Марка А] Графит высокой чистоты, полученный изостатическим прессованием (полупроводниковый/фотоэлектрический класс)
Технические индикаторы | Параметры |
Объемная плотность | ≥1,85 г/см³ |
Прочность на гибкость | ≥38 МПа |
Прочность на сжатие | ≥80 МПа |
Удельное сопротивление | ≤11 мкОм·м |
Содержание золы | ≤500 ppm (сверхвысокая чистота <30 ppm доступна по запросу) |
Максимальный размер частиц | ≤25 мкм |
Береговая твердость | ≥55 |
Типичные области применения: поддержка термического поля для печей CZ монокристаллического кремния, выращивание кристаллов GaAs, обработка подложек сапфировых светодиодов, оборудование для ионной имплантации полупроводников.
[Марка B] Сжатый графит высокой плотности (марка для металлургических/вакуумных печей)
Технические индикаторы | Параметры |
Объемная плотность | ≥1,78 г/см³ |
Прочность на гибкость | ≥35 МПа |
Прочность на сжатие | ≥70 МПа |
Удельное сопротивление | ≤12 мкОм·м |
Содержание золы | ≤600 частей на миллион |
Максимальный размер частиц | ≤25 мкм |
Береговая твердость | ≥50 |
Типичные области применения: несущие колонны для вакуумных печей спекания, толкатели для порошковой металлургии, приспособления для вакуумной пайки, опоры стоек для термообработки.
[Марка C] Экструдированный графит общего назначения (стандартная печная марка)
Технические индикаторы | Параметры |
Объемная плотность | ≥1,72 г/см³ |
Прочность на гибкость | ≥15 МПа |
Прочность на сжатие | ≥35 МПа |
Удельное сопротивление | ≤8,5 мкОм·м |
Содержание золы | ≤3000 частей на миллион |
Максимальный размер частиц | ≤0,8 мм |
Береговая твердость | / |
Типичные области применения: опоры общепромышленных печей, мешалки для химических реакторов, некритические конструктивные элементы.
▍ Применение и преимущества продукта

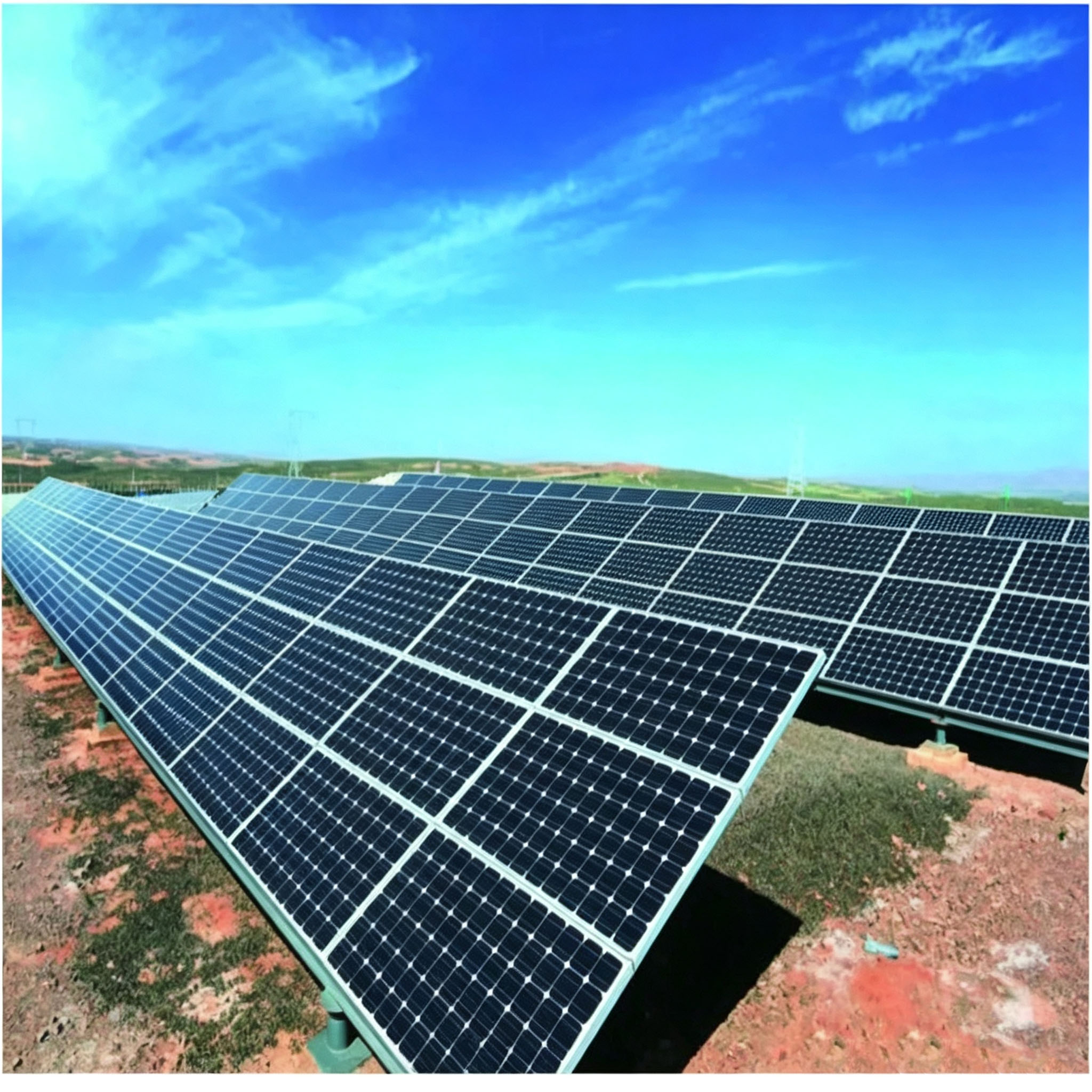

Фотоэлектрическая солнечная энергетика

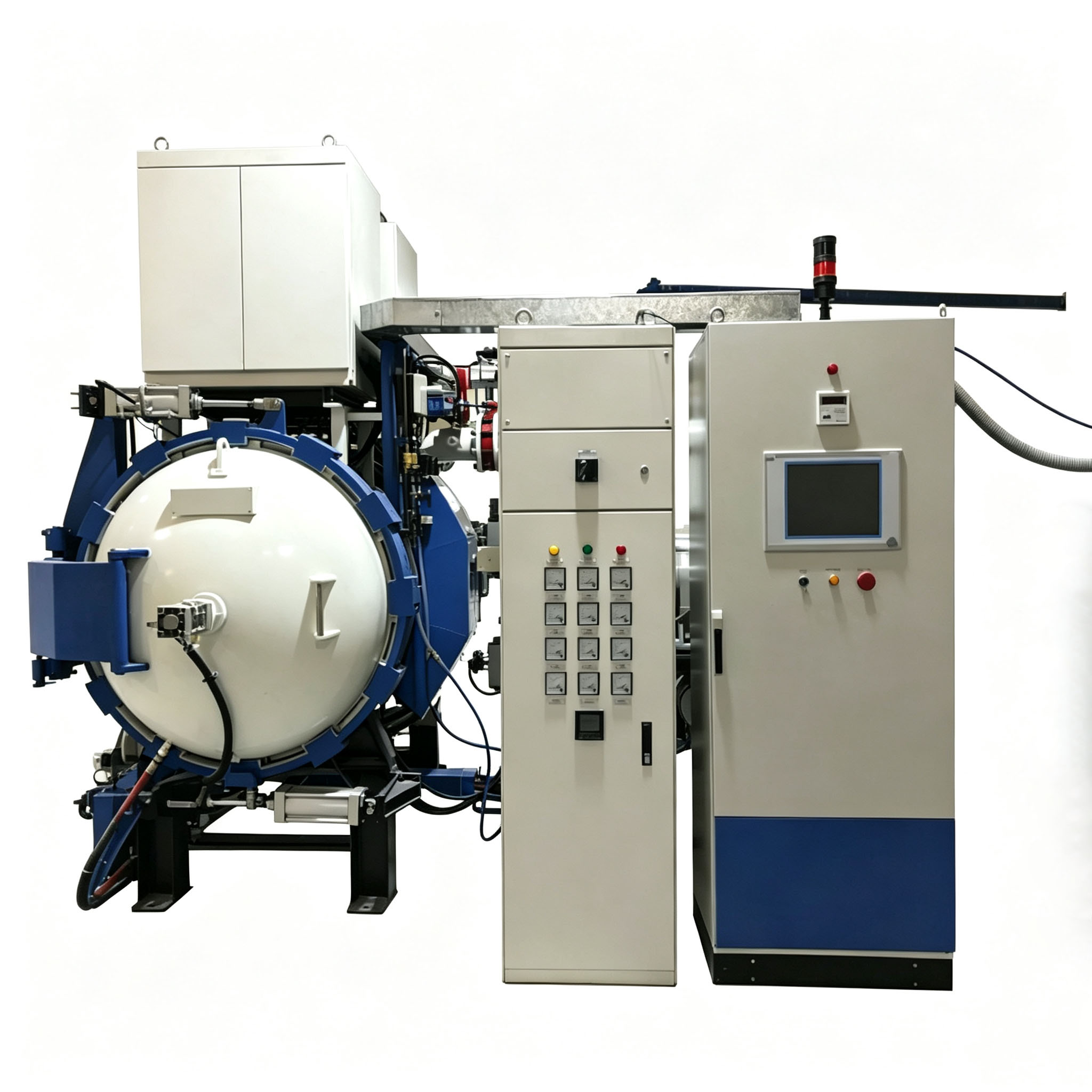

Вакуумная печь для термообработки

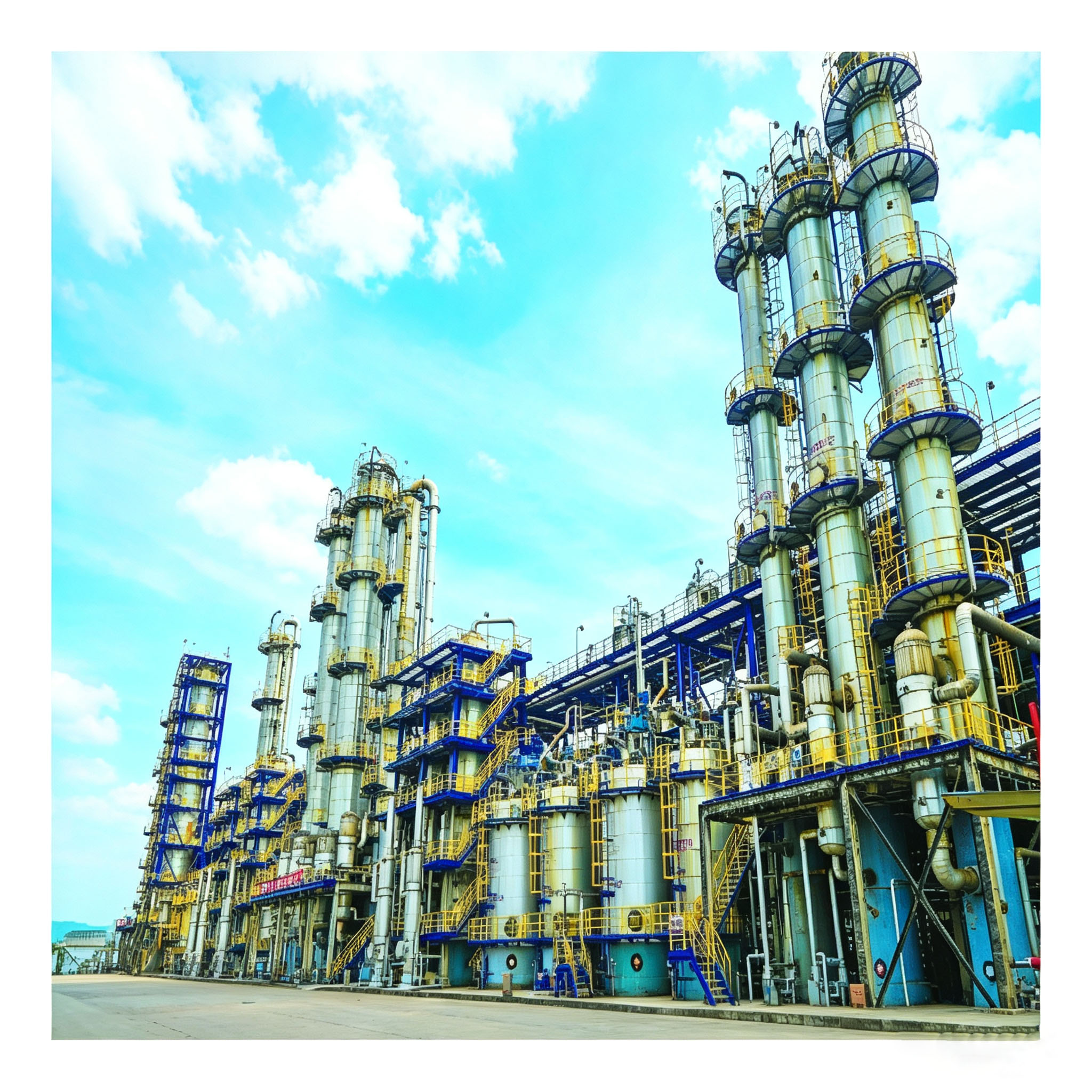

Химико-металлургический завод

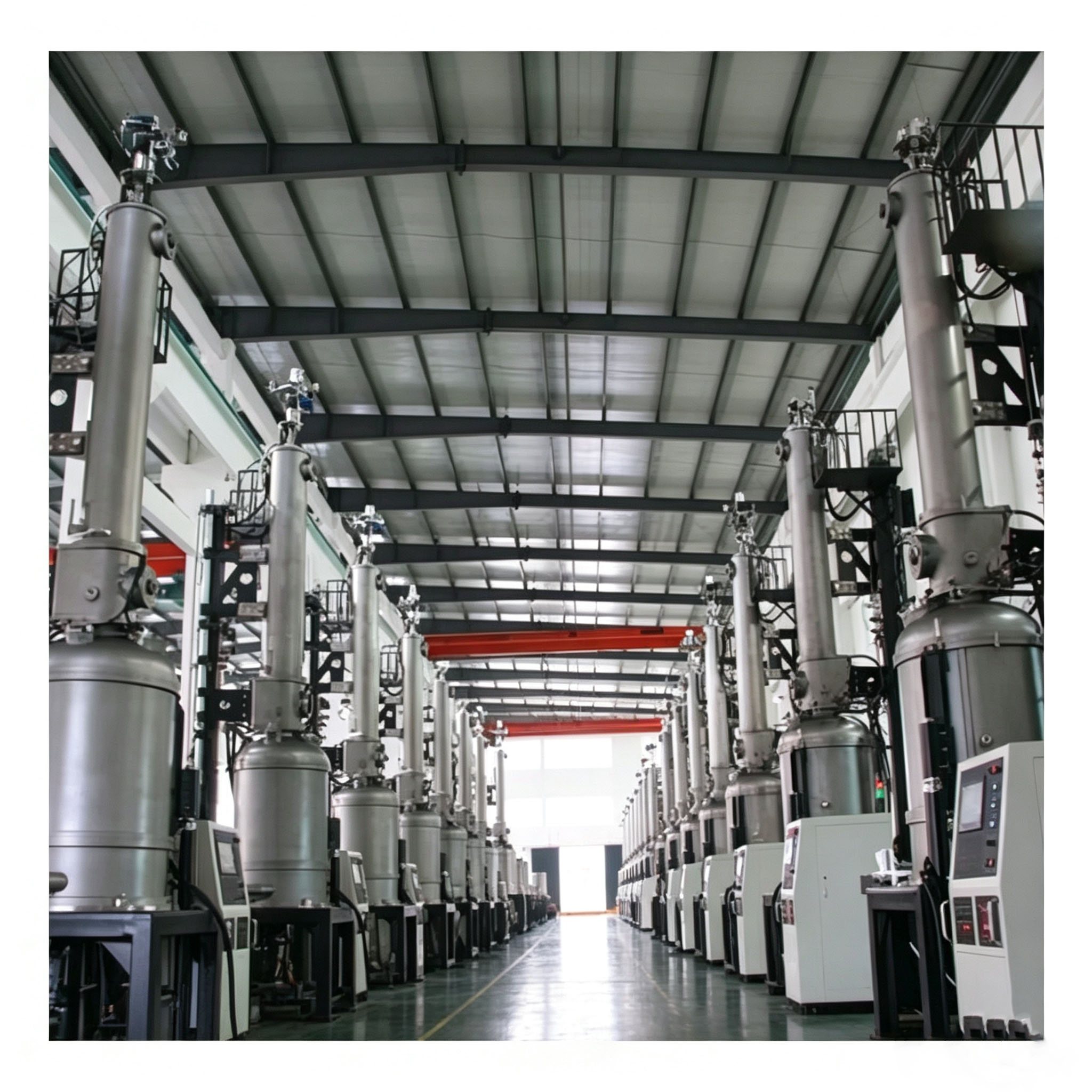

Цех по производству монокристаллического кремния
Сценарий 1. Выращивание полупроводникового монокристаллического кремния (метод CZ/метод зонного плавления)
Места применения:
Опорные колонны на дне кварцевых тиглей (выдерживают общий вес тигля и кремниевого сырья 50–200 кг)
Стержни позиционирования узла нагревателя (для поддержания симметрии теплового поля)
Прижимные стержни из изоляционного фетра (для предотвращения возмущений потока высокотемпературного газа)
Преимущества стержней Нингеда:
Гарантия высокой чистоты: зольность <30 ppm, что исключает загрязнение расплава кремния летучими металлическими примесями.
Стабильность размеров: точность обработки ±0,02 мм обеспечивает вертикальность тигля и предотвращает эксцентричный рост кристаллов.
Длительный срок службы: отличная устойчивость к тепловому удару; выдерживает >500 термических циклов без растрескивания
Сценарий 2: вакуумная термообработка и порошковая металлургия
Места применения:
Опорные колонны для поддонов шихты спекания (многослойная укладка, выдерживающая нагрузки в сотни килограмм)
Приводные тяги для проходных печей толкающего типа (продвижение заготовок через зону нагрева)
Стержни для изоляции атмосферы для печей спекания под давлением газа (GPS)
Преимущества стержней Нингеда:
Высокая несущая способность: материал высокой плотности (1,85 г/см³), прочность на сжатие >140 МПа, устойчив к сдавливанию и деформации.
Неприлипание: самосмазывающаяся поверхность; не диффундирует и не сцепляется с металлическими заготовками при высоких температурах
Не требует обслуживания: в отличие от молибденовых сплавов не требуется антиокислительное покрытие, что продлевает срок службы в 3–5 раз.
Сценарий 3: Литье слитков фотоэлектрического поликремния
Места применения:
Поддержка термического поля в печах направленной кристаллизации (DS)
Опорные колонны на дне поликристаллических кремниевых тиглей
Шатуны для графитовых нагревателей
Преимущества стержней Нингеда:
Экономическая эффективность: рецептура материалов оптимизирована для нужд массового производства фотоэлектрической промышленности, что позволяет снизить затраты на 20–30 %.
Согласованность: допуски на размеры контролируются в пределах ±0,05 мм во время массового производства, что обеспечивает превосходную взаимозаменяемость узлов.
Сценарий 4: Химическая и экологическая инженерия
Места применения:
Подставки для электродов для электролизеров расплавленных солей
Внутренние компоненты высокотемпературных мусоросжигательных печей
Втулки перемешивающего вала для сильнокислотных реакторов
Преимущества стержней Нингеда:
Коррозионная стойкость: Устойчив к сильно агрессивным средам, таким как HF, HCl и расплавленный NaOH.
Длительный срок службы: срок службы в кислых газовых средах намного превышает срок службы нержавеющей стали и хастеллоя.

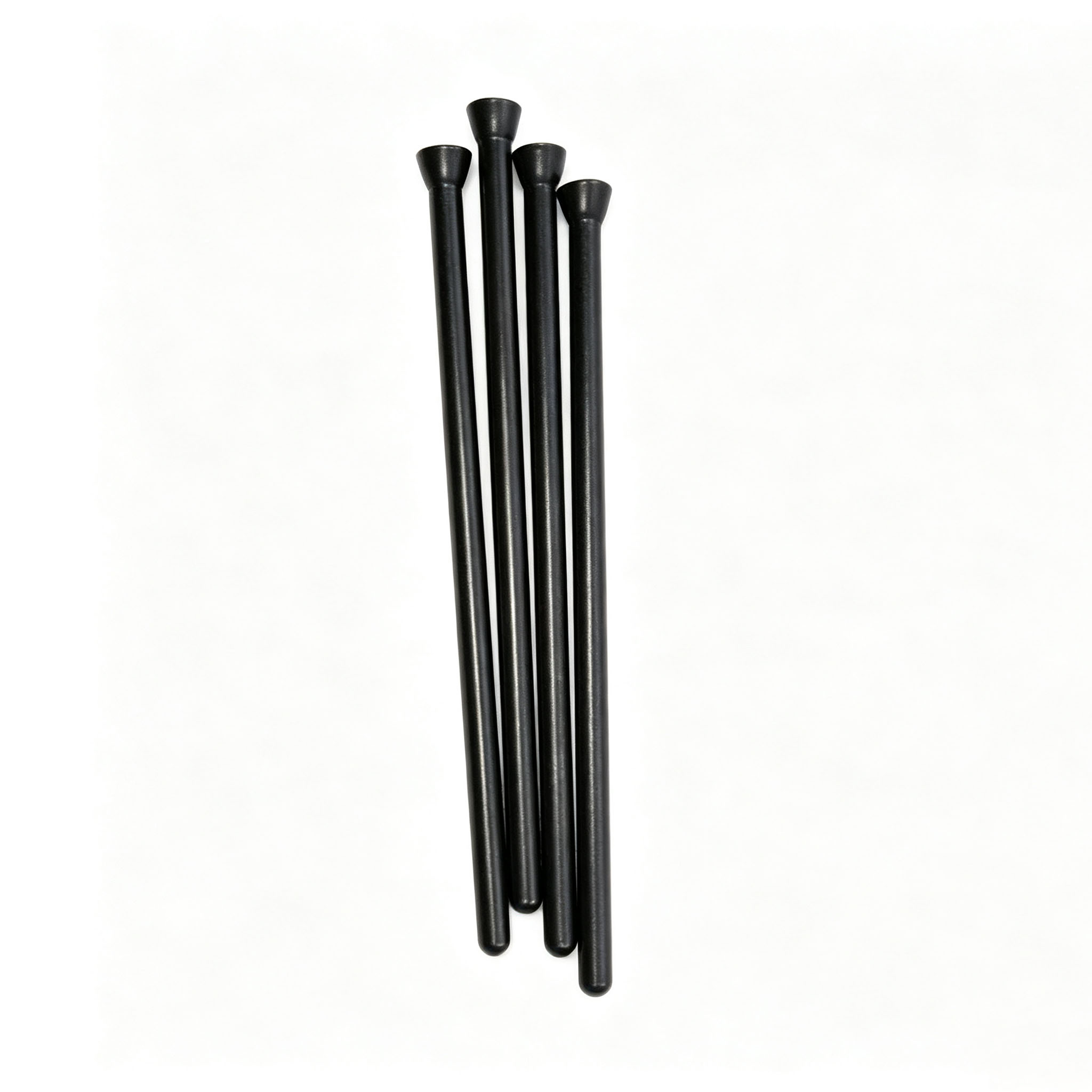

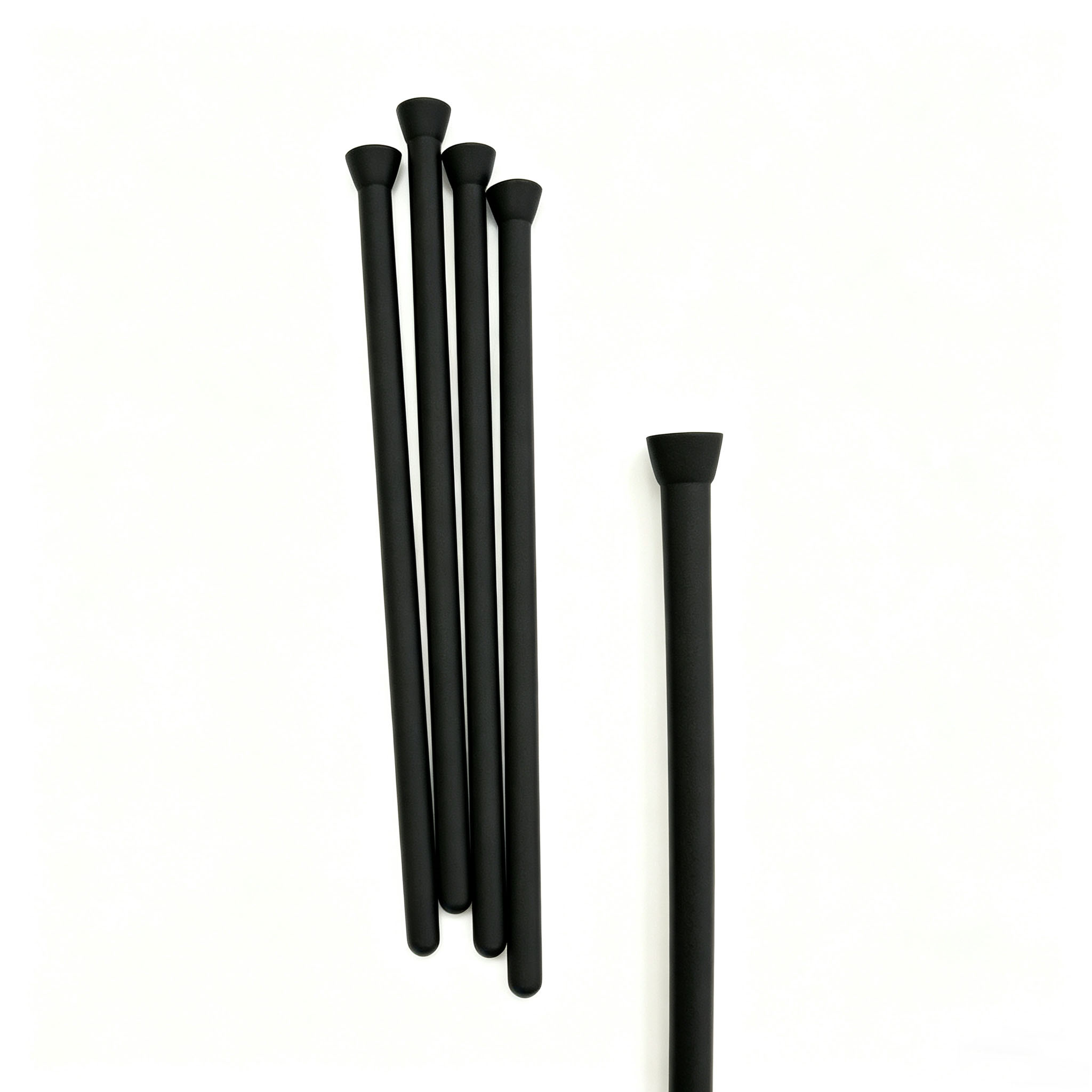

Графитовый опорный стержень с матовым шаровым наконечником

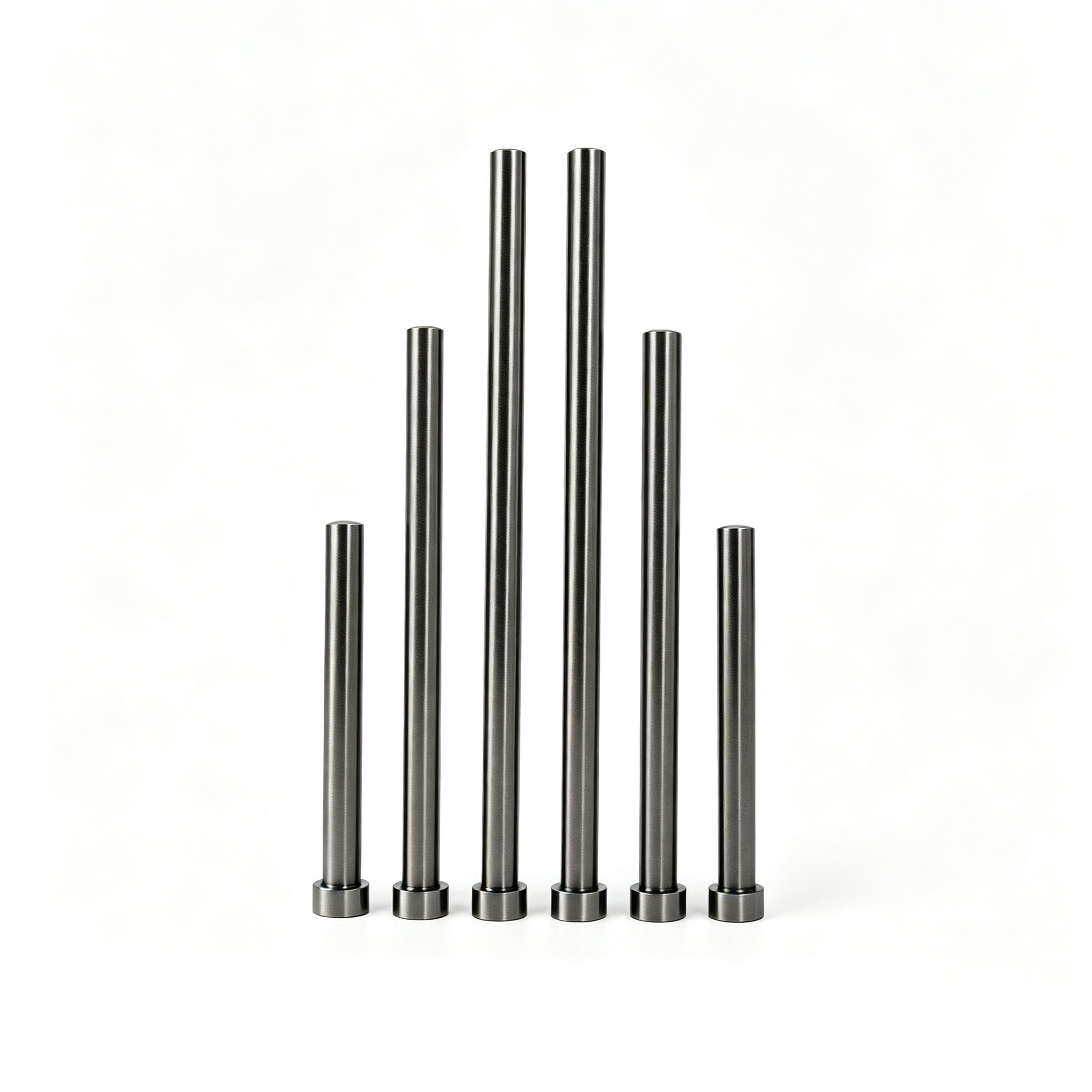

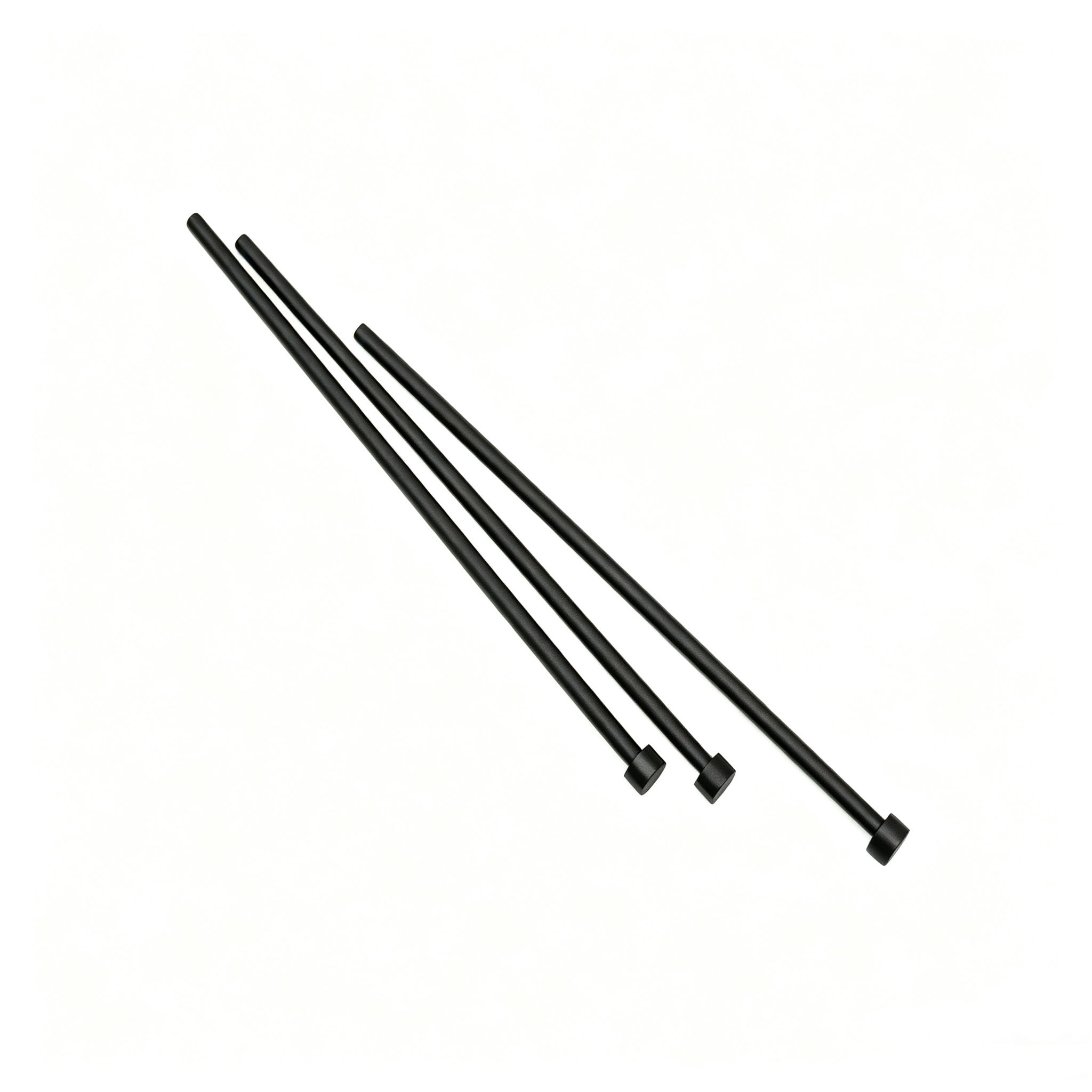

Тонкий графитовый несущий вал разной длины

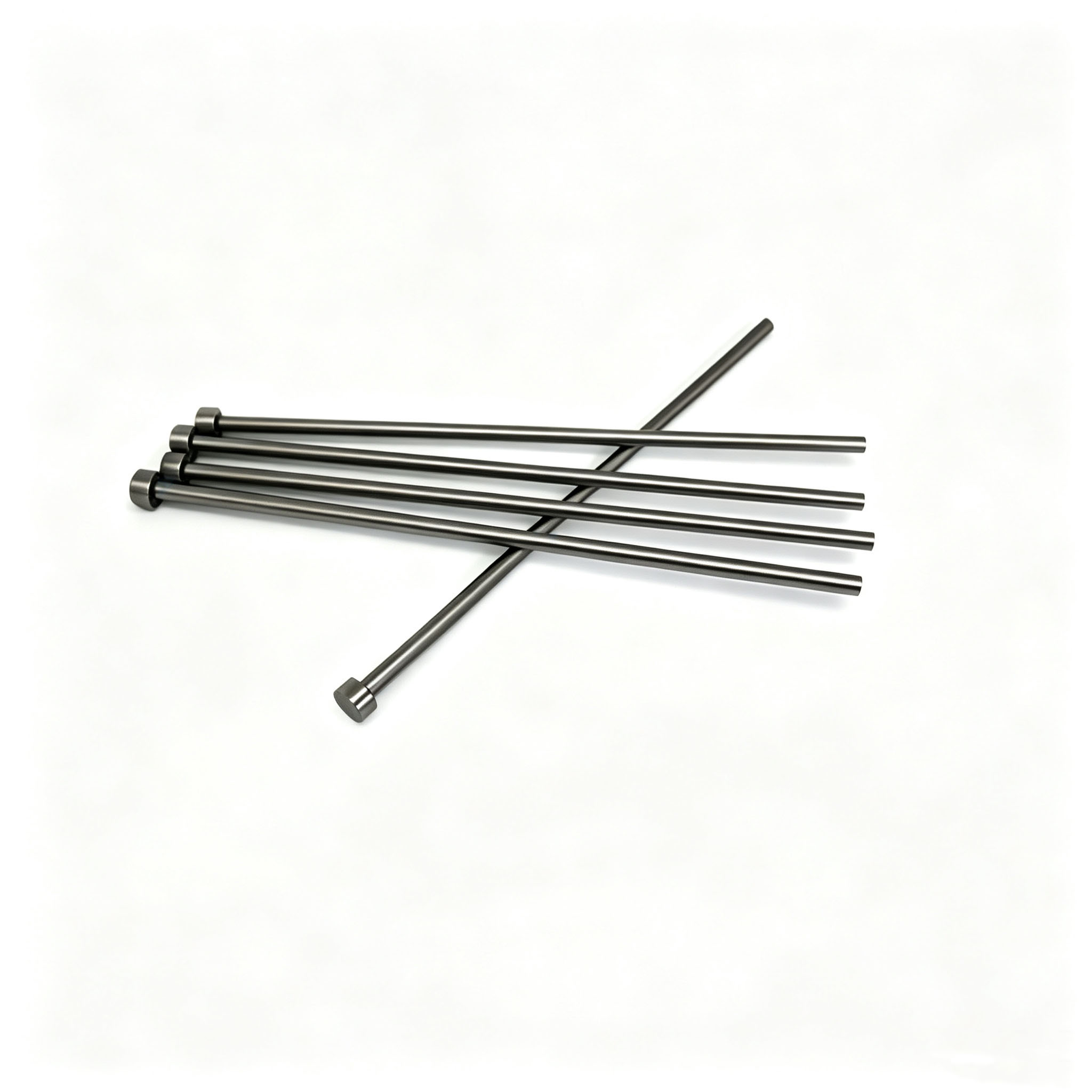

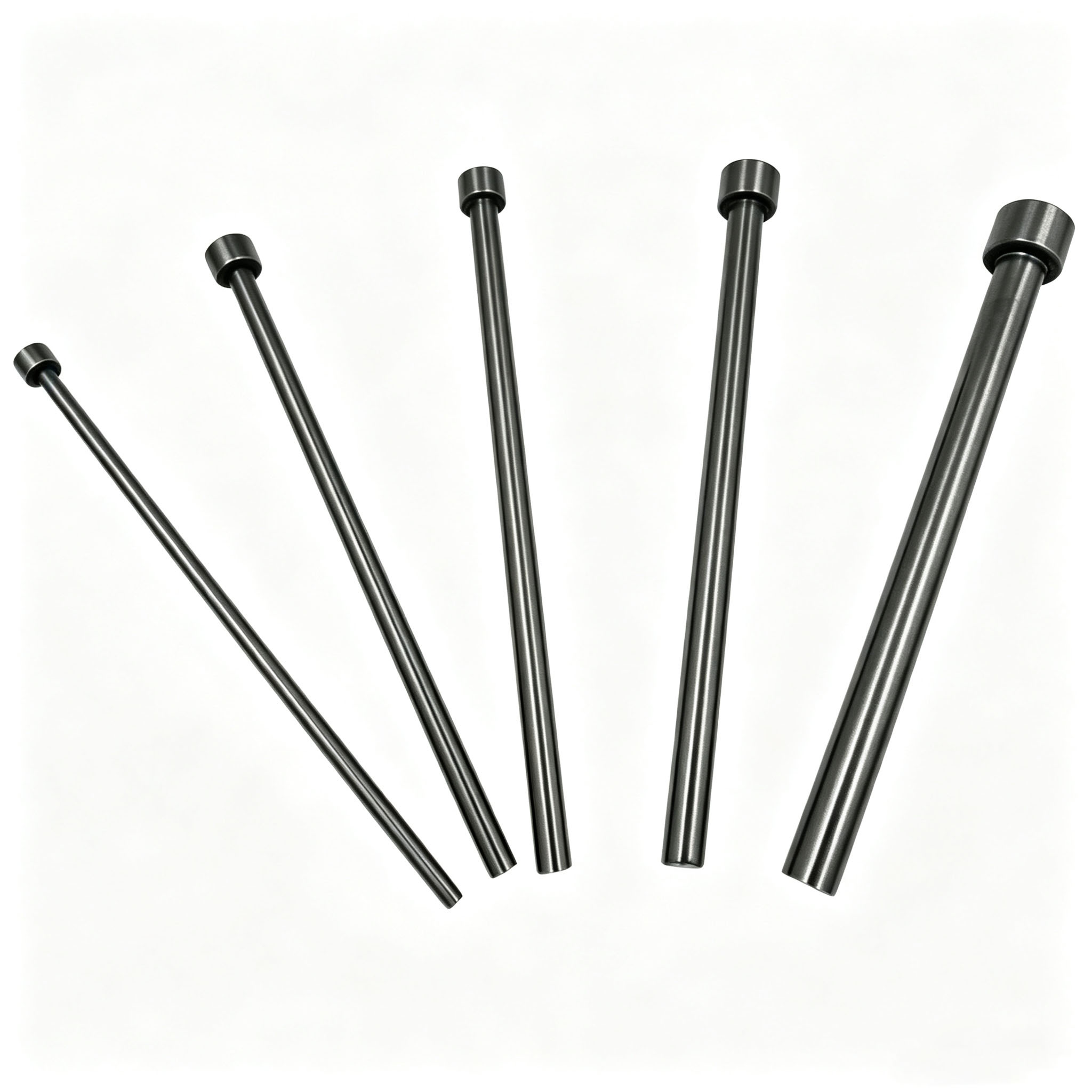

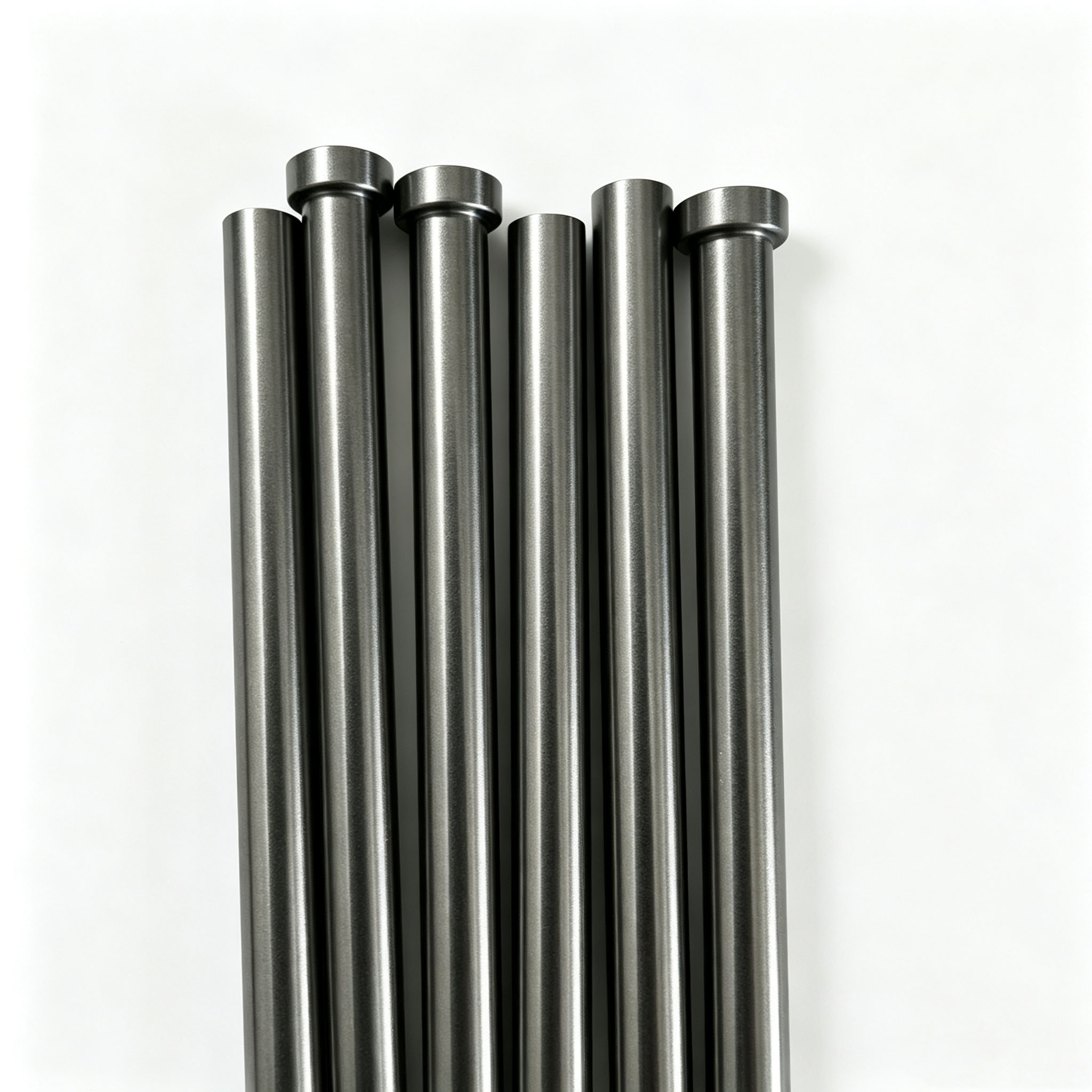

Стандартный графитовый стержень с зеркальной полировкой
▍ Инструкции по упаковке и транспортировке
Графит – хрупкий углеродный материал. Он поставляется в дифференцированной защитной упаковке: небольшие отдельные опорные стержни заворачиваются отдельно в пенопласт, а длинные опорные стержни упаковываются в специальные картонные тубусы. При оптовых поставках внешний слой состоит из усиленной картонной коробки, полностью заполненной пузырчатой пленкой, с усиленными углами для предотвращения ударных повреждений, что исключает риск сколов углов, поломки или царапин на полированной поверхности во время транспортировки.
Комплексные логистические решения: мы можем предоставить документацию по таможенному оформлению экспорта, чтобы минимизировать риск повреждения на протяжении всего процесса доставки.
Порт отправления: порт Циндао/порт Шанхай/порт Тяньцзинь (по умолчанию FOB)
Способы доставки: полная загрузка контейнера (FCL) / неполная загрузка контейнера (LCL) морским транспортом, авиаперевозка (для срочных заказов), железнодорожная перевозка, автомобильная перевозка / Юнда (внутренние перевозки)
Торговые условия: поддерживаются EXW, FOB, CIF, DDP и CFR.
Время выполнения:
Стандартные спецификации: 15–25 рабочих дней.
Индивидуальная обработка: 25–40 рабочих дней
Срочные заказы: 10–15 рабочих дней (взимается плата за срочность в размере 30%).

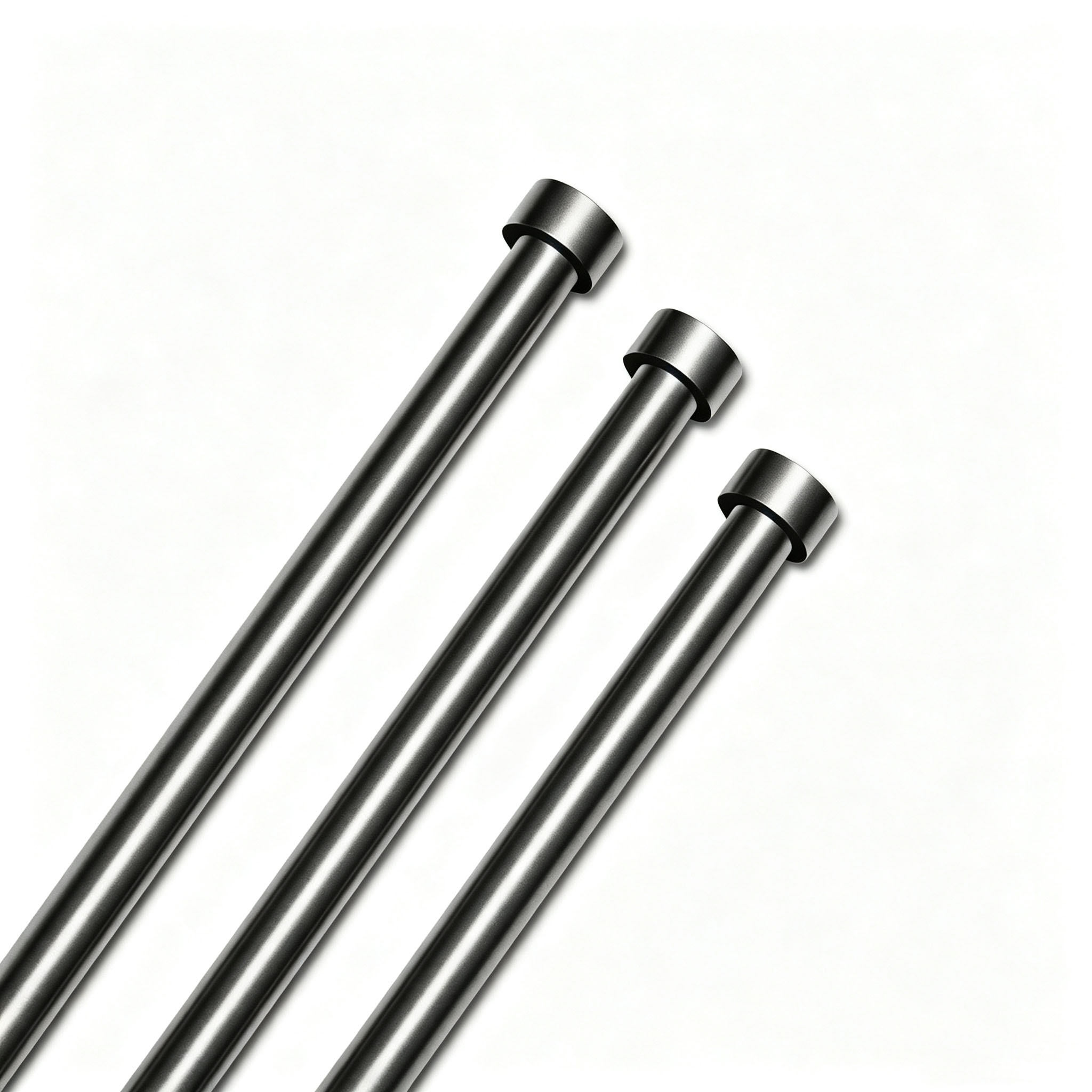

3шт. Полированный графитовый опорный стержень

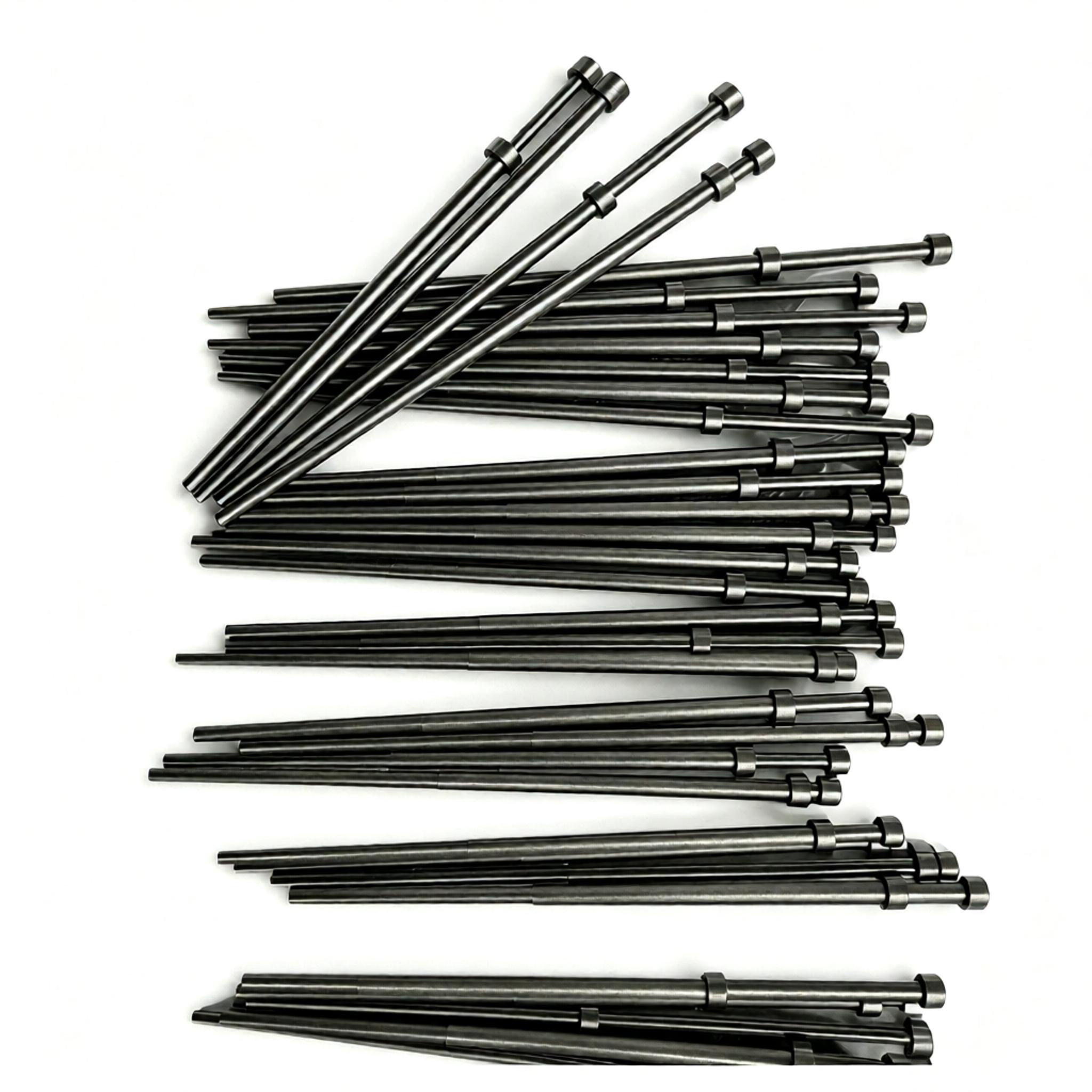

Графитовый стержень с объемным ступенчатым фланцем
Матовый черный графитовый опорный стержень с шаровой головкой
▍ Часто задаваемые вопросы
В1: Каковы преимущества ваших графитовых опорных стержней по сравнению с металлическими опорными стержнями?
A1: Металлические опорные стержни очень склонны к «тепловому расширению» при высоких температурах выше 600°C, что может вызвать структурную деформацию оборудования и затруднить их удаление после охлаждения. Наши графитовые опорные стержни имеют чрезвычайно низкий коэффициент теплового расширения, сохраняя точные размеры даже при высоких температурах. Кроме того, графит не подвергается холодной сварке или спеканию с металлическими компонентами внутри печи, что делает демонтаж чрезвычайно удобным.
Вопрос 2: Будет ли использование графитовых опорных стержней в монокристаллической печи загрязнять слитки кремния?
A2: Наши графитовые опорные стержни, разработанные специально для фотоэлектрических систем, изготовлены из графита высокой чистоты со сверхнизкой зольностью 10 частей на миллион. Сырьевые материалы имеют чрезвычайно низкий уровень примесей тяжелых металлов, поэтому никакие примеси не будут проникать в расплавленный кремний при высоких температурах, что предотвращает такие проблемы, как появление черных пятен на слитках или аномальное удельное сопротивление.
В3: В чем принципиальная разница между графитовыми опорными стержнями и графитовыми винтами?
A3: Их функции совершенно разные. Графитовые винты используются исключительно для резьбового крепления мелких деталей; они короткие по длине и не несут нагрузки. С другой стороны, графитовые опорные стержни имеют конструкцию с длинным стержнем. Их основная функция — поддерживать тяжелые тигли и приспособления, одновременно облегчая подъем и вращательное движение. Они должны выдерживать постоянные механические нагрузки и служить основными несущими конструктивными элементами печи; эти два понятия не могут использоваться взаимозаменяемо.
Вопрос 4: Как выбрать подходящий сорт материала для графитовых опорных стержней в зависимости от модели моей печи?
A4: Пожалуйста, предоставьте следующую информацию, и наши инженеры предоставят рекомендации по выбору в течение 4 часов:
Максимальная рабочая температура и атмосфера (вакуум/аргон/азот/воздух?)
Грузоподъемность и тип нагрузки (статическая/динамическая?)
Существуют ли какие-либо требования к чистоте (например, степень полупроводниковости <50 ppm)?
Размеры или чертежи
В5: Можно ли отремонтировать сломанный графитовый опорный стержень?
A5: Графит — хрупкий материал; сварка после разрушения не рекомендуется (графит имеет крайне низкую прочность сварного шва). Однако мы можем быстро изготовить запасные части по размерам старого компонента. Мы рекомендуем клиентам держать под рукой 1–2 комплекта запасных частей, чтобы избежать потерь из-за простоев.
В6: Дорого ли стоит плата за прототипирование первого заказа? Каково время выполнения?
A6: Поскольку графитовые опорные стержни требуют точной обработки, мы оценим производственный процесс на основе чертежей. Мы поддерживаем прототипирование образцов первого порядка; сборы прозрачны и разумны, а плата за прототипирование может быть зачтена в счет оптового заказа. Срок изготовления прототипа стандартных спецификаций составляет примерно 3–5 дней.
Вопрос 7: Склонны ли графитовые опорные стержни к поломке после длительного использования при высоких температурах?
A7: Монолитные опорные стержни из изостатического прессованного графита имеют равномерную внутреннюю плотность и отличную термостойкость. При нормальном вакууме и высокотемпературных условиях эксплуатации их срок службы в 3–5 раз превышает срок службы валов из жаропрочных сплавов. Поломка происходит только в условиях чрезмерной температуры в окислительных средах или внезапного сильного воздействия; сочетание их с антиокислительной обработкой может еще больше продлить срок их службы.
Вопрос 8: Можно ли использовать графитовые опорные стержни в химических печах, подверженных кислотной и щелочной коррозии?
A8: Они полностью совместимы. Графит очень химически инертен и почти совсем не реагирует с сильными кислотами, сильными щелочами или высокотемпературными едкими парами. В отличие от металлических валов, они не ржавеют, не страдают от точечной коррозии и перфорации, что делает их предпочтительными опорными компонентами для высокотемпературного химического оборудования.
