Тигли из высокочистого графита с центральным отверстием представляют собой промышленные высокотемпературные плавильные сосуды, изготовленные из графита высокой плотности и высокой чистоты. Они изготавливаются посредством обработки на станке с ЧПУ в виде одной детали и имеют сквозное отверстие в нижней части для контроля потока. В отличие от стандартных графитовых тиглей без такого отверстия, центральное отверстие позволяет выполнять специальные эксплуатационные требования, такие как регулирование потока расплавленного металла, вентиляция для сброса давления, а также непрерывная разливка и выпуск. Он служит основным расходным материалом в процессах непрерывной плавки, очистки драгоценных металлов и отвода расплавленного металла. Базовым материалом является плотный графит высокой чистоты, который по своей природе обладает жаростойкостью, химической стабильностью, самосмазкой и высокой теплопроводностью. После формования тигель имеет прецизионно обработанное интегрированное центральное отверстие с гладкими стенками без заусенцев, которые предотвращают прилипание металлического шлака, устраняя такие проблемы, как закупорка отверстия или утечка жидкости.
Серия графитовых тиглей
Тигель с центральным отверстием
Прецизионное сопло Тигель
Jiangxi Ningheda New Material , 100% дочерняя компания Jiangxi Ningxin New Materials Co., Ltd., была основана в 2017 году. Оснащенная полным набором запатентованного обрабатывающего оборудования с ЧПУ, компания может настраивать диаметр центрального отверстия, глубину, внешний диаметр тигля, толщину стенок и общую высоту в соответствии с условиями эксплуатации клиента. Он поддерживает как небольшие пробные заказы, так и долгосрочные поставки крупных партий, дополняя их комплексными заводскими испытаниями, упаковкой и логистикой, а также послепродажным техническим обслуживанием.
Корпус тигля изготовлен из изостатического графита высокой чистоты . После прохождения многонаправленного изостатического прессования, высокотемпературного спекания и графитизации он подвергается прецизионной обработке на обрабатывающих центрах с ЧПУ. Процесс изостатического прессования устраняет внутренние дефекты и несоответствия плотности, обычно встречающиеся при экструзии и компрессионном формовании, что позволяет тигелю достичь лучших в отрасли показателей механической прочности, однородности теплопроводности и термической стабильности.
Многоразмерное центральное отверстие

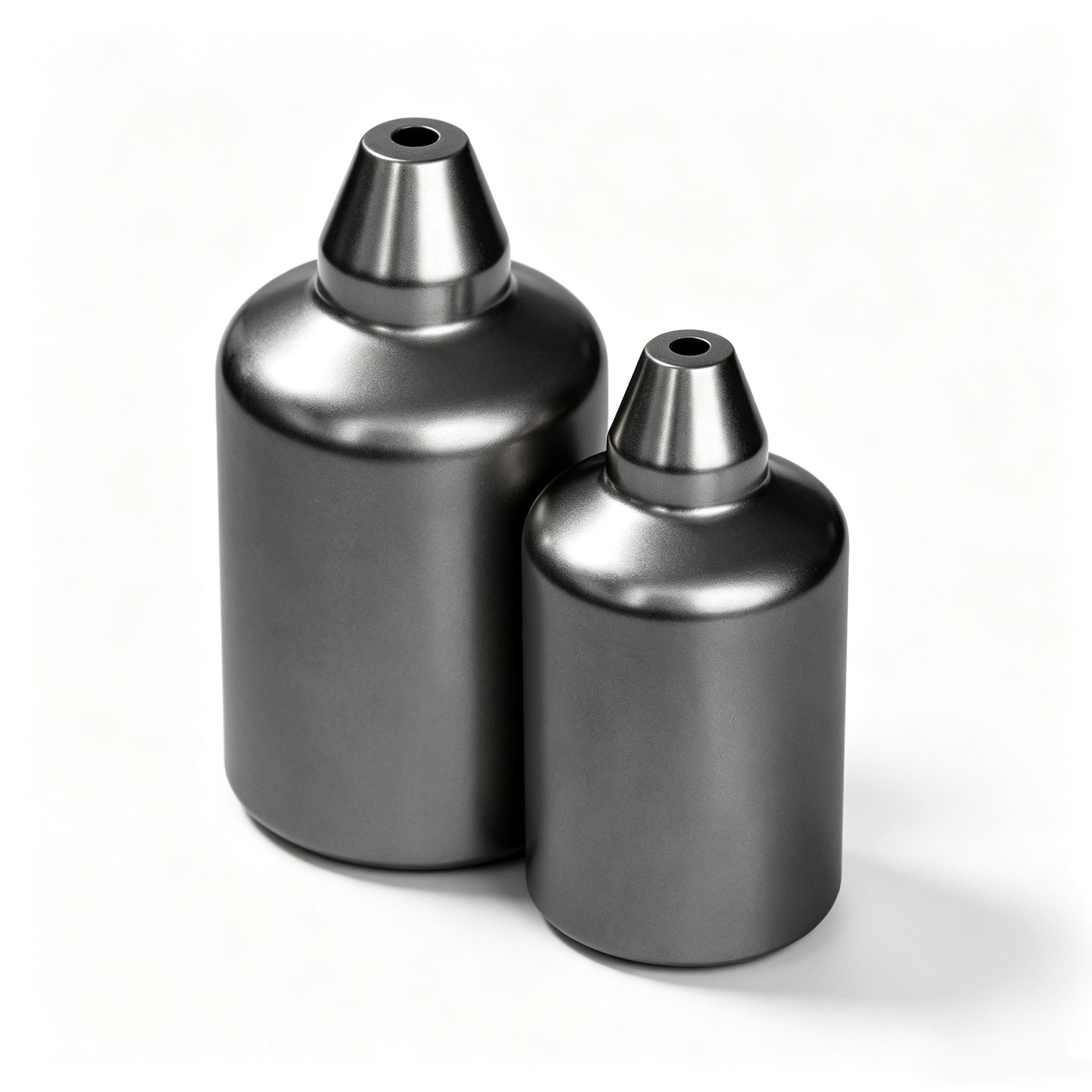

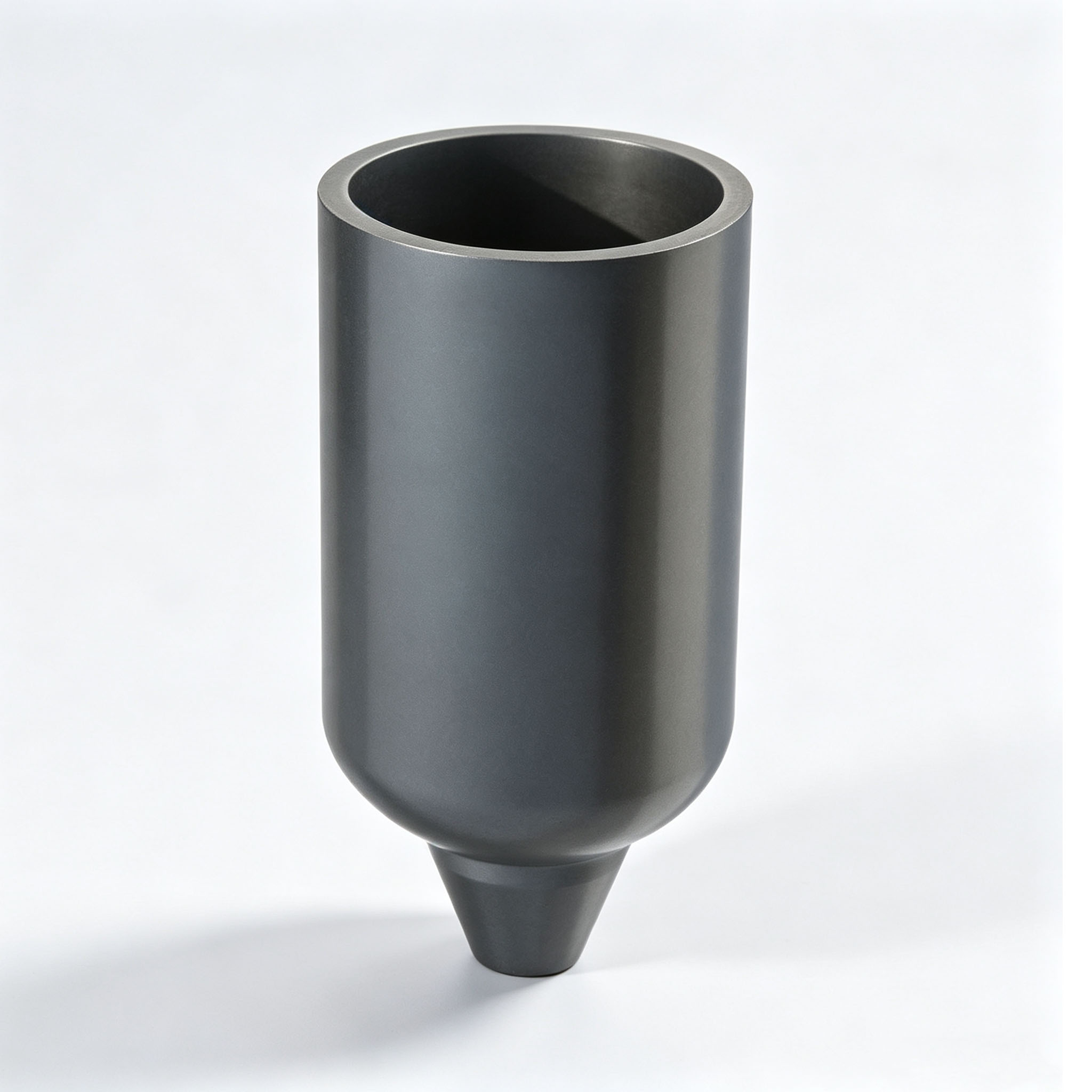

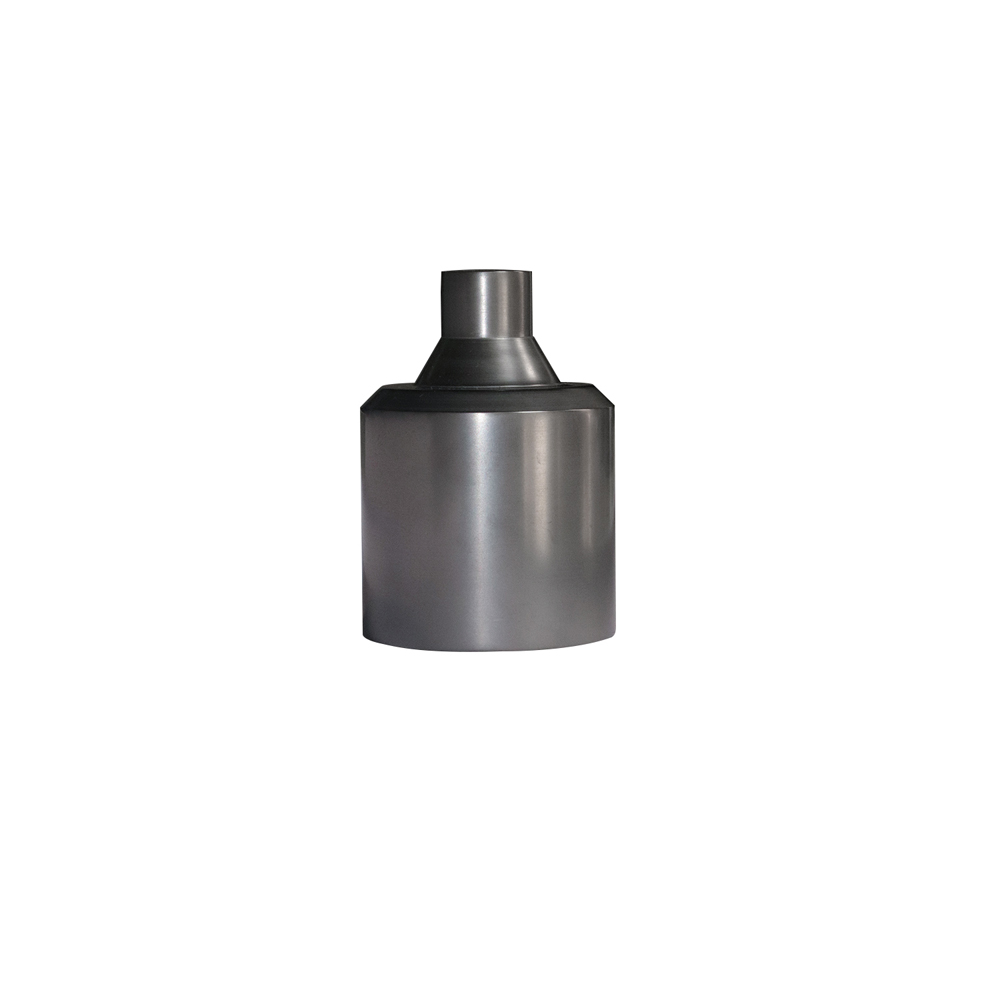

Тигель с коническим дном

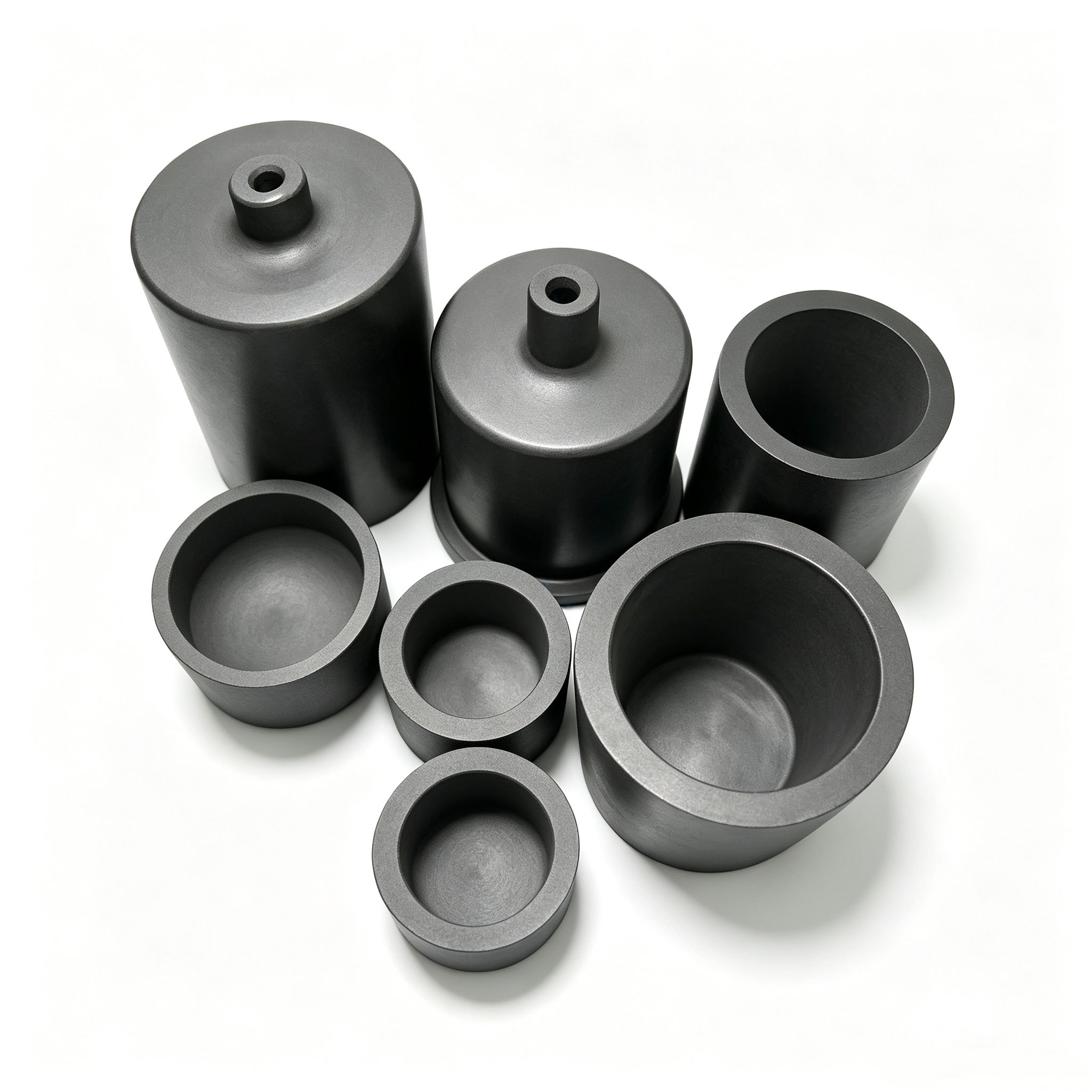

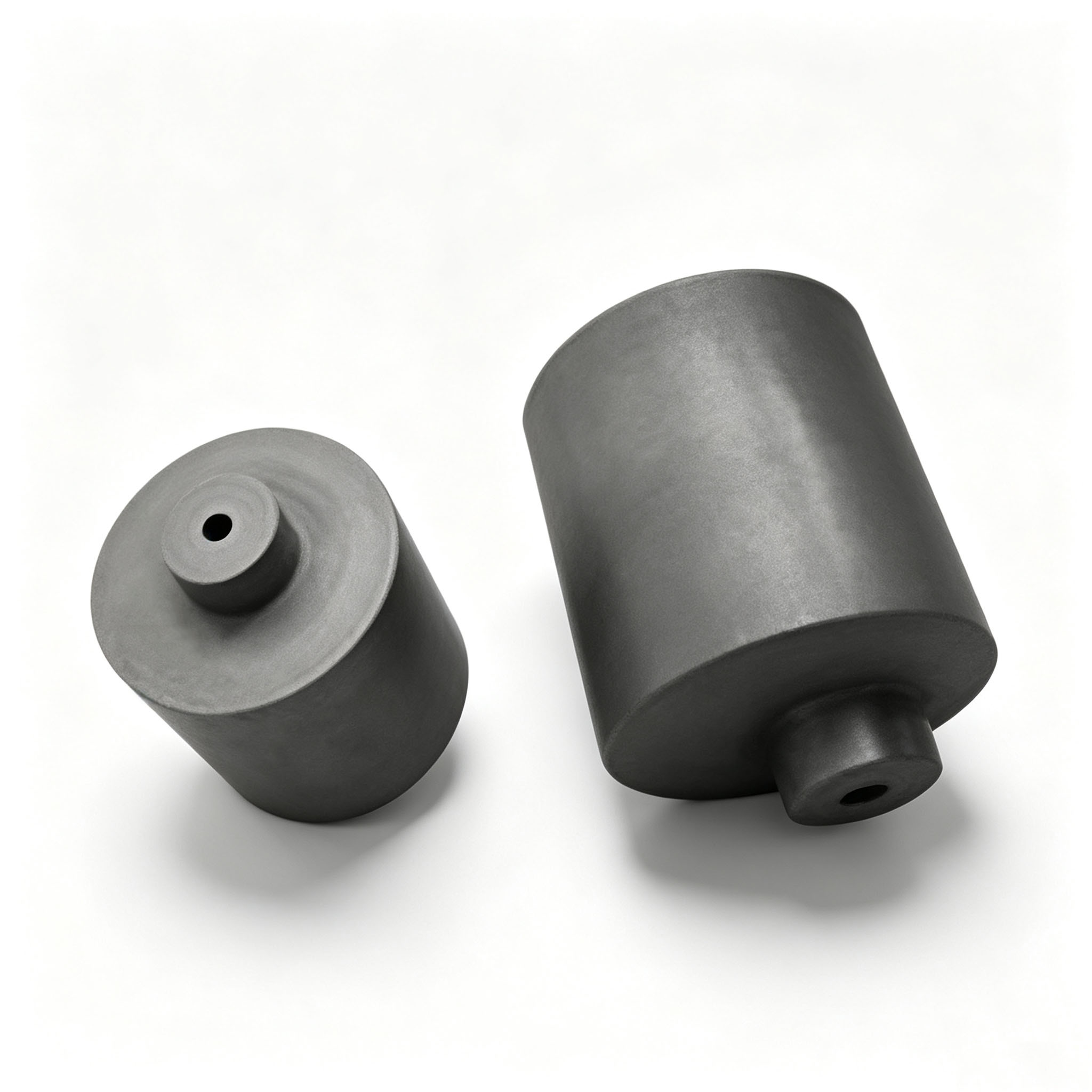

Двойное сравнение размеров
Структурные компоненты | Особенности конструкции | Преимущества функции |
Цилиндрический тигель | Прямая или слегка суженная конструкция, с гладкой внутренней стенкой. | Максимизирует внутренний объем, сводит к минимуму остатки металла и облегчает очистку. |
Коническая шея | Переход на конус 45–60° | Направляйте поток расплавленного металла к центру, чтобы уменьшить окисление и разбрызгивание. |
Центральное сопло | Допуск внутреннего диаметра: ±0,1 мм; доступны в конфигурациях с одним или несколькими отверстиями | Точное совмещение с соплом литейной машины, обеспечивающее стабильный и контролируемый поток. |
Плоское дно/закругленное дно | Индивидуально для каждого типа печи | Плотно прилегает к индукционной катушке или нагревательной камере, обеспечивая высокую эффективность теплопередачи. |
Укрепляющее кольцо гнезда | Дополнительный усиленный фланец | Повысьте механическую прочность горлышка кастрюли, чтобы предотвратить сколы во время захвата. |

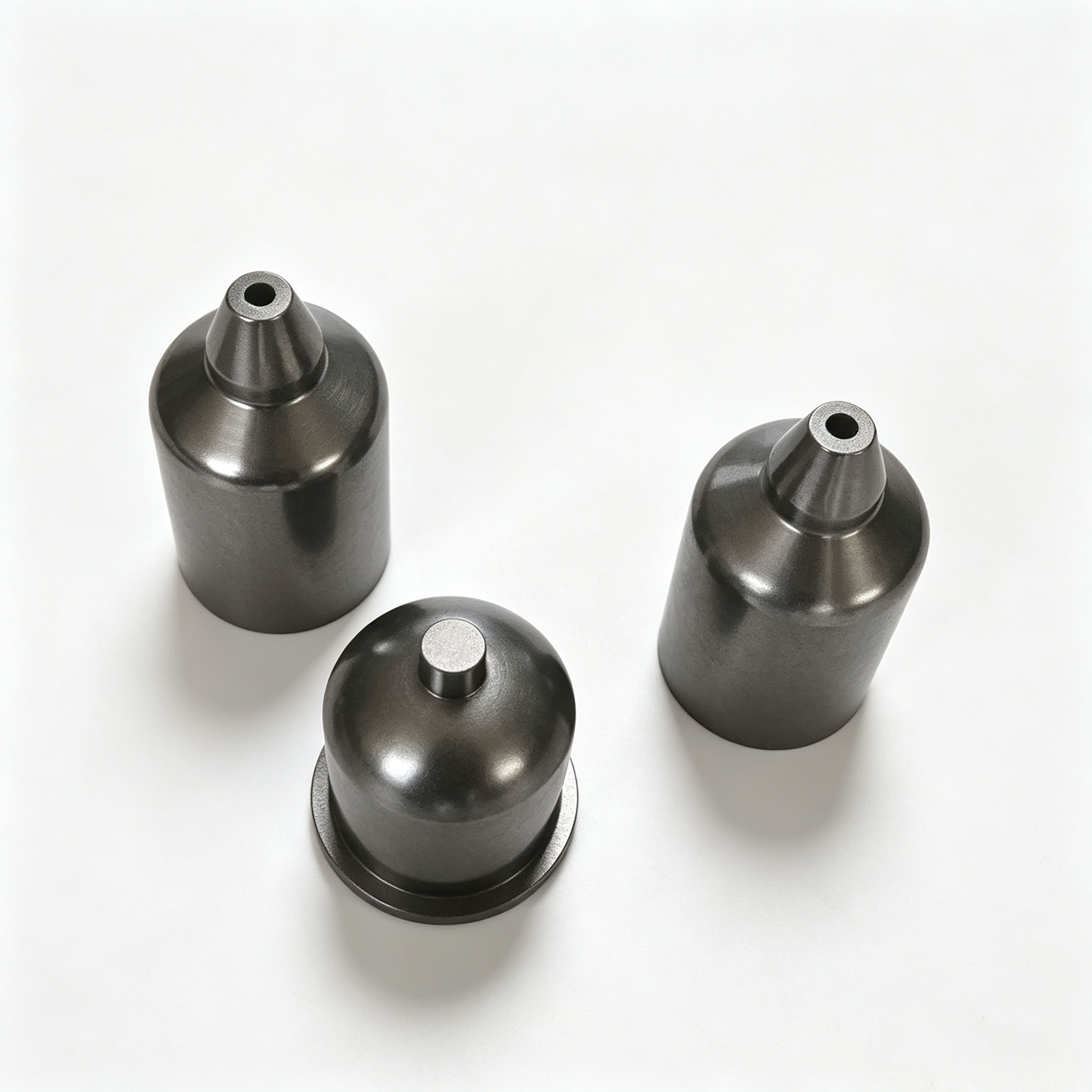

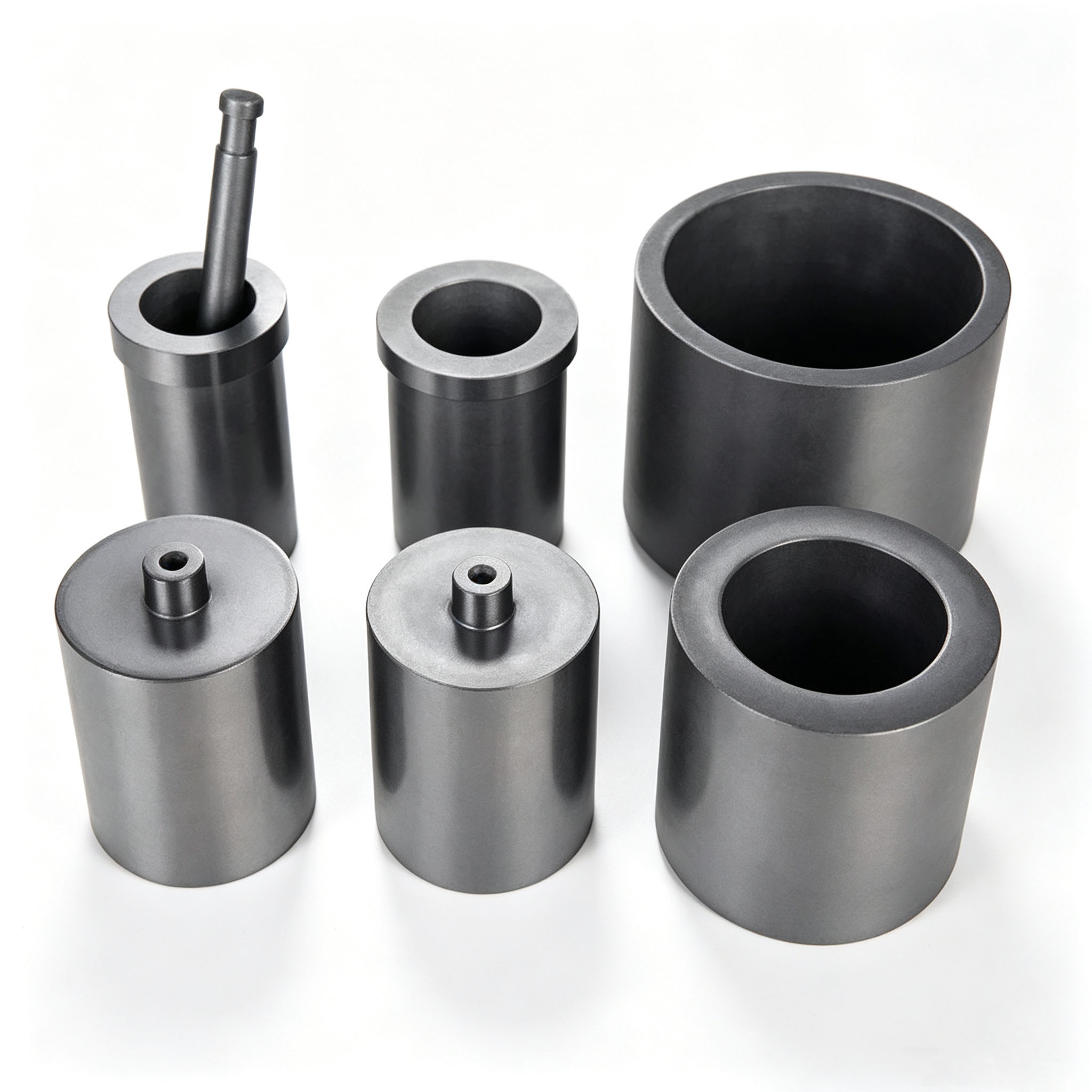

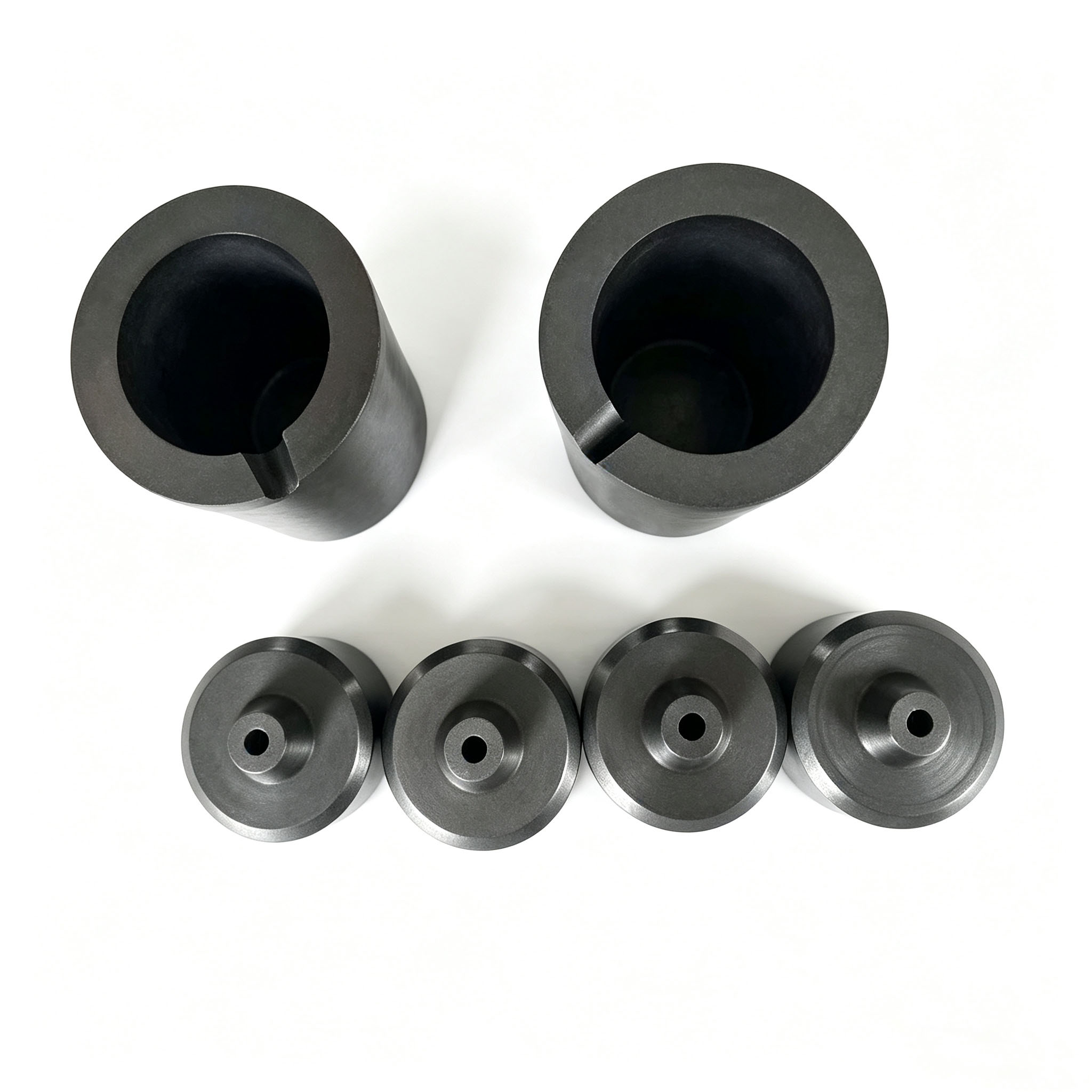

Коллекция двух стилей

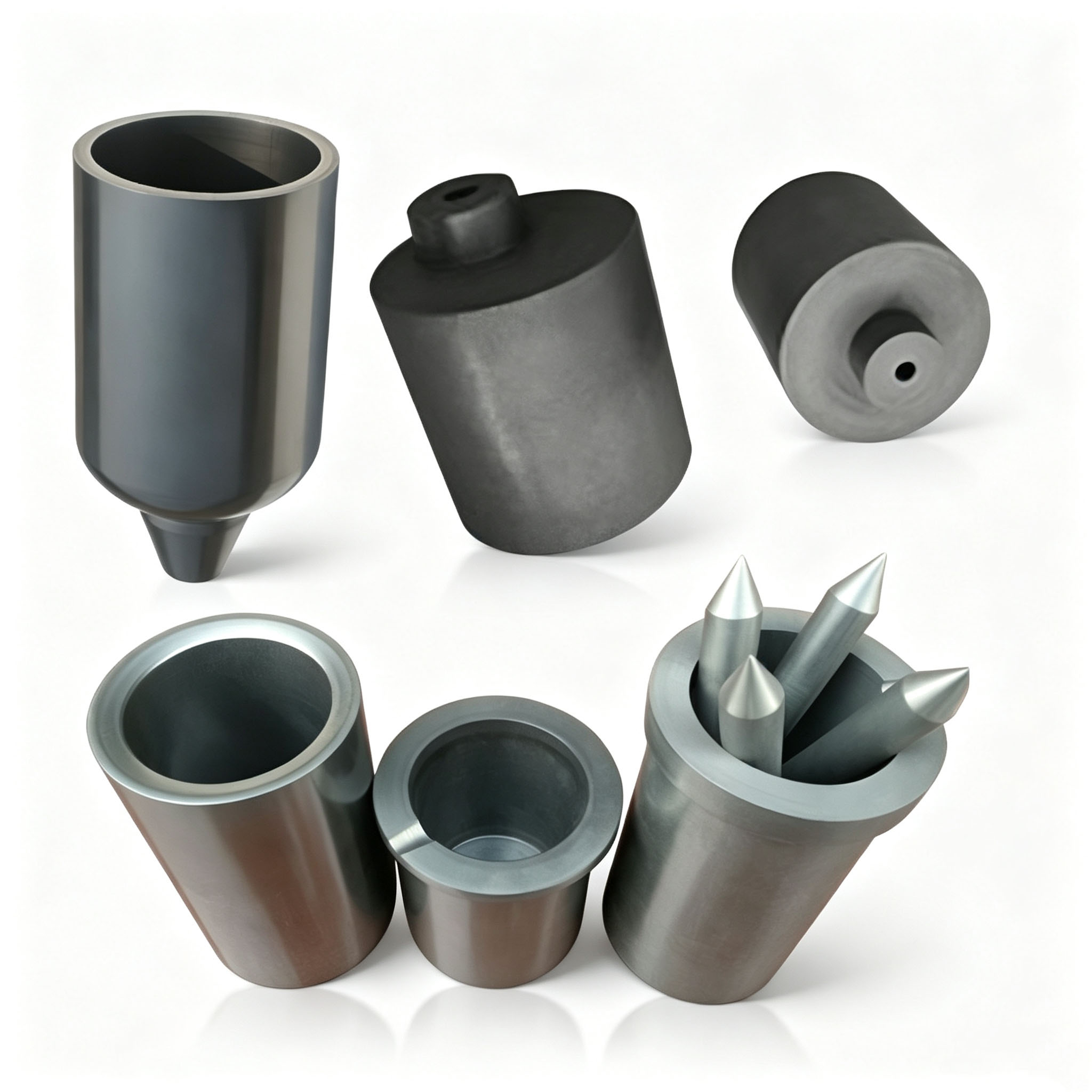

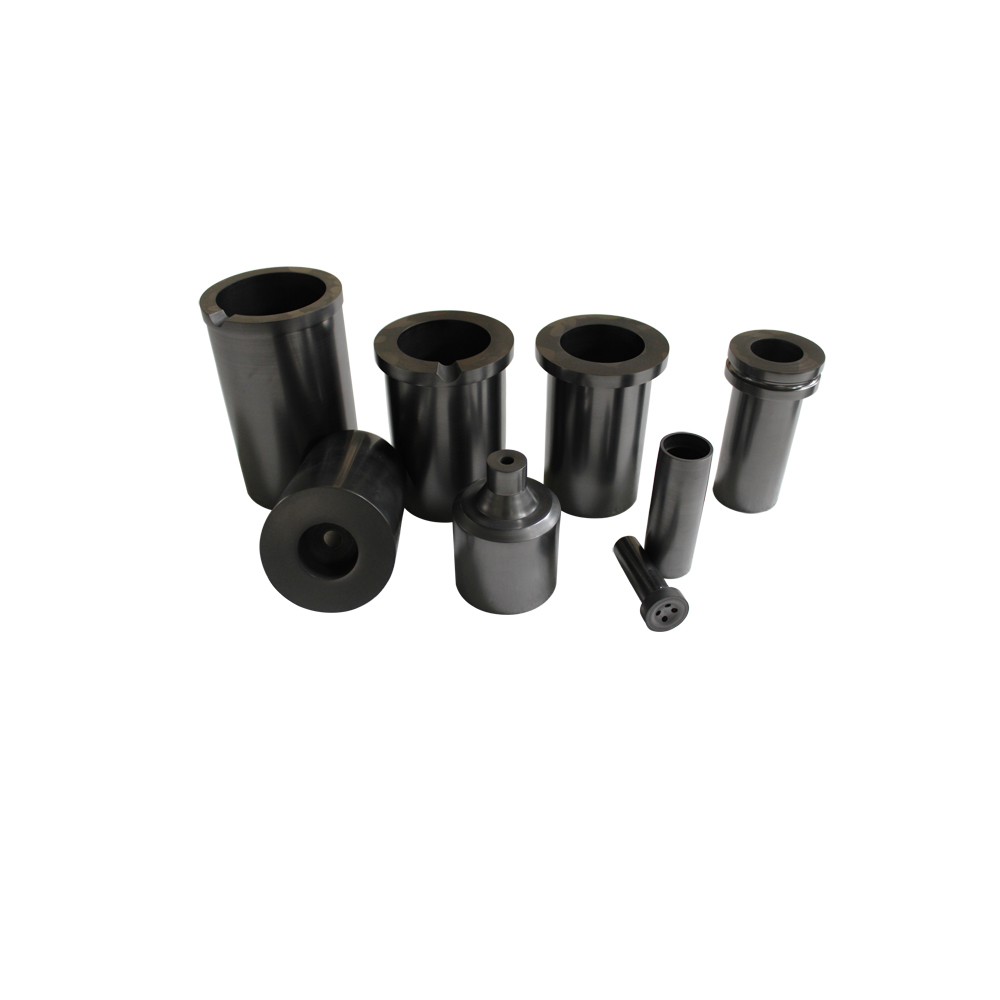

Полный ассортимент продукции

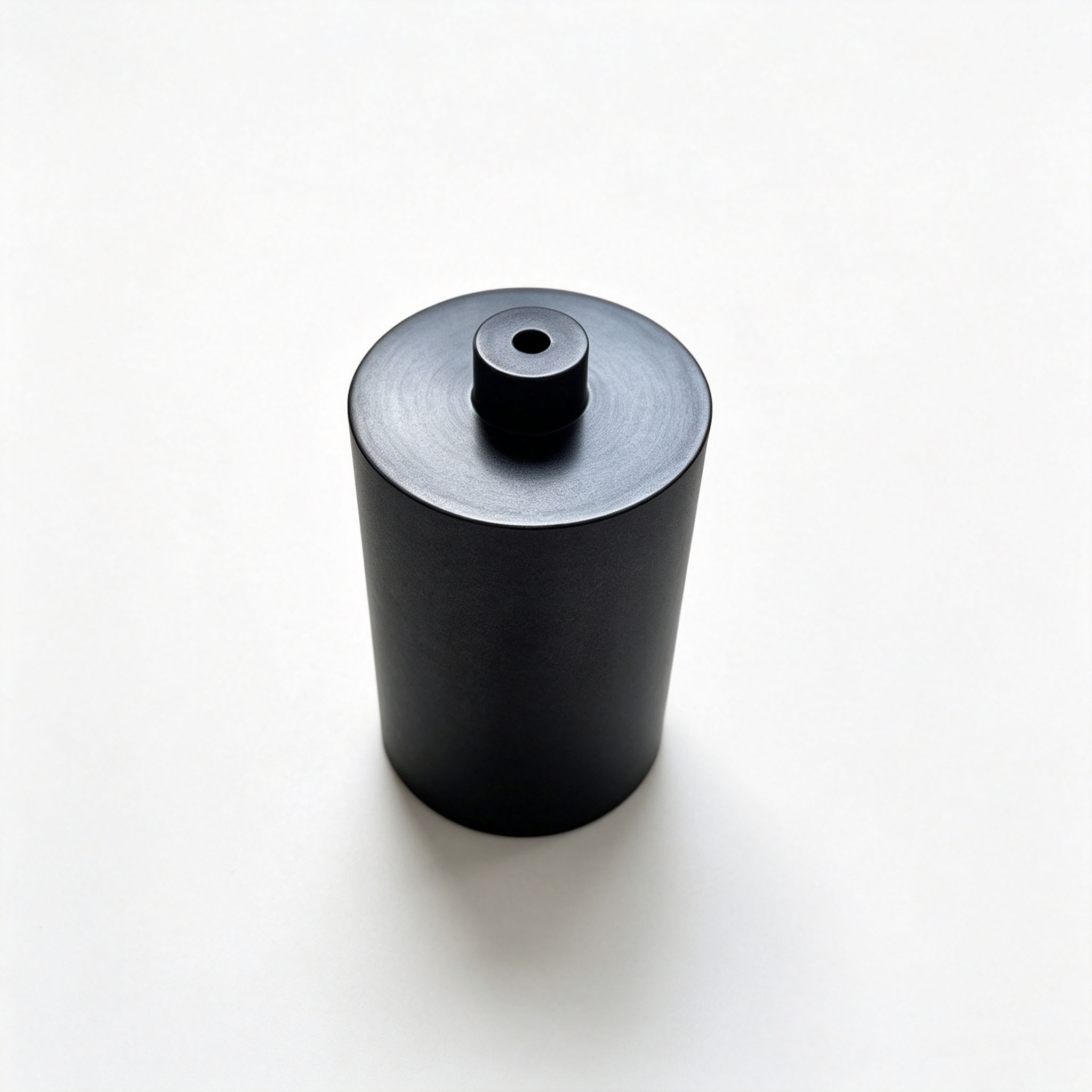

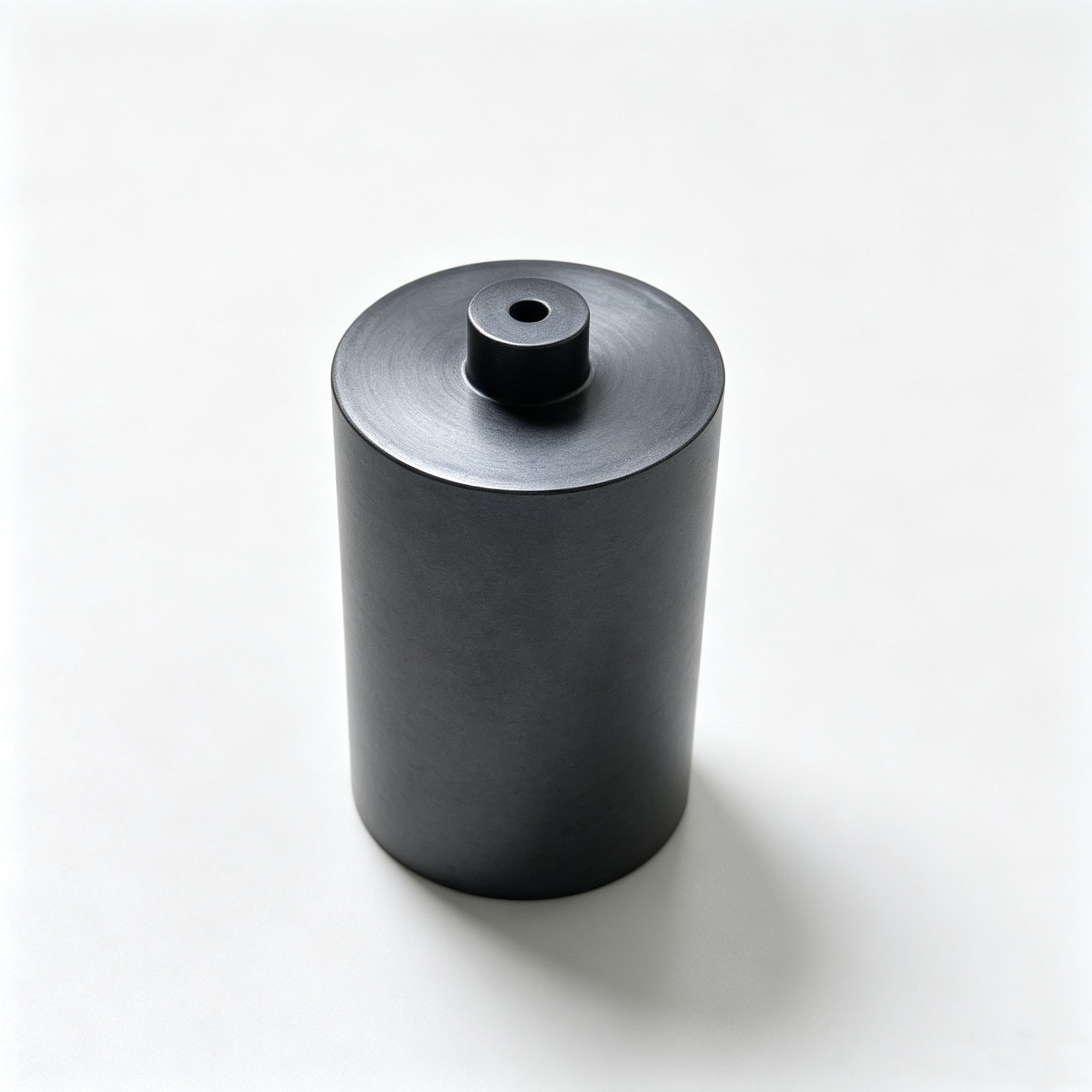

Классическая модель цилиндра
Технические характеристики материала
Показатели производительности | Ценить | Единица |
Объемная плотность | ≥ 1,78 | г/см⊃3; |
Максимальный размер зерна | 15-25 | мкм |
Содержание золы | ≤ 600 | ppm |
Удельное сопротивление | 10 ~ 13 | мкОм·м |
Прочность на гибкость | ≥ 35 | МПа |
Прочность на сжатие | ≥ 70 | МПа |
Береговая твердость | 50 ~ 60 | HSD |
Максимальная рабочая температура | 1700 | ℃ |
Устойчивость к термическому удару | Отличный | — |

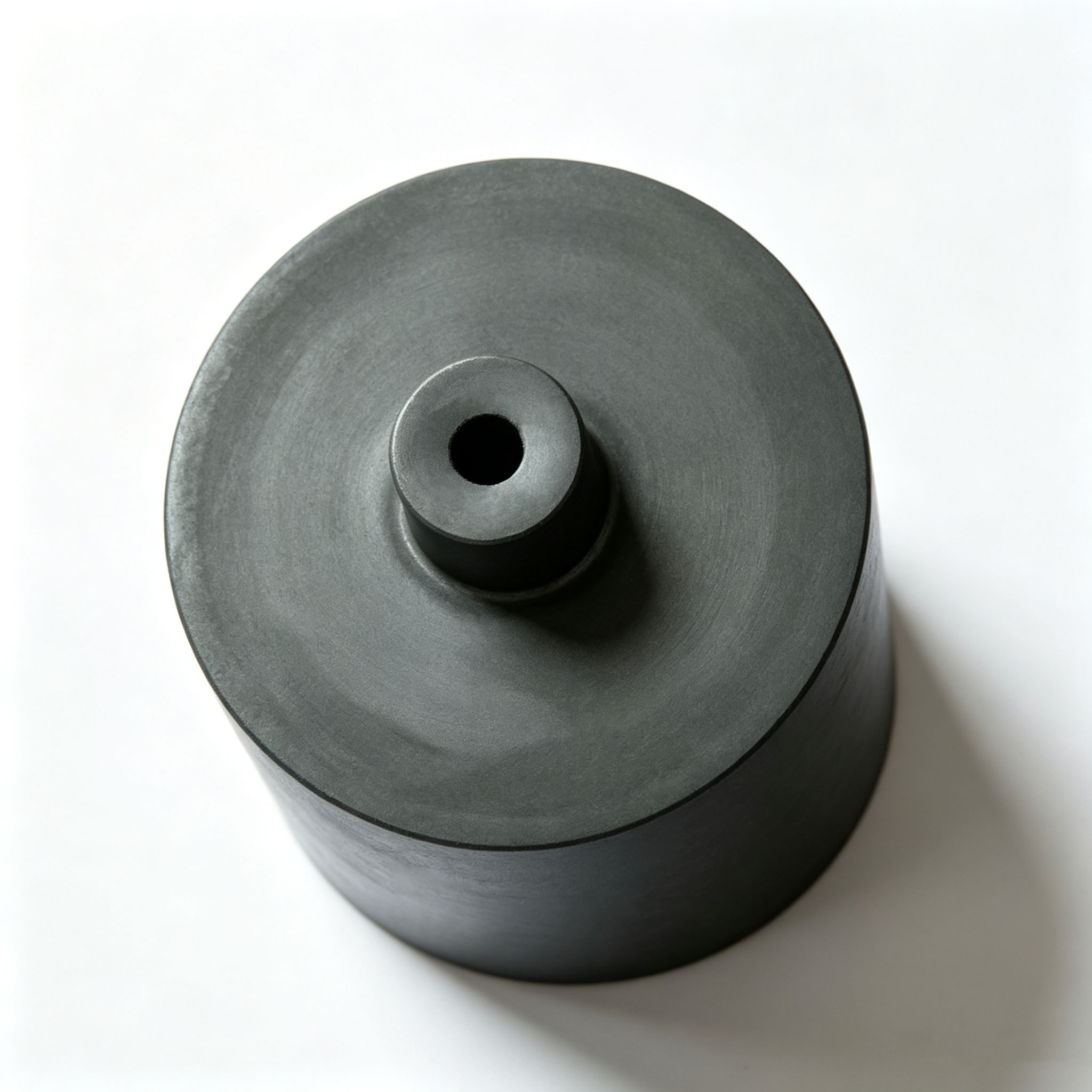

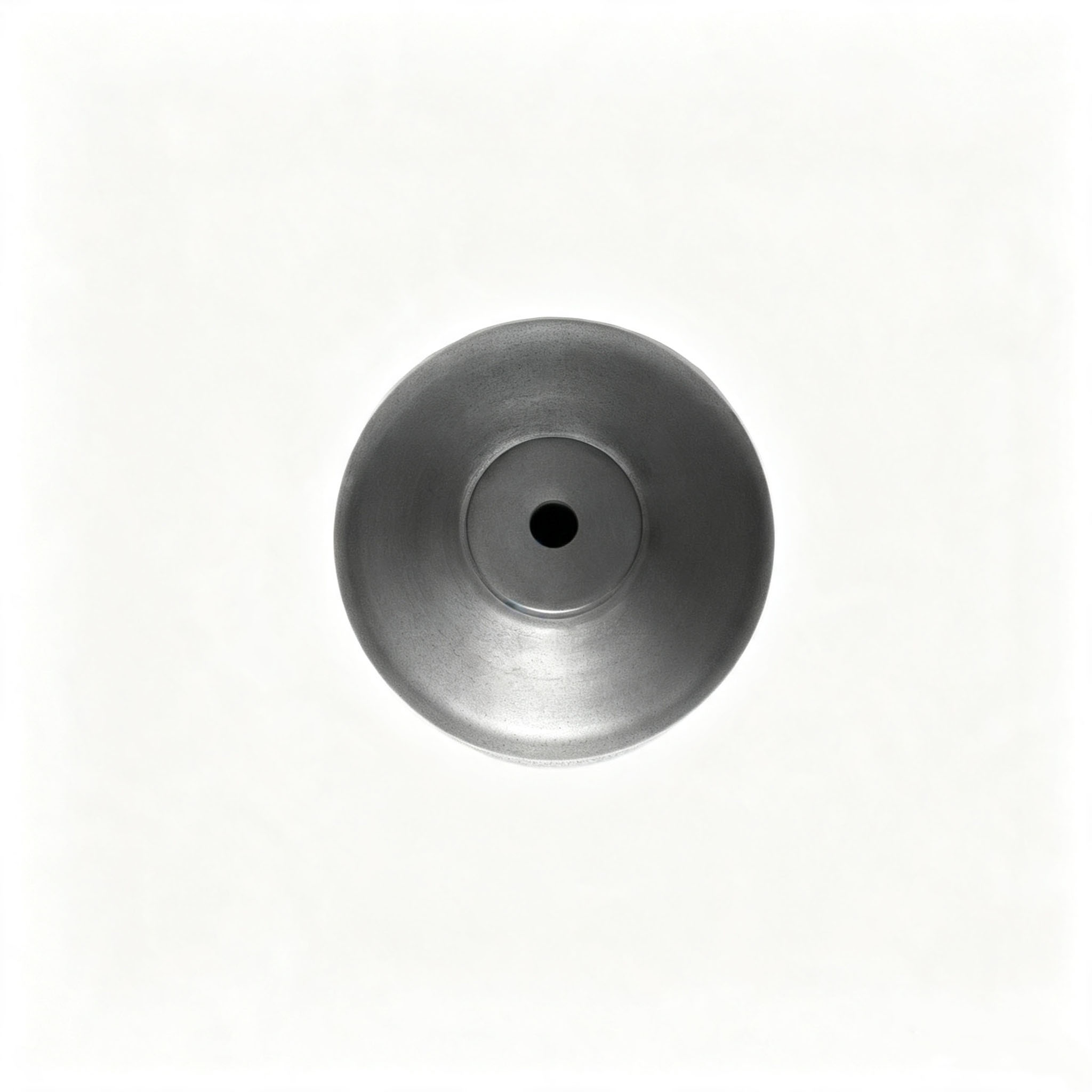

Верхнее центральное отверстие
Внутренняя структура

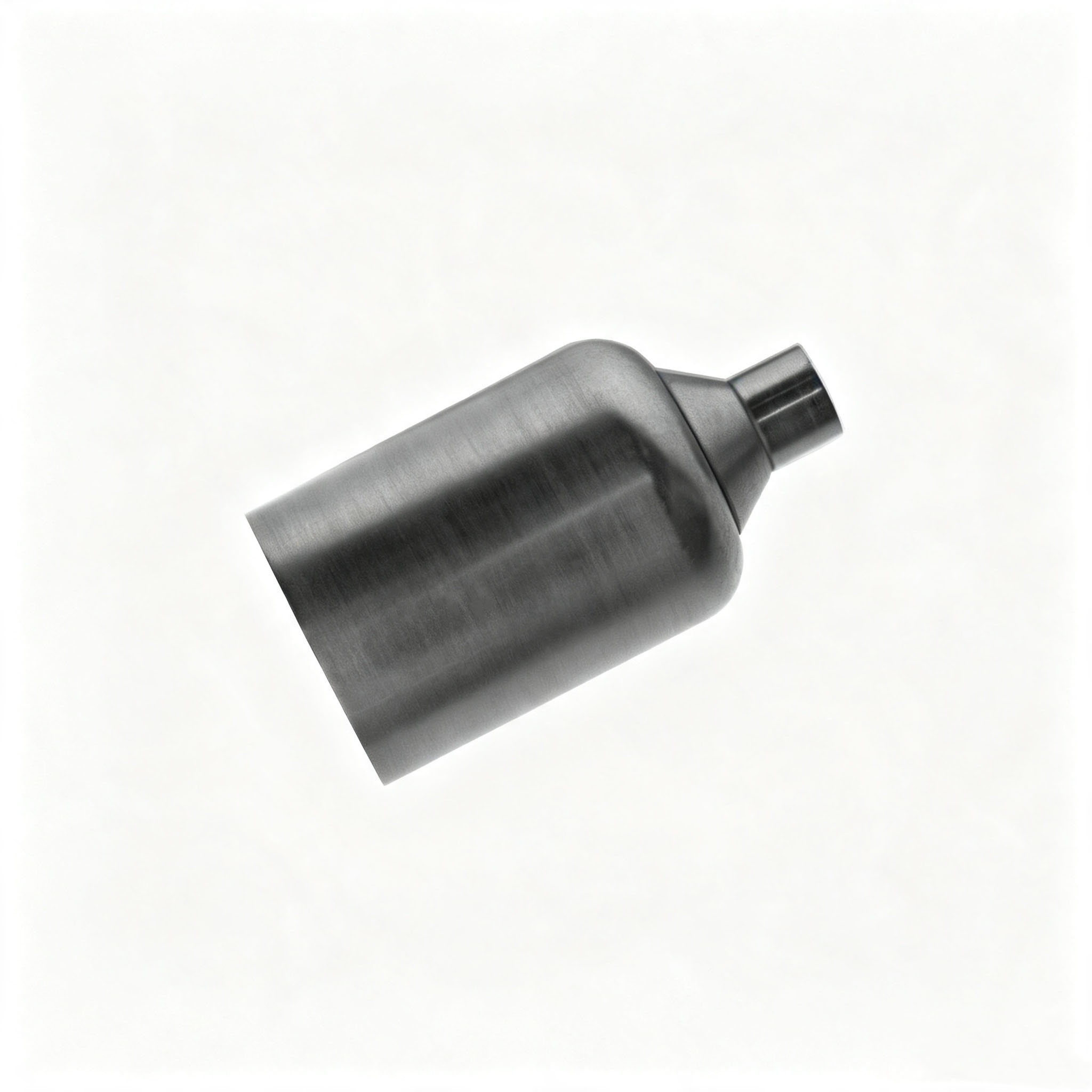

Прецизионная коническая шейка
Диапазон настраиваемых спецификаций
Параметры | Объем настройки |
Внешний диаметр тигля | 30 мм ~ 300 мм |
Общая высота корпуса тигля | 50 мм ~ 400 мм |
Центральная диафрагма | От 3 мм до 30 мм (можно настроить в зависимости от требований к потоку) |
Толщина стены | 5 мм ~ 30 мм |
Марка материала | NX603/NX604/NX605/NX614/NX615 |
Почему конструкция центрального отверстия имеет решающее значение?
В процессах вакуумного литья под давлением и центробежного литья способ разливки расплавленного металла напрямую определяет выход отливок. Традиционные тигли с открытым верхом требуют ручной или роботизированной заливки, что может легко привести к следующим проблемам:
Окисление металлов: длительный контакт с воздухом приводит к образованию оксидной окалины.
Потеря температуры: длинные пути заливки приводят к значительному падению температуры расплавленного металла.
Загрязнение брызгами: удар по форме или литнику приводит к переохлаждению и пористости.
Эксплуатационные опасности: Риск разлива высокотемпературного расплавленного металла.
Тигель Ningheda с центральным отверстием позволяет осуществлять разливку «точка-точка» через прецизионное сопло наверху. Расплавленный металл впрыскивается непосредственно в литейную форму через центральное отверстие, при этом весь процесс проводится в вакууме или защитной атмосфере. Это значительно снижает окисление и падение температуры, увеличивая выход на 15–25%.
Детальный вид под углом

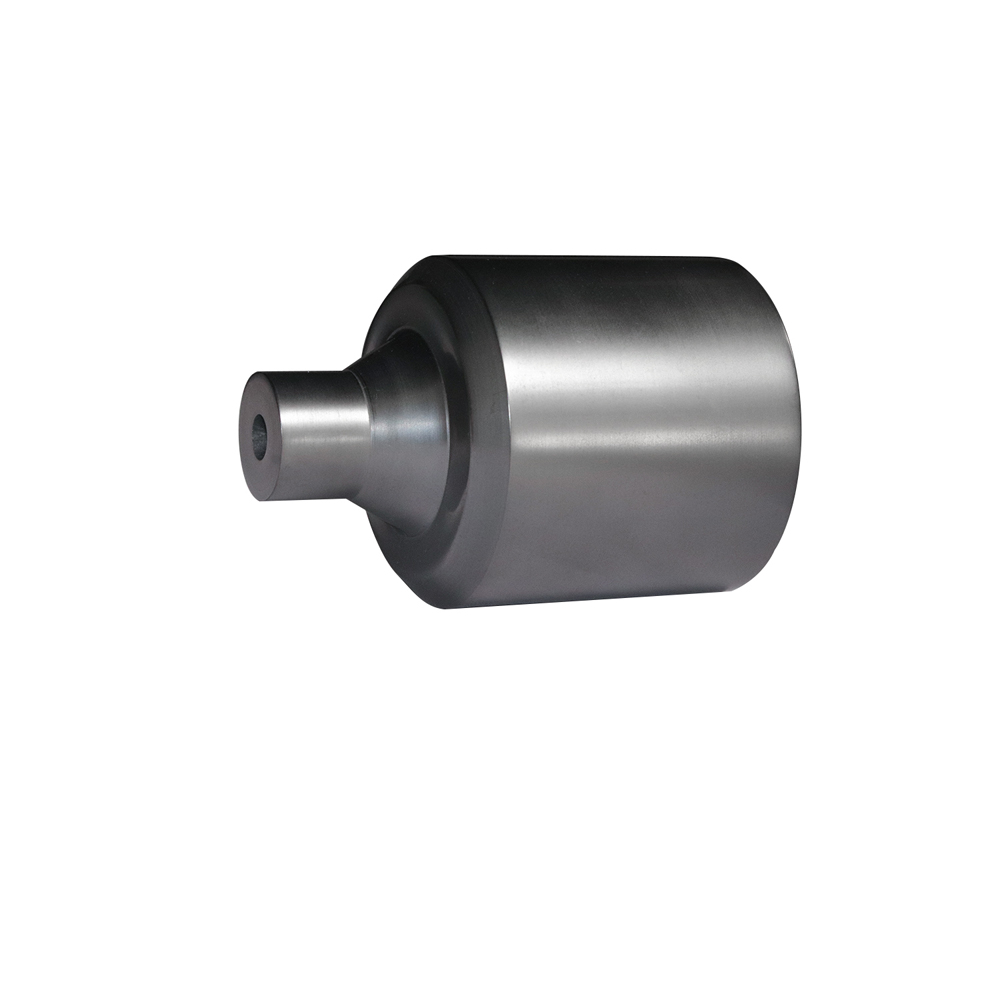

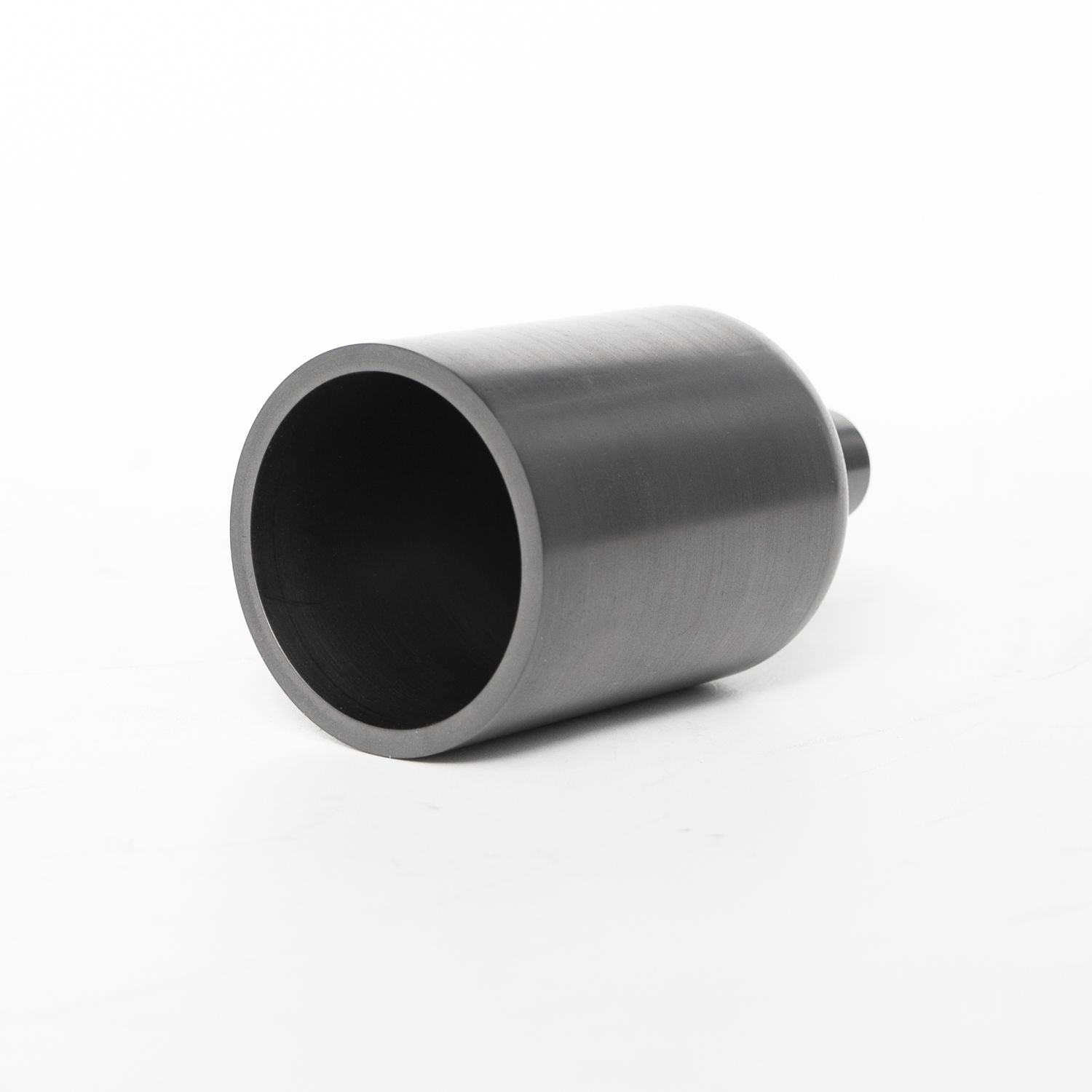

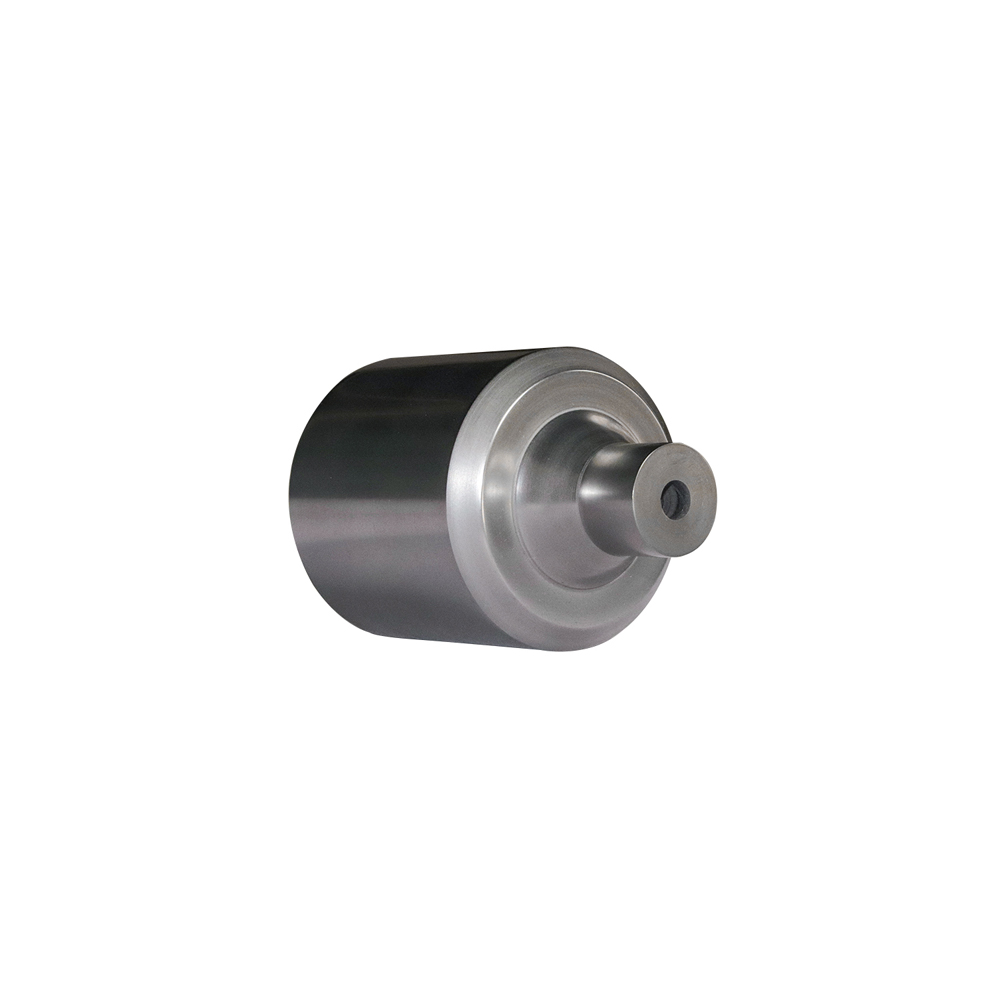

Горизонтальный вид сбоку
Элементы сравнения | Изостатический графит (данный продукт) | Стандартный литой графит |
Методы формирования | Разнонаправленное изостатическое прессование (изотропное) | Однонаправленное формование (анизотропное) |
Объемная плотность | ≥1,78 г/см⊃3; | 1,60~1,75 г/см⊃3; |
Механическая прочность | Высокая, равномерная во всех направлениях. | Выше по вертикали, ниже по горизонтали |
Устойчивость к термическому удару | Отличный; не трескается при резком охлаждении или нагревании | Как правило, он склонен к растрескиванию по горизонтали. |
Срок службы | Длинный (подходит для точного литья) | Короткий (подходит для черновой плавки) |
Точность обработки | До ±0,1 мм | ±0,2 мм |
Применимые сценарии | Ювелирное литье, Литье цветных металлов, Лаборатория | Выплавка черновой меди, крупнотоннажная выплавка |

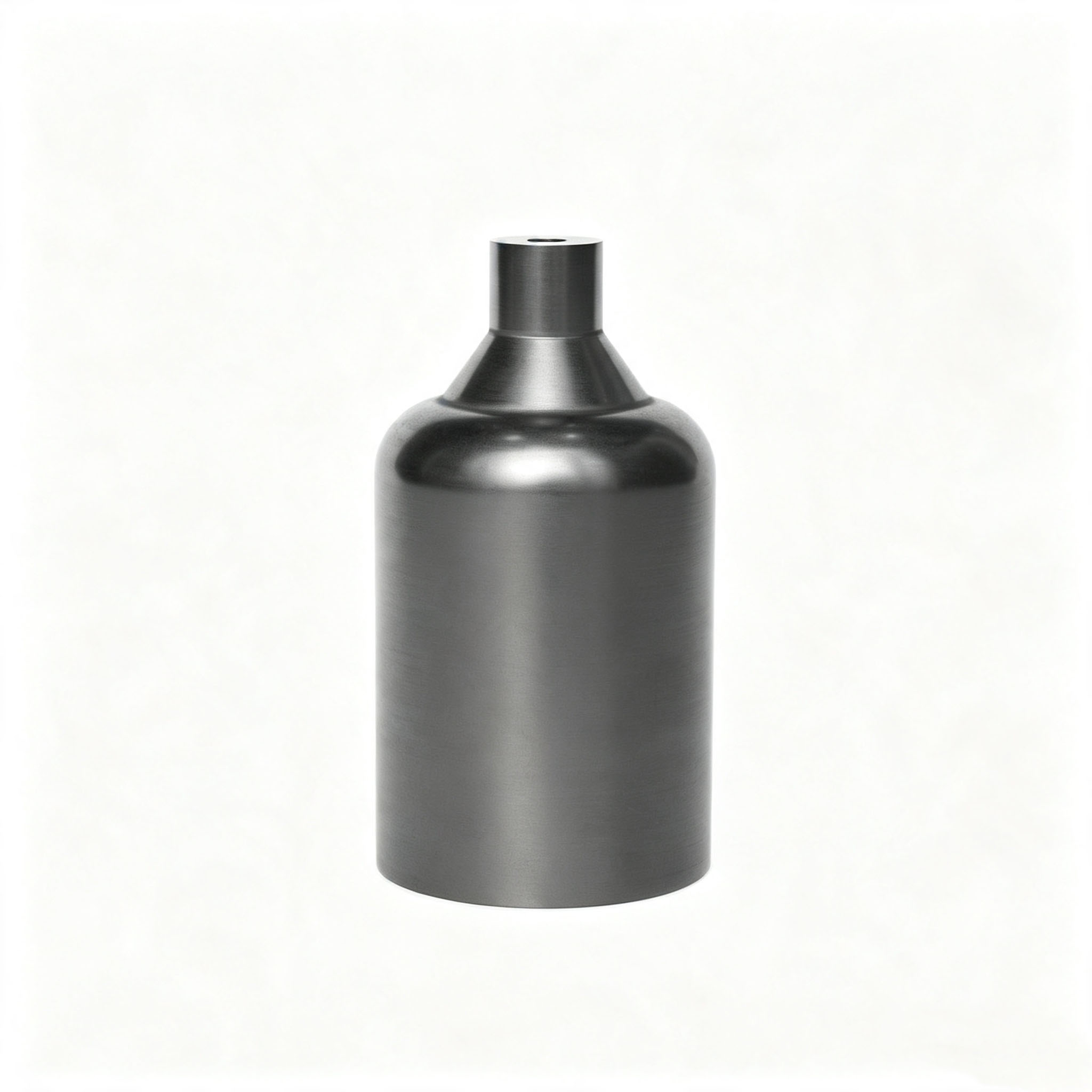

Одиночный блок, вид сбоку

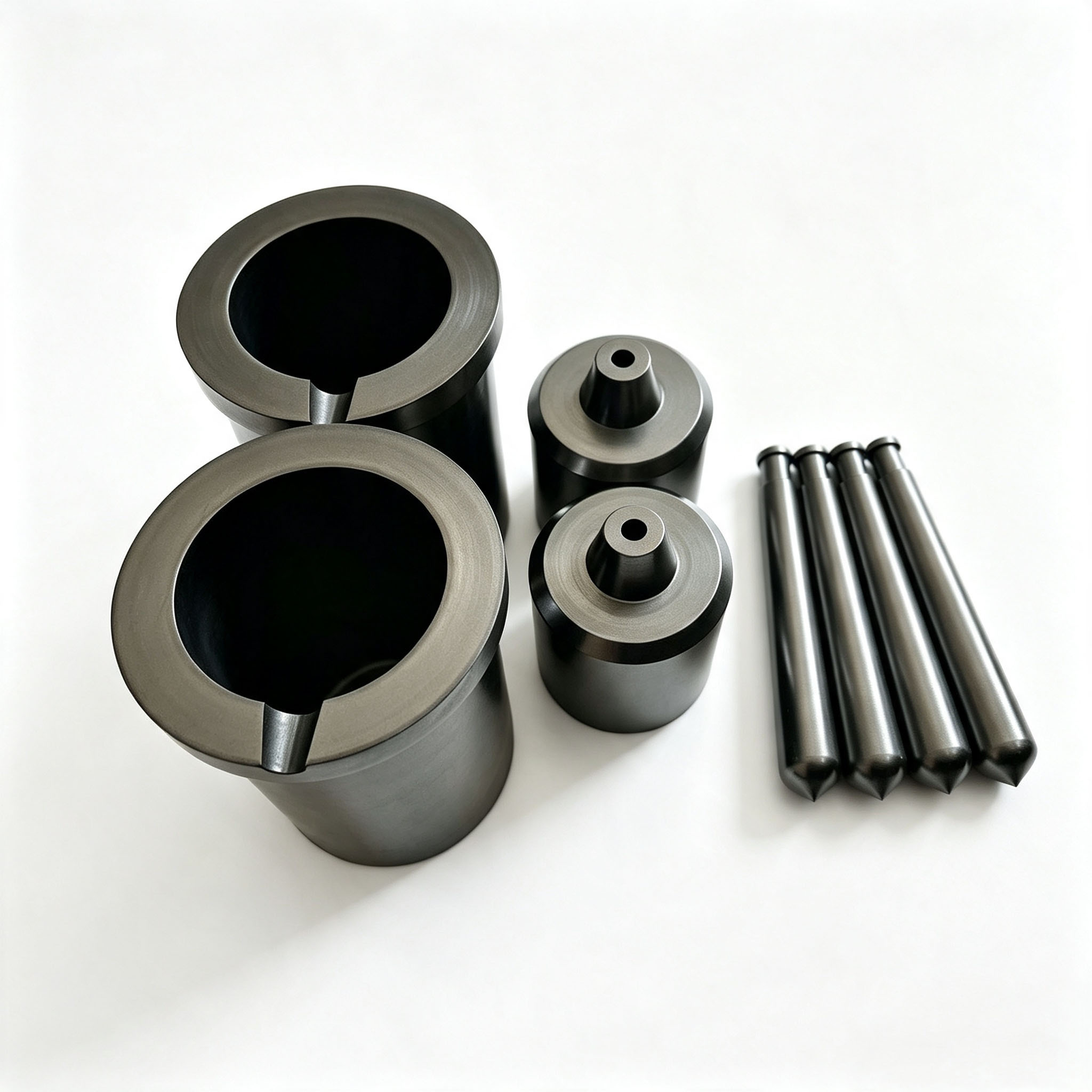

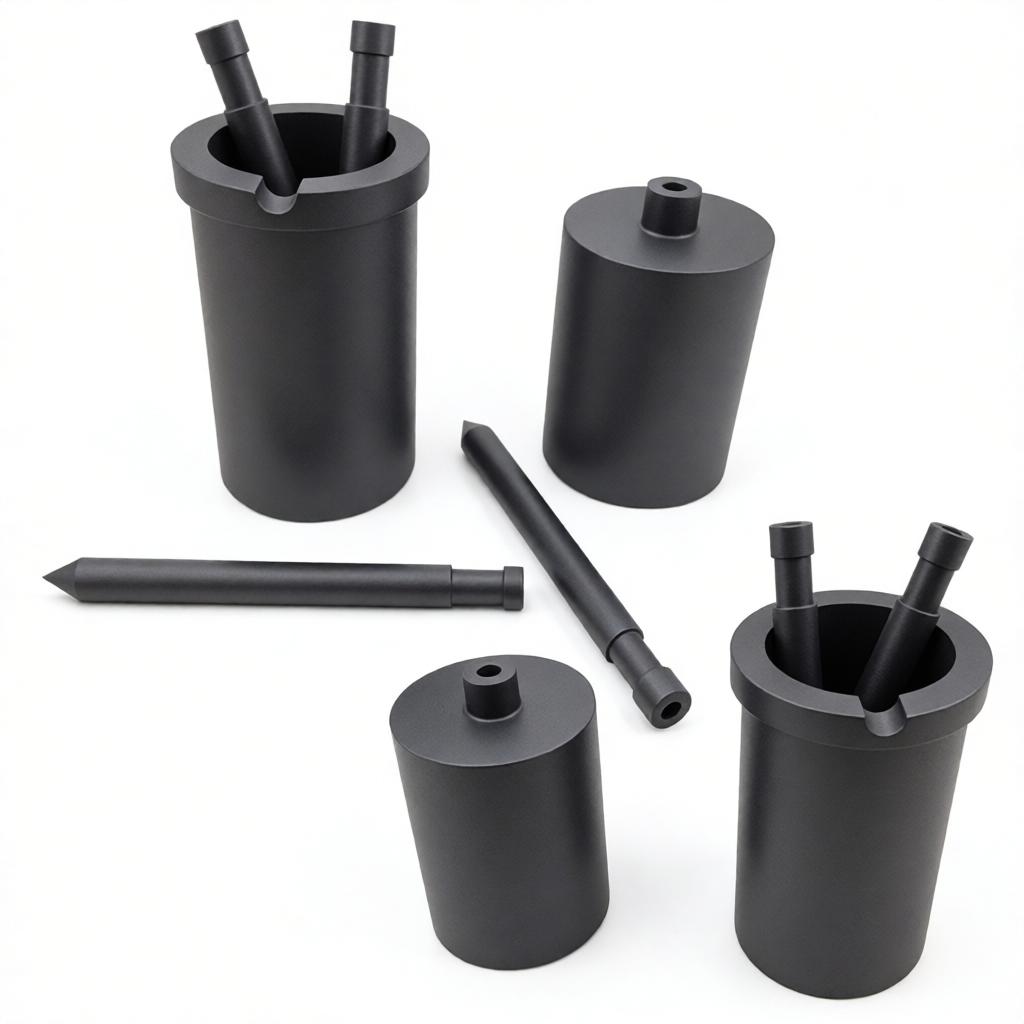

Соответствующие компоненты
Базовая модель фланца
Прецизионное литье цветных металлов
При мелкосерийном прецизионном литье медных сплавов (латуни, бронзы), алюминиевых и цинковых сплавов тигли с центральным отверстием при использовании в сочетании с автоматизированными системами литья позволяют дозированную разливку, уменьшают окисление и шлаковые включения, а также повышают выход металла.
Лаборатории и научно-исследовательские институты
Используется в металлургических лабораториях для исследования и разработки рецептур сплавов, а также подготовки проб. Прецизионное центральное отверстие обеспечивает постоянство объема расплава для каждого образца, а при использовании в сочетании с аналитическими приборами гарантирует воспроизводимость экспериментальных данных.
Точное литье для ювелирных изделий
Используется для литья под вакуумом сплавов драгоценных металлов, таких как золото, каратное золото, платина и палладий. Конструкция с центральным отверстием идеально подходит для машин вакуумного литья, обеспечивая точное заполнение формы расплавленным металлом под защитой инертного газа. Это обеспечивает высокое качество поверхности отливок и значительно сокращает время полировки после отливки.
Чтобы максимально продлить срок службы графитовых тиглей с центральным отверстием, соблюдайте следующие рабочие процедуры:
Запекание перед использованием: поместите тигель в сухое помещение и медленно нагрейте его до 200°C со скоростью нагрева ≤100°C/ч. Выдержать при этой температуре 2 часа для удаления адсорбированной влаги. Никогда не помещайте тигель непосредственно в высокотемпературную печь; внезапный нагрев может привести к растрескиванию тигля.
Рекомендации по загрузке: При загрузке не превышайте 80% внутреннего объема тигля. Оставляйте зазоры между металлическими слитками, чтобы они не прижимались к стенкам тигля при тепловом расширении. Никогда не бросайте холодные металлические слитки прямо в предварительно нагретый тигель.
Контроль температуры: Избегайте прямого воздействия сильного окислительного пламени на стенки тигля и область сопла. Использование в вакууме или инертной атмосфере (азот/аргон) значительно продлевает срок службы.
Удаление материала: После завершения плавления и отливки дайте тигелю остыть естественным путем до температуры ниже 300°C, прежде чем его снимать. Для непрерывной работы рекомендуется использовать систему вращения с двумя тиглями. Используйте мягкий графитовый стержень, чтобы очистить остатки; не царапайте внутреннюю поверхность металлическими инструментами.
Условия хранения: Хранить в хорошо вентилируемом, сухом помещении с относительной влажностью не более 60%. При длительном хранении нанесите на поверхность тонкий слой графитового порошка, чтобы предотвратить впитывание влаги.

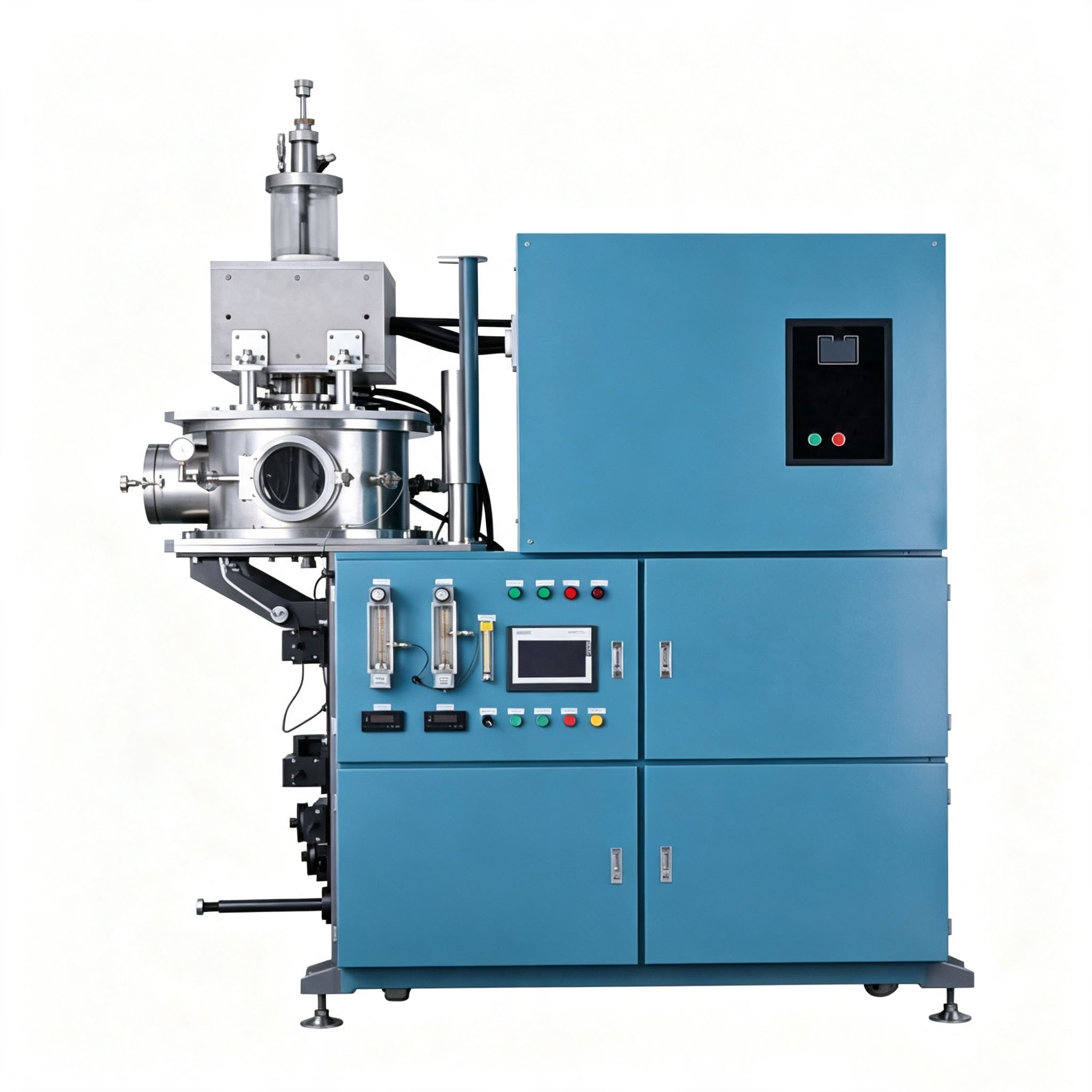

Оборудование для вакуумного литья

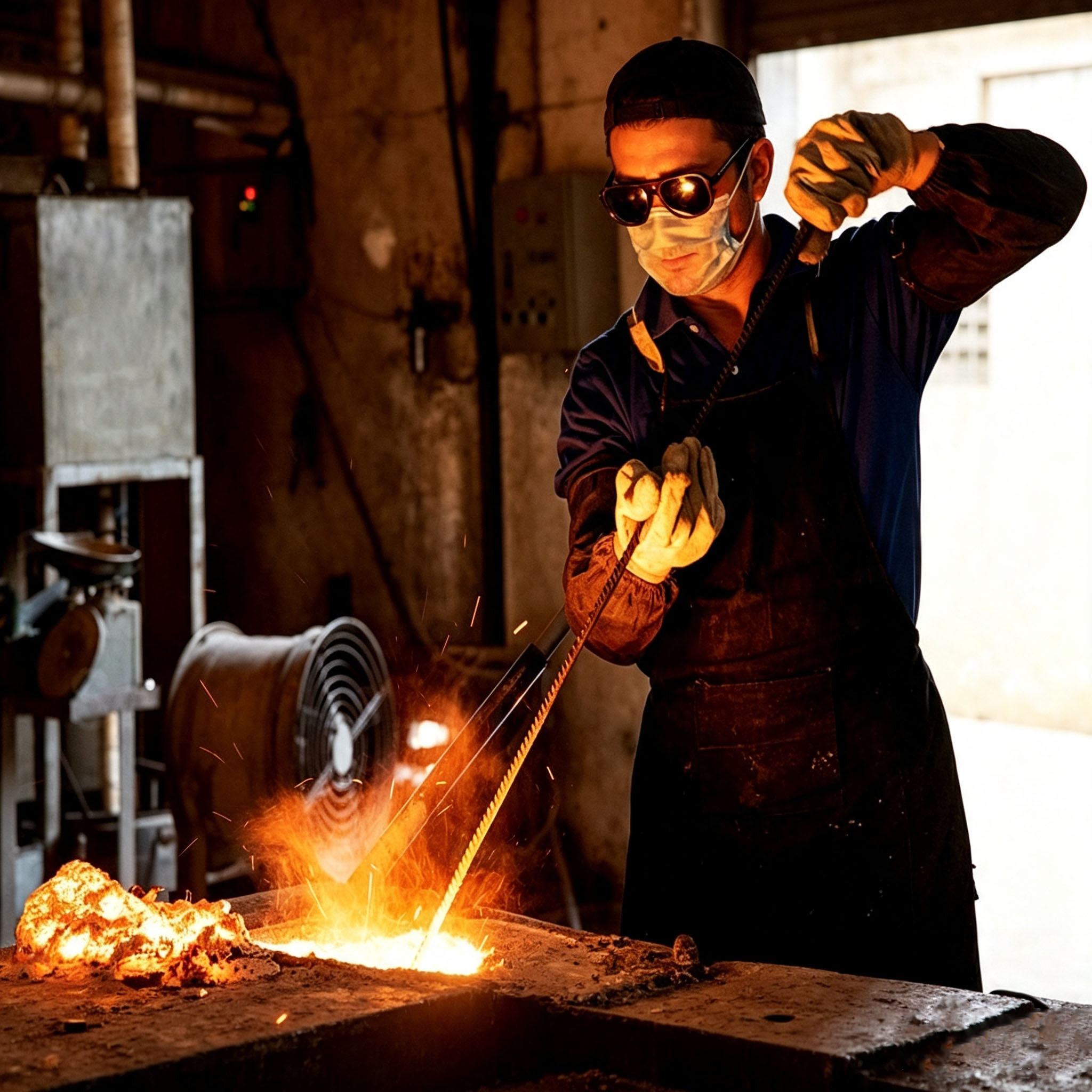

Операция литья металла

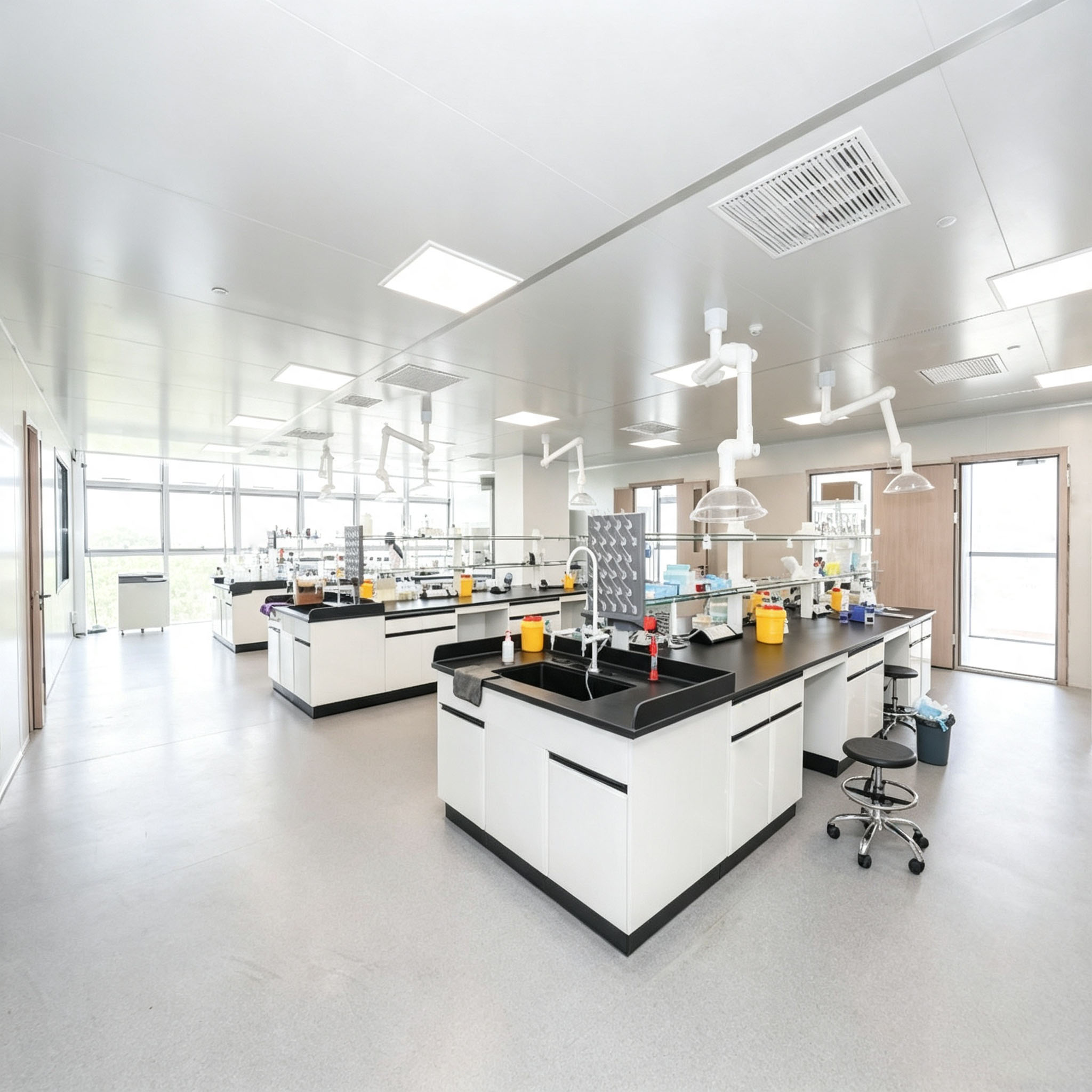

Лабораторное применение
В1: Можно ли настроить диаметр и угол центрального отверстия?
А: Абсолютно. Диаметр центрального отверстия варьируется от 3 мм до 30 мм. Мы можем обрабатывать конические, прямые или ступенчатые отверстия. Мы также можем спроектировать отверстия с двойным центром, эксцентричные отверстия или конструкции с несколькими отверстиями в соответствии с вашими требованиями к потоку металла.
Вопрос 2: Какие еще графитовые изделия можно изготовить по индивидуальному заказу, помимо графитовых тиглей с центральными отверстиями?
Ответ: Мы поддерживаем настройку всего спектра графитовой продукции, охватывающей четыре основных производственных процесса: графитовые тигли с центральными отверстиями, графитовые формы для слитков, графитовые нагревательные элементы, графитовые уплотнительные кольца, графитовые втулки, графитовые стержни, графитовые электроды для электроэрозионной обработки, спеченные графитовые дуги, графитовые блоки высокой чистоты и различные графитовые формы нестандартной формы с отверстиями или без них. Мы можем изготовить их по чертежам заказчика.
В3: Как мы можем установить долгосрочное и стабильное партнерство в сфере поставок с вашей компанией?
О: ① Прямые поставки с фабрики-источника обеспечивают строгий контроль качества и конкурентоспособные цены напрямую с фабрики, гарантируя взаимную выгоду для обеих сторон;
② Круглосуточное быстрое реагирование на запросы со специальным менеджером по работе с клиентами, обеспечивающим индивидуальную поддержку на протяжении всего процесса заказа;
③ Мы предоставляем бесплатную техническую поддержку для обеспечения совместимости приложений, оптимизируем выбор тигля и помогаем снизить затраты клиентов на расходные материалы. Дружеское напоминание: при запросе ценового предложения укажите точные габаритные чертежи, требуемые параметры чистоты графита и требования к процессу изготовления центрального отверстия, чтобы мы могли предоставить точное ценовое предложение и оптимальное производственное решение.
Вопрос 4: Каковы основные меры предосторожности при ежедневном использовании графитовых тиглей с центральными отверстиями?
A: Четыре основных правила эксплуатации для защиты конструкции центрального отверстия и продления срока службы:
① Перед использованием нового тигля медленно обожгите его при температуре 500°C, чтобы он высох, и храните его в сухом месте;
② Оставьте место для теплового расширения при загрузке материала; не заполняйте тигель до отказа и не сжимайте материал;
③ Обращайтесь с тиглем осторожно во время заливки и транспортировки, чтобы избежать сильных ударов по стенкам центрального отверстия;
④ Не направляйте сильное окислительное пламя на боковые стенки или центральное отверстие, чтобы минимизировать потери от окисления.
В5: Как предотвратить засорение центрального отверстия во время литья?
Ответ: Во-первых, обеспечьте тщательный предварительный нагрев и соответствие температуры расплавленного металла технологическим требованиям; во-вторых, не допускать попадания мусора в насадку во время зарядки; мы также можем оптимизировать угол конуса сопла и отделку внутренней стенки для улучшения потока. Если происходит засорение, наши инженеры могут помочь проанализировать причину.
В6: Что делать, если размеры полученного товара не соответствуют техническим характеристикам?
О: мы проводим 100% проверку размеров перед отправкой. Если отклонения в размерах вызваны нашей виной, мы обещаем предоставить бесплатную замену или возврат средств и покрыть расходы на доставку.
В7: Можете ли вы предоставить образцы? Кто платит за доставку?
А: Да. Обычно мы предоставляем образцы стандартных размеров бесплатно (но вы несете ответственность за расходы по международной экспресс-доставке). За специальные образцы негабаритных размеров мы взимаем только базовую стоимость материала.
