▍ Позиционирование основного продукта

Большие графитовые тигли Jiangxi Ningheda отличаются от маленьких тиглей ювелирного качества весом 1–5 кг, которые обычно встречаются на рынке; они специально разработаны для крупномасштабного непрерывного промышленного производства. Эти продукты, изготовленные с использованием процессов изостатического прессования (CIP) или компрессионного формования, имеют плотность 1,72–1,85 г/см³ и плотную однородную внутреннюю структуру. Они выдерживают механические и термические нагрузки сотен килограммов расплавленного металла, обеспечивая длительную стабильную работу в суровых условиях.

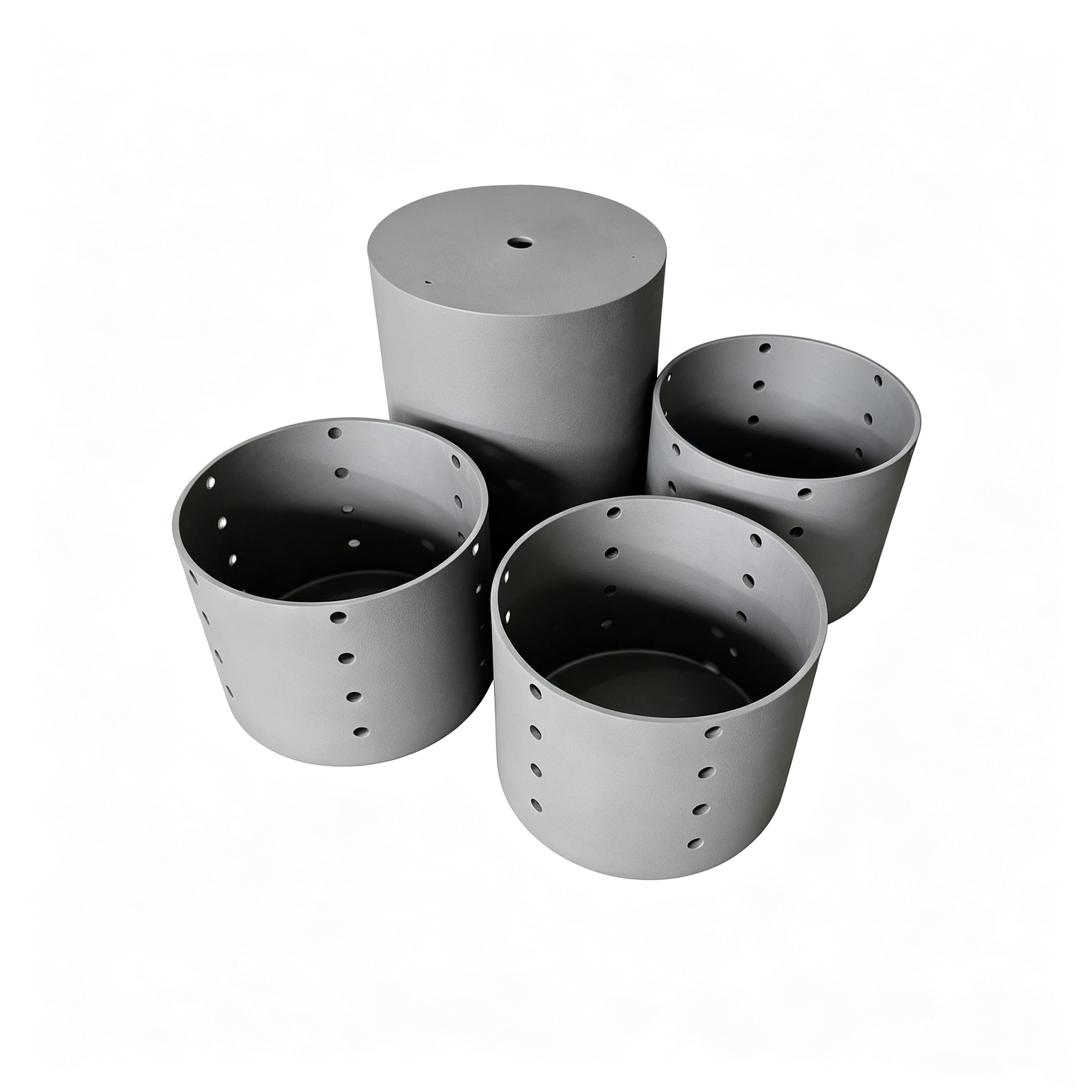

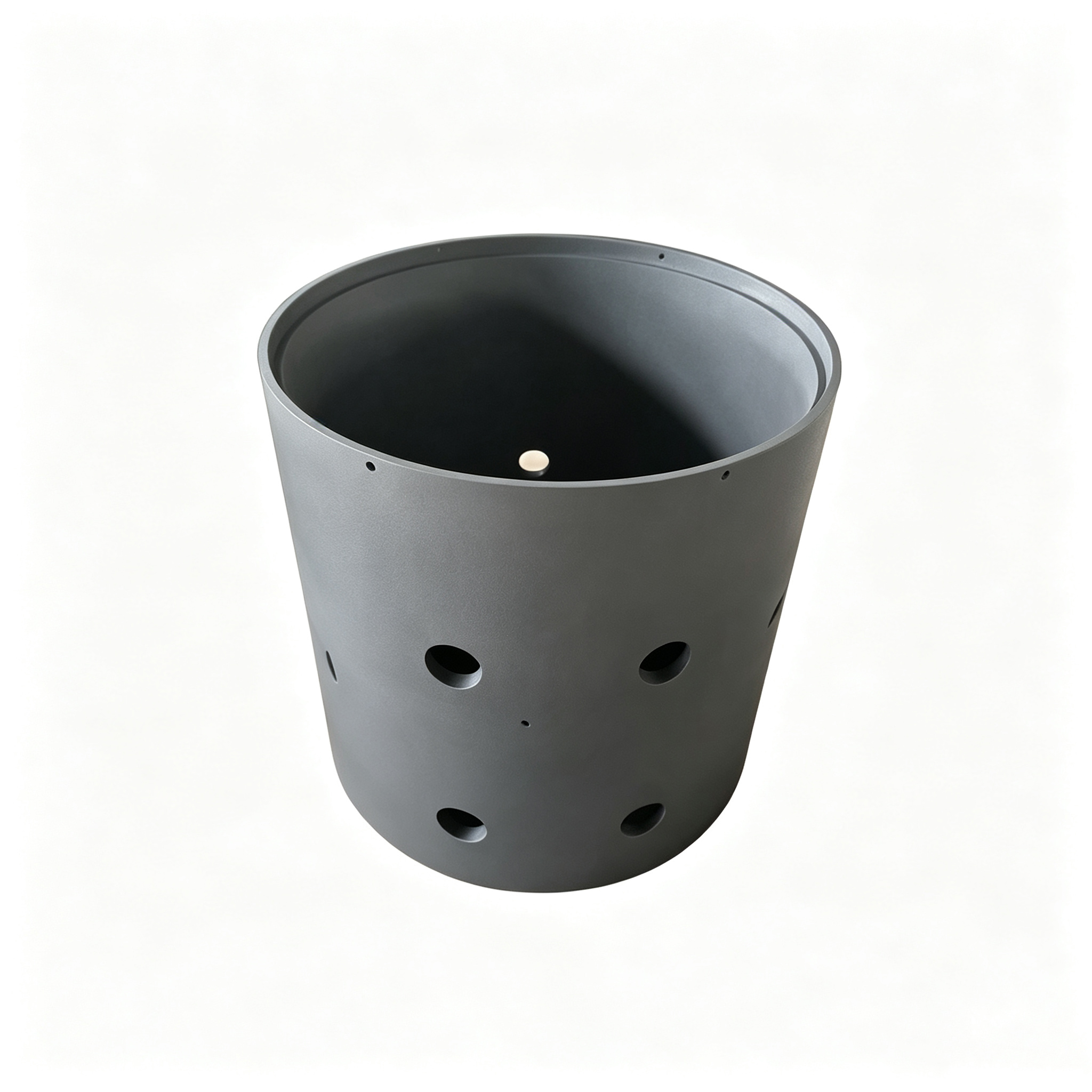

Перфорированный графитовый тигель

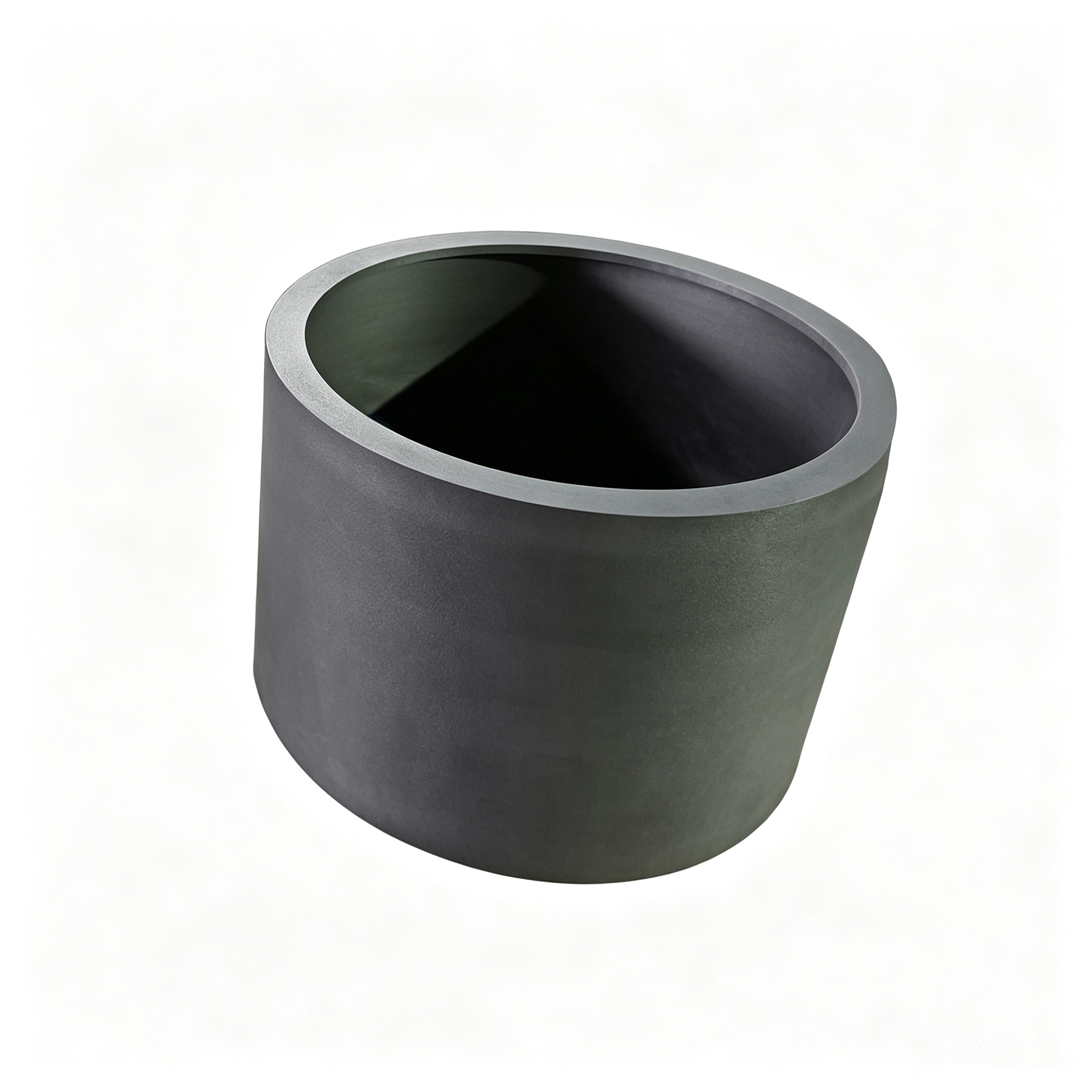

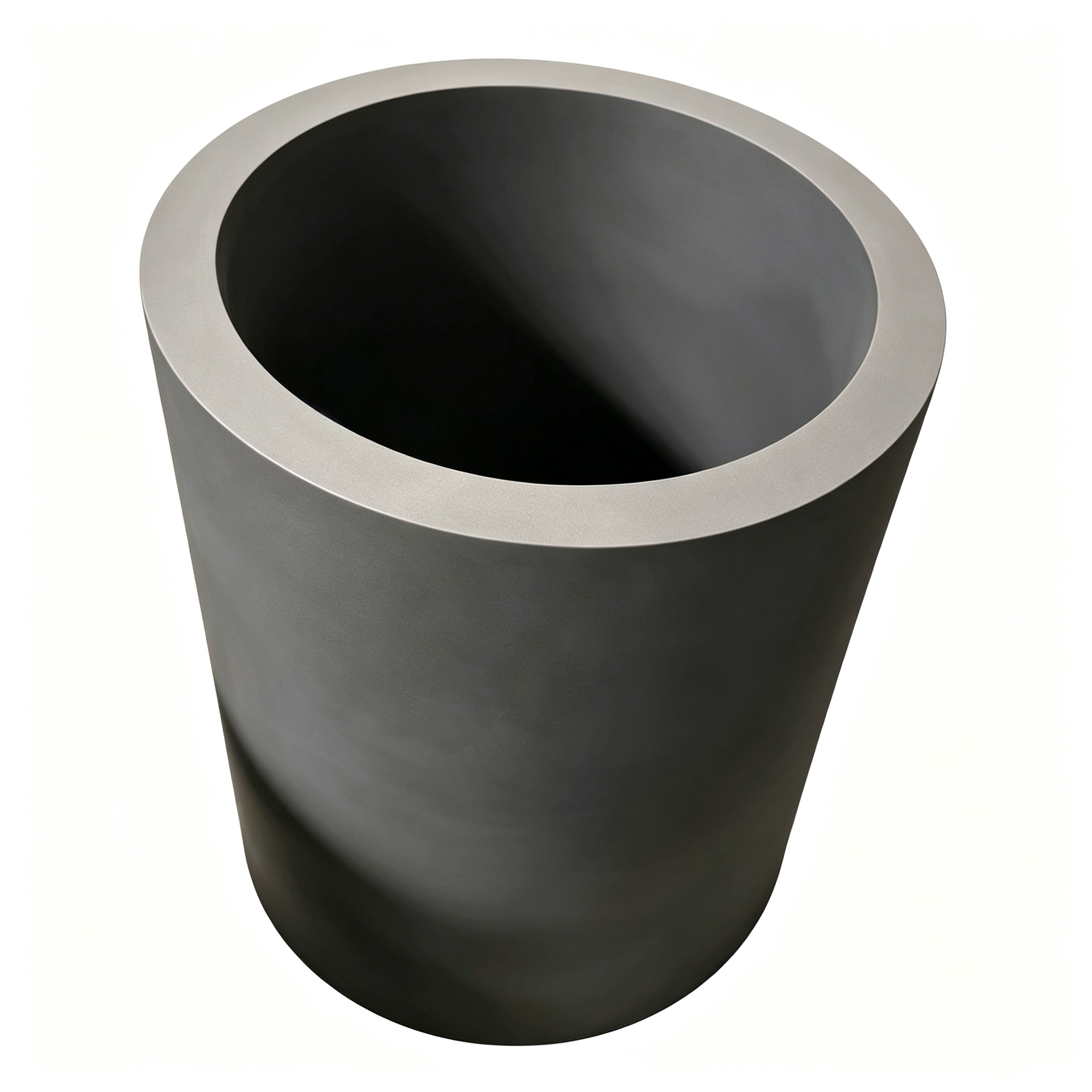

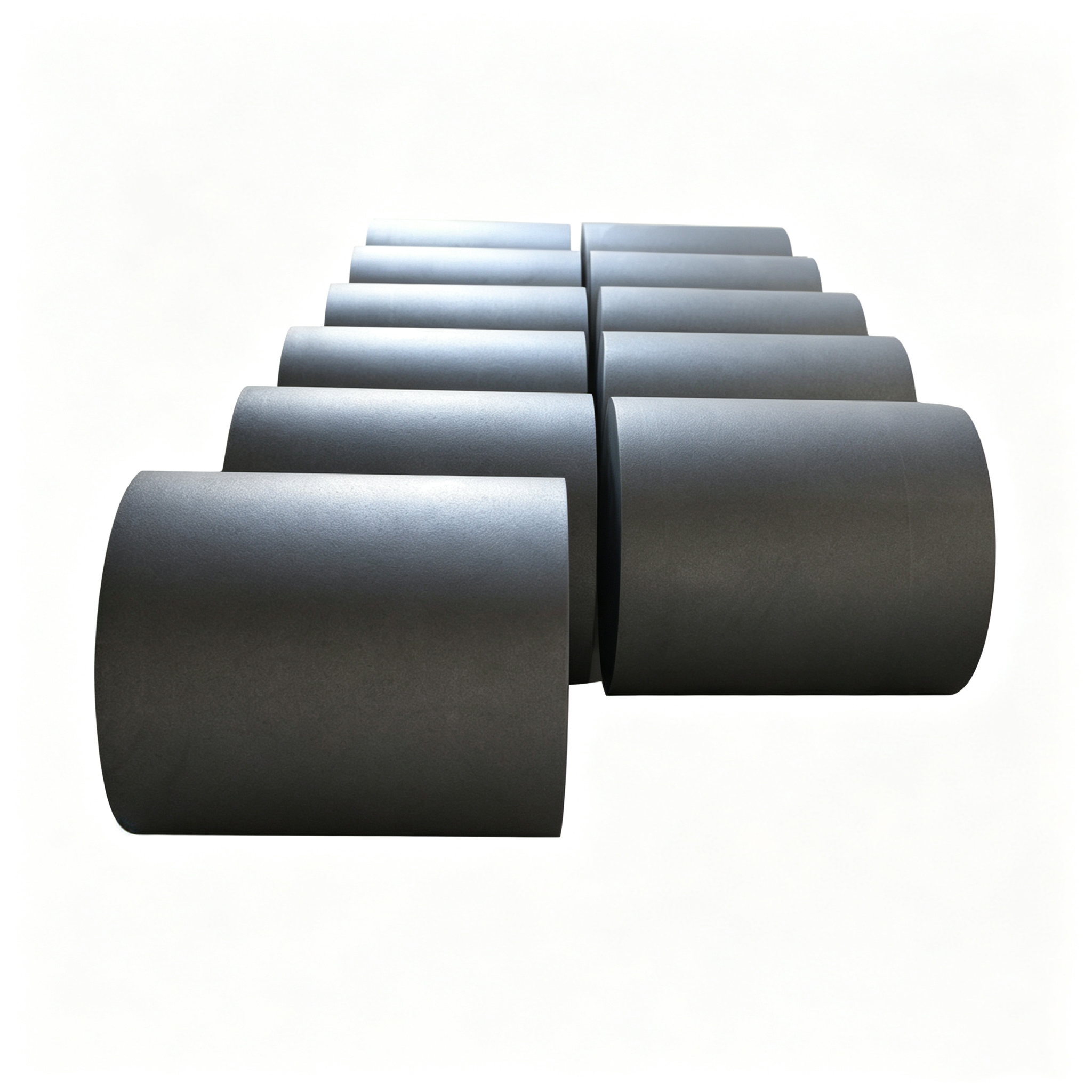

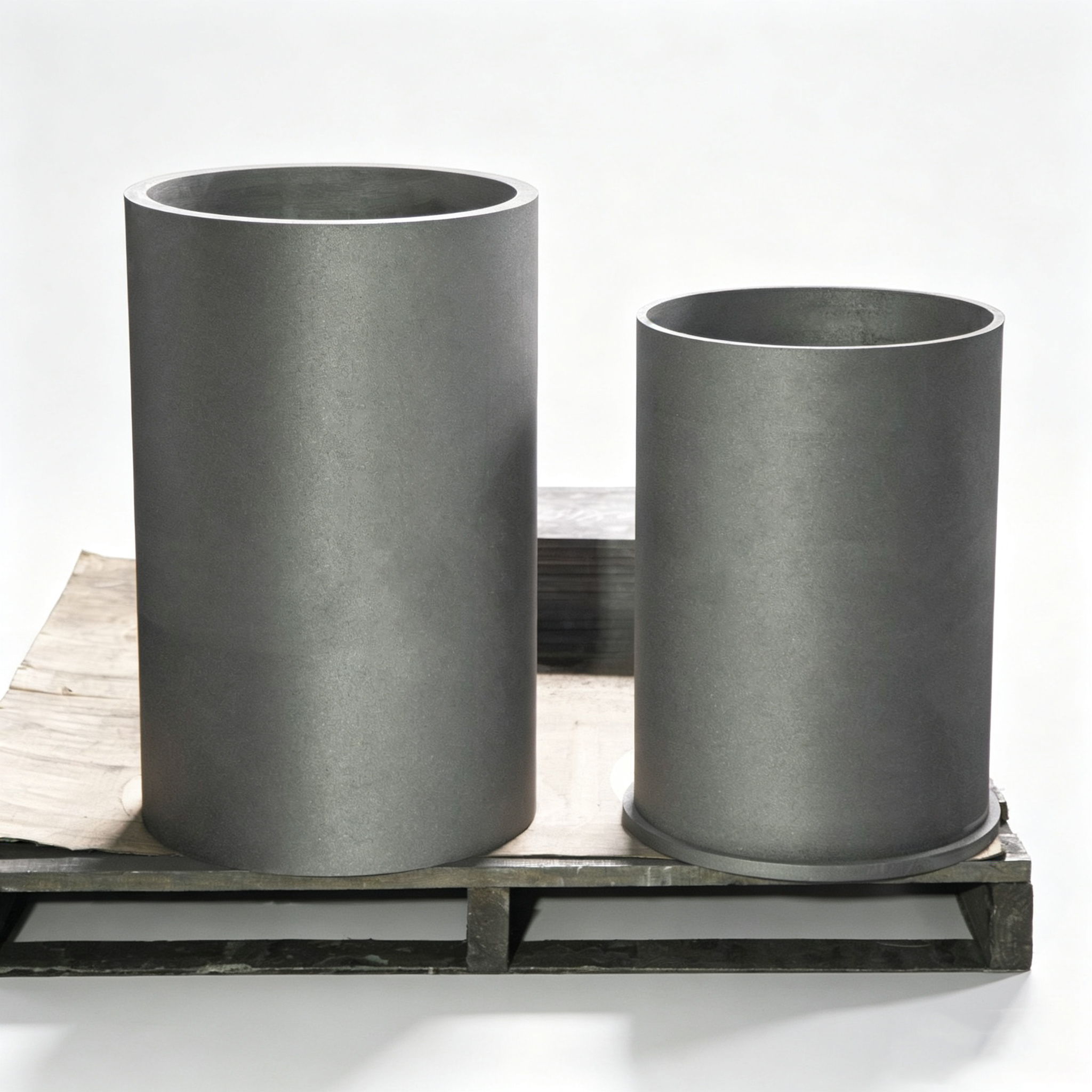

Цилиндрический графитовый тигель

▍ Преимущества в материалах и производственных процессах

• Тщательно отобранное сырье

Графит высокой чистоты: чистота графита ≥99%, зольность ≤0,3% (стандартная марка)/≤0,1% (высокочистая марка)

Специальный асфальтовый кокс: смесь высококачественного нефтяного и асфальтового кокса используется для оптимизации степени графитизации.

Состав присадок: запатентованные присадки повышают стойкость к окислению и механическую прочность.

• Сравнение процессов формования

• Высокотемпературная графитационная обработка

Заготовка тигля подвергается графитизации при высоких температурах в диапазоне от 2400°С до 3000°С, превращая аморфный углерод в кристаллический графит, что значительно улучшает теплопроводность, снижает электросопротивление и повышает химическую инертность.

Скошенный графитовый тигель

Придонный графитовый тигель

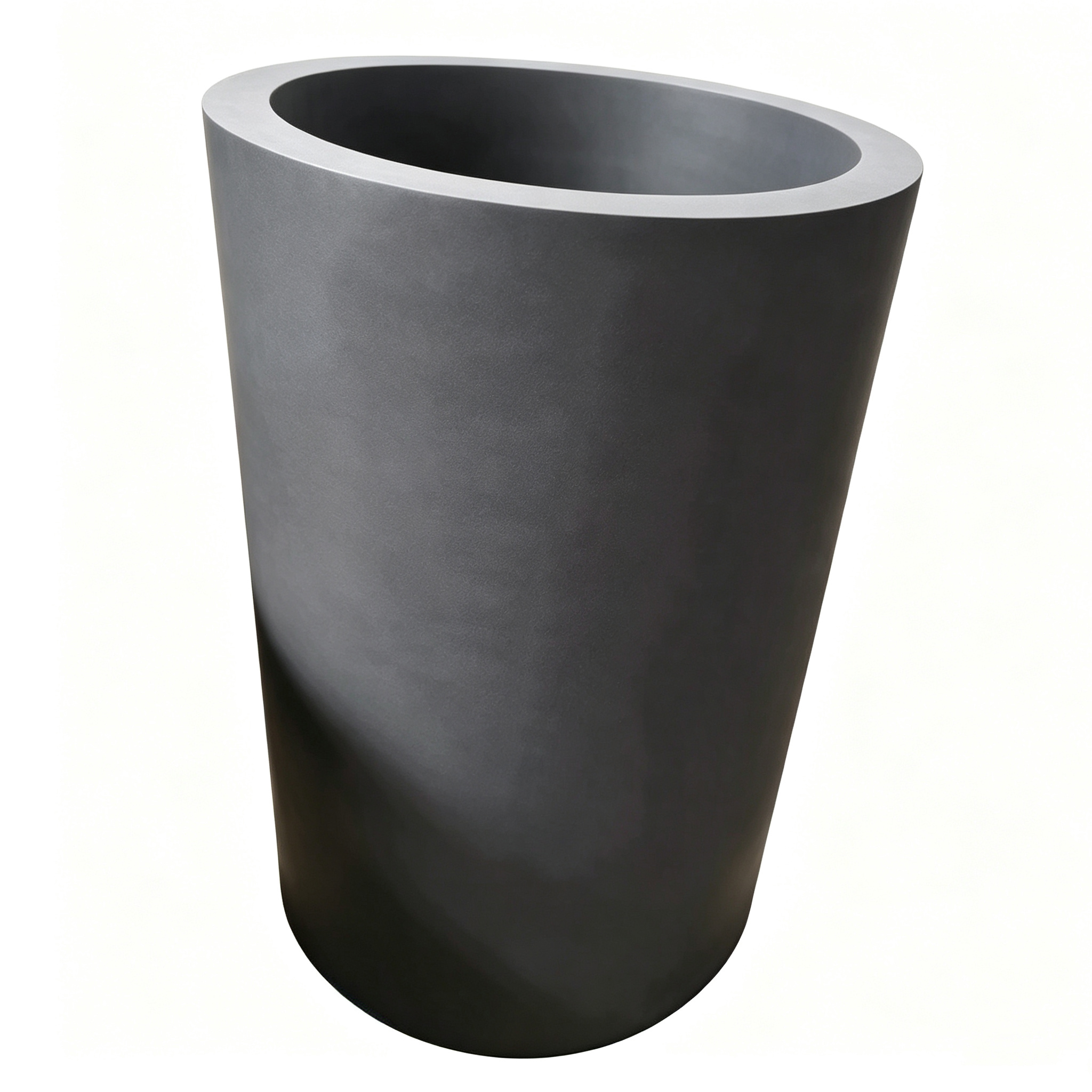

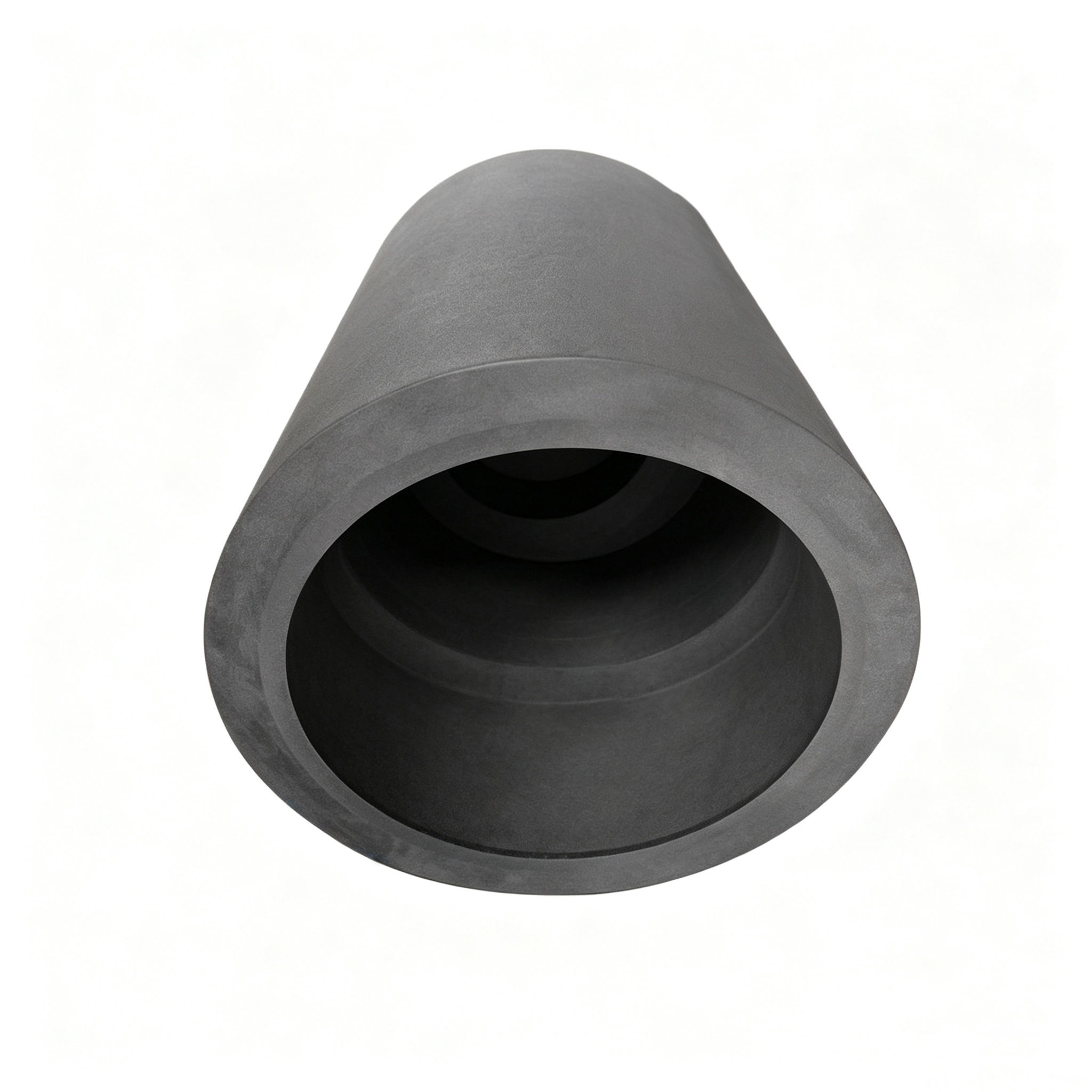

Конический графитовый тигель

▍ Технические характеристики

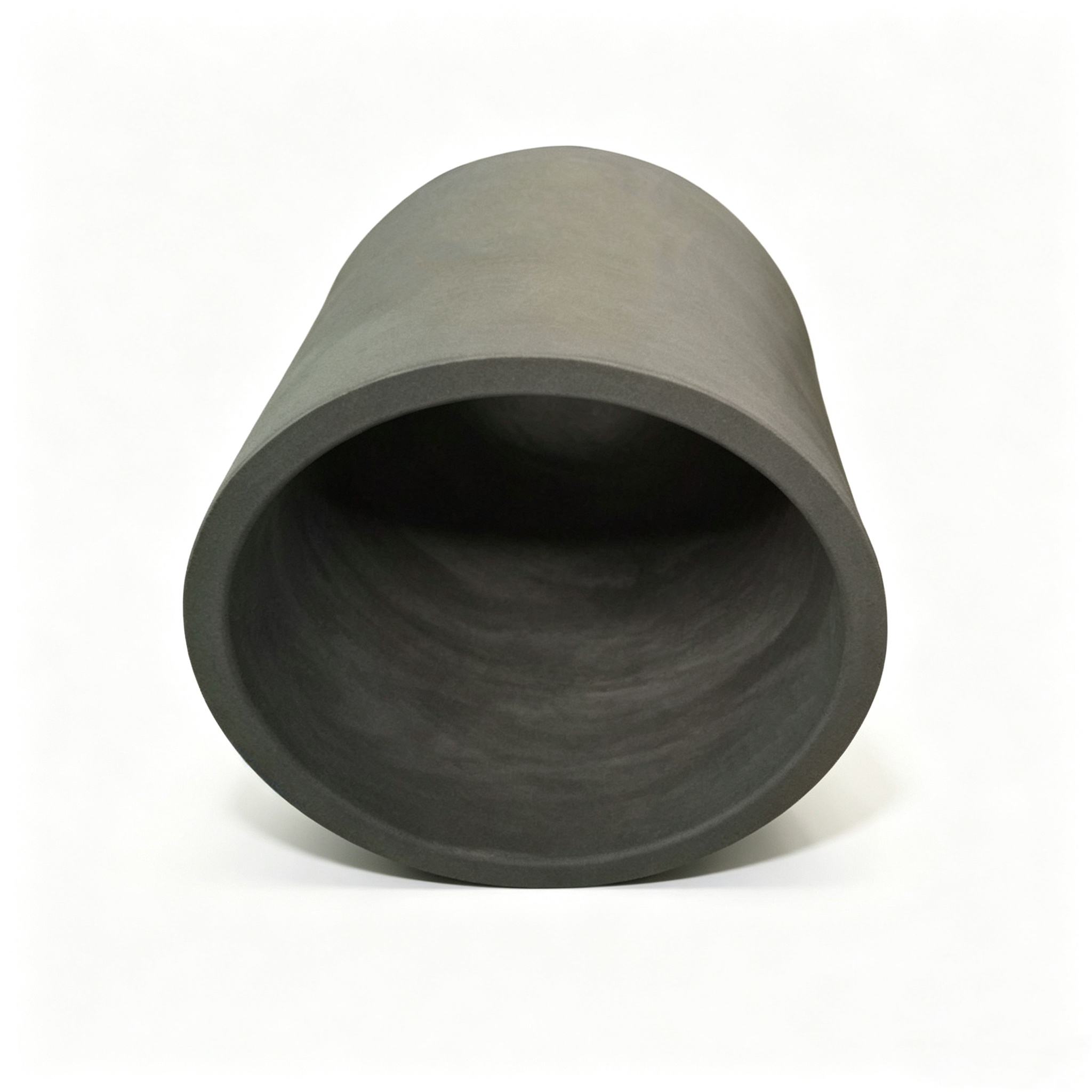

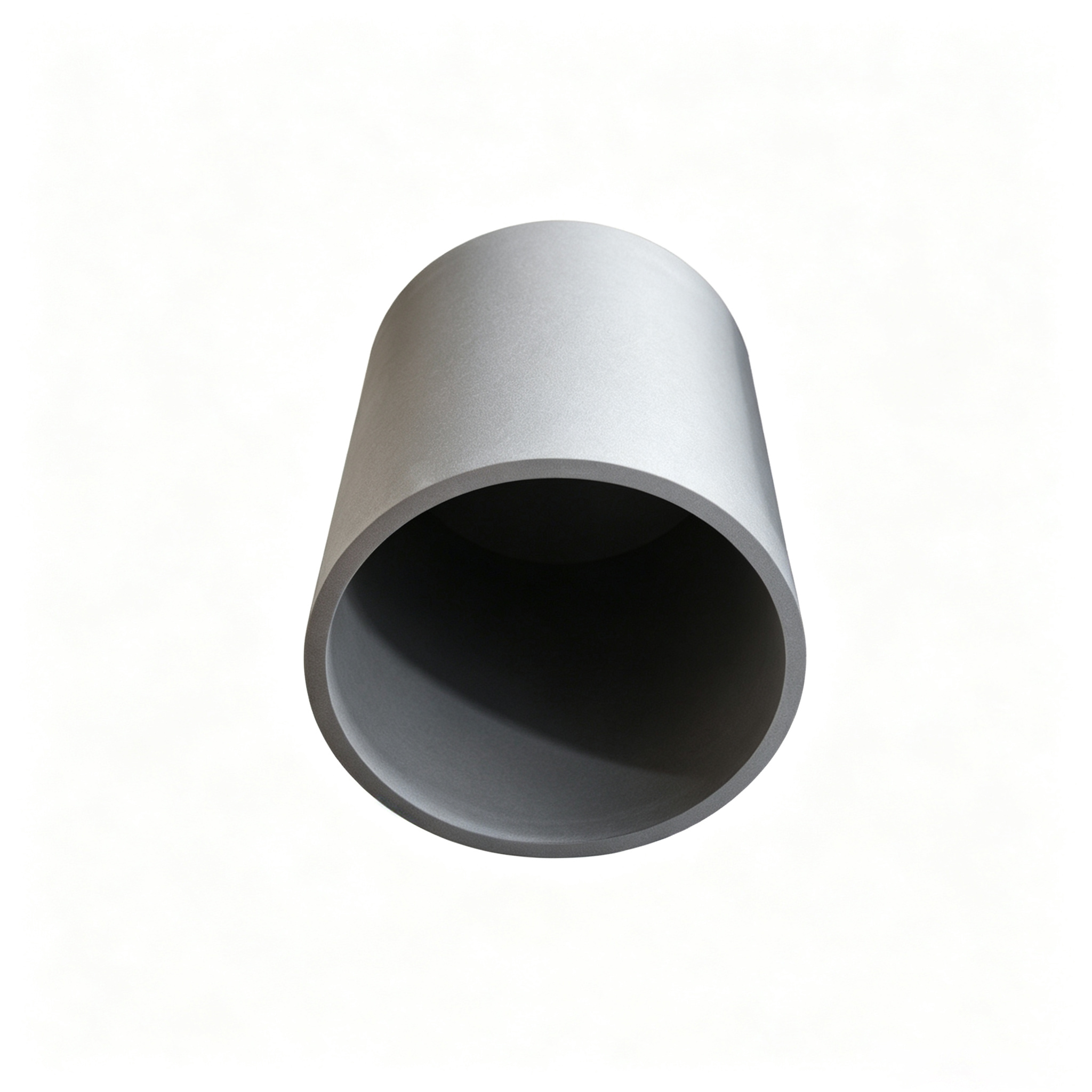

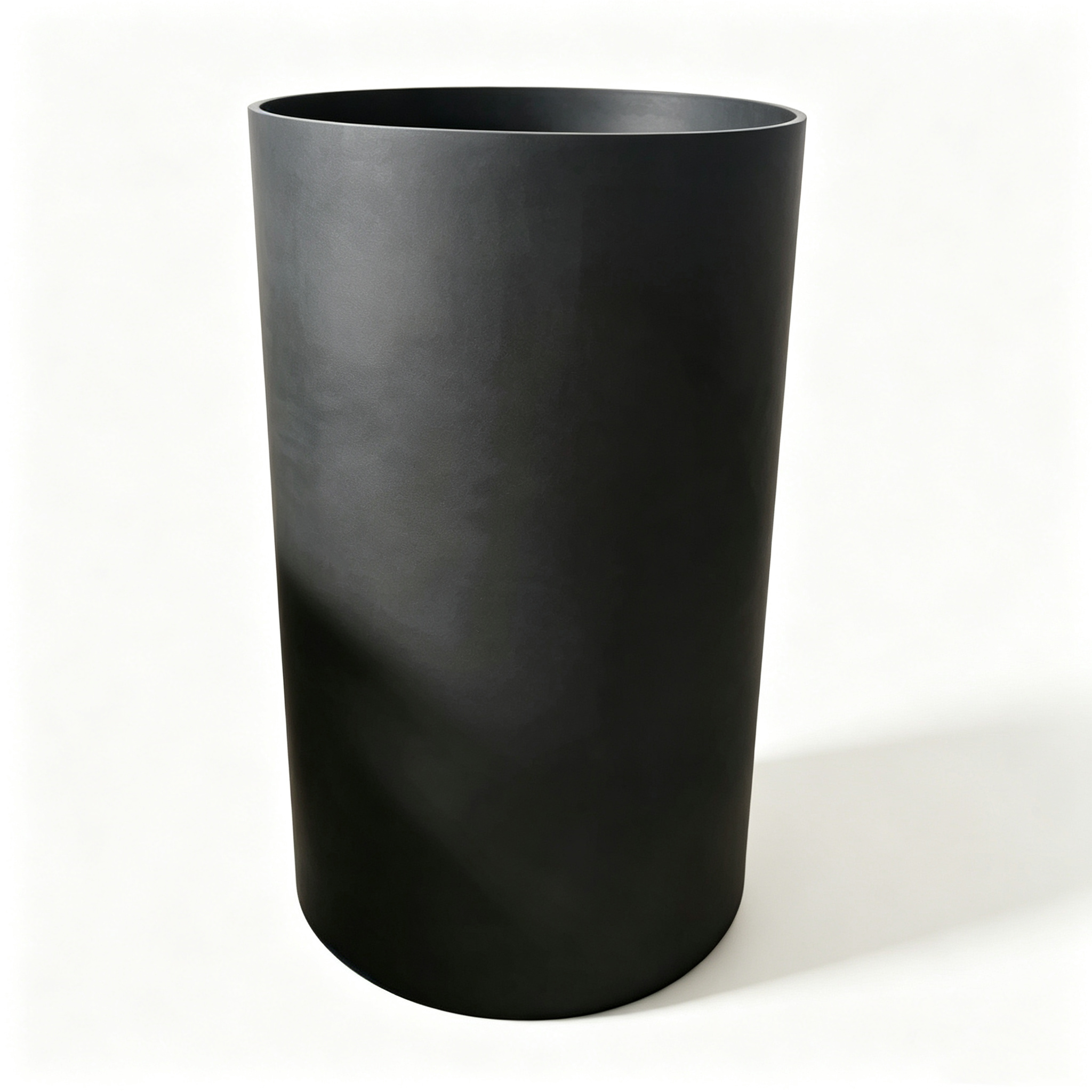

Толстостенный графитовый тигель

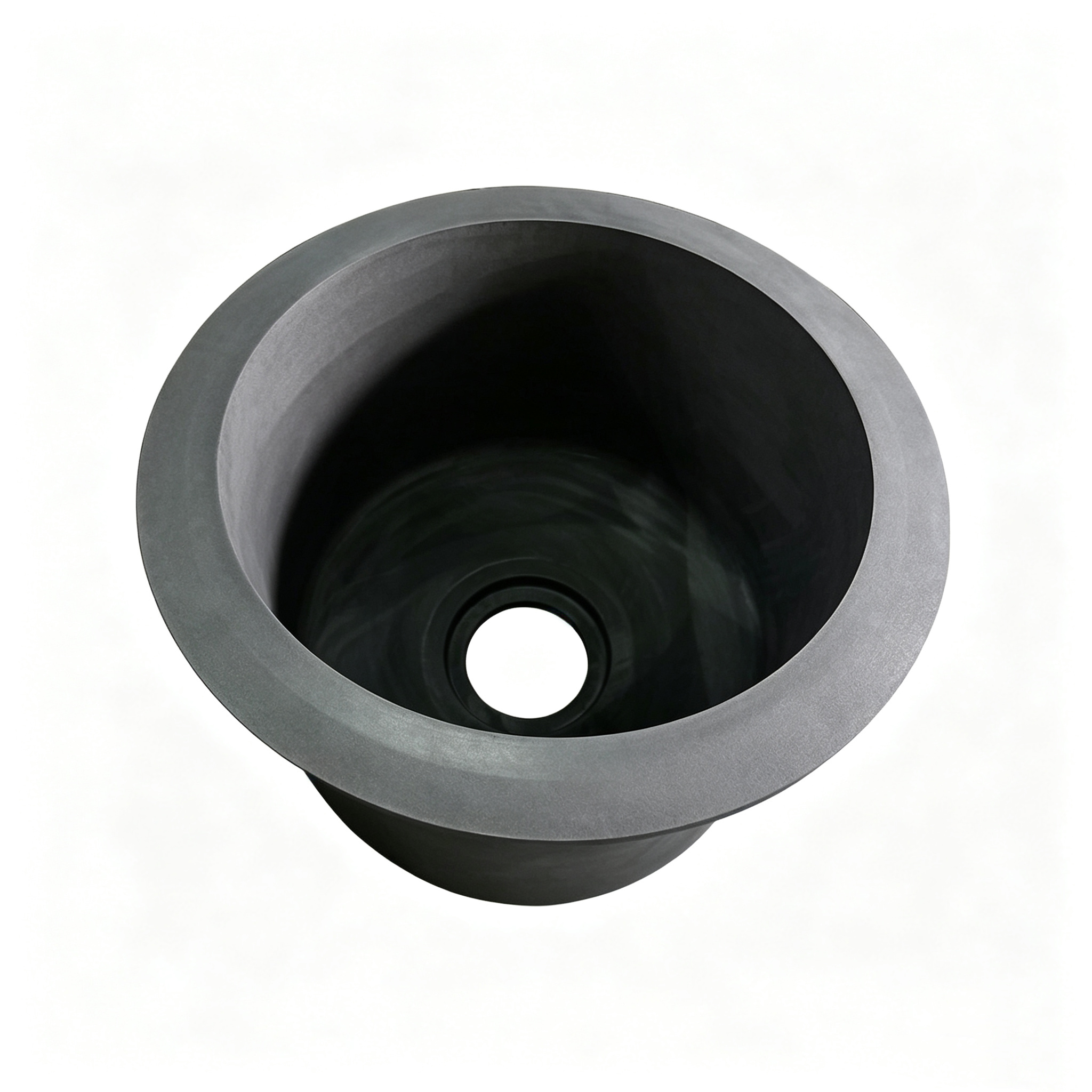

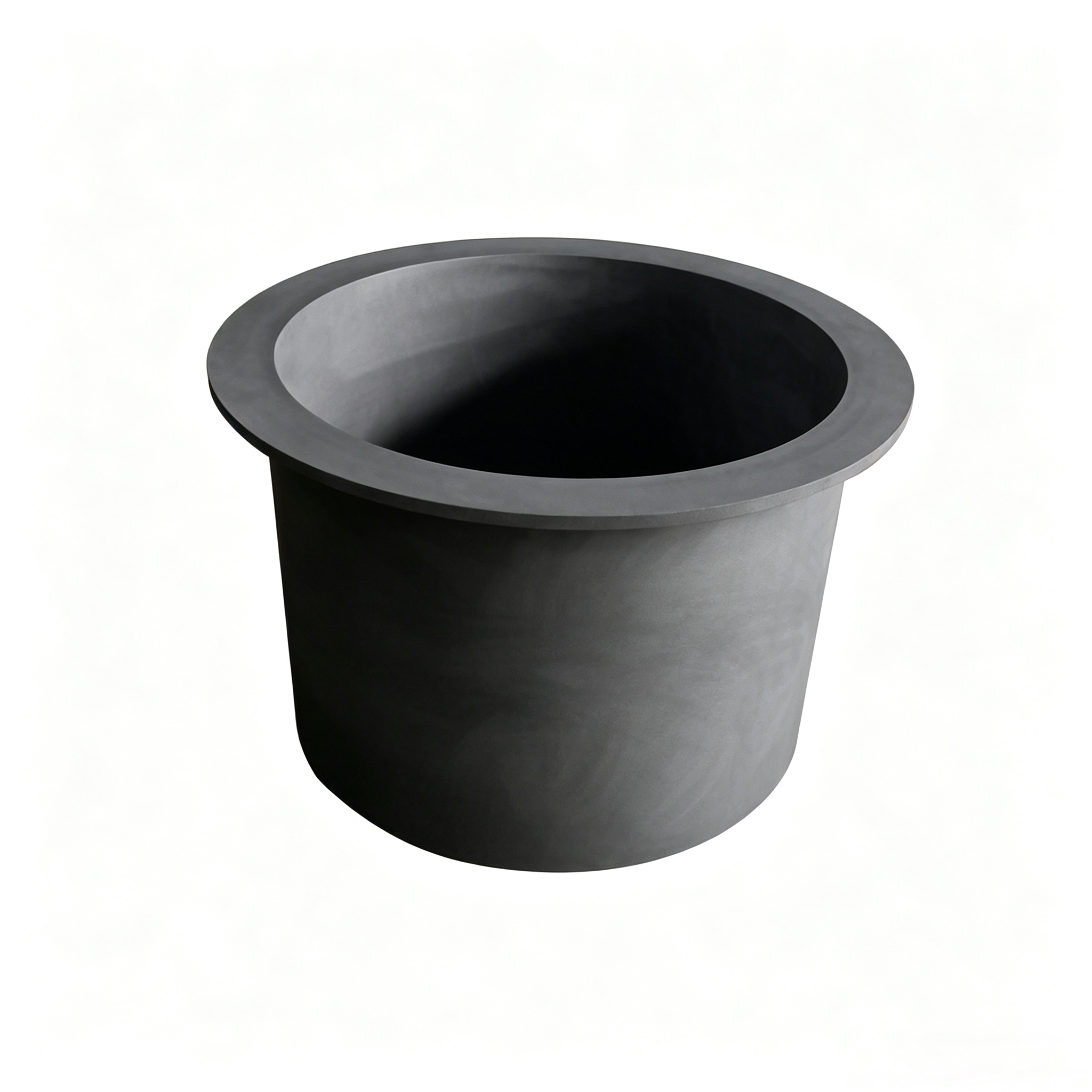

Фланцевый графитовый тигель

Тонкий графитовый тигель

▍ Почему стоит выбрать большие графитовые тигли Jiangxi Ningheda?

• Преимущество 1: очень большая емкость, несущая способность промышленного уровня. В отличие от небольших ювелирных тиглей, представленных на рынке (1–5 кг), продукция Ningheda начинается с 50 кг за единицу и может достигать 500 кг и разработана специально для больших индукционных печей, печей сопротивления и печей, работающих на топливе. Толстостенная конструкция (варианты толщины стенок варьируются от 15 до 50 мм) выдерживает статическое давление и термический удар сотен килограммов расплавленного металла, исключая риск деформации или растрескивания.




• Преимущество 2: улучшение теплопроводности на 30 %, что приводит к экономии энергии и снижению потребления. Графит имеет теплопроводность 100–130 Вт/(м·К), что более чем в пять раз превышает теплопроводность керамических материалов. Тепло передается быстро и равномерно, сокращая время плавления на 25–30% и значительно снижая расход топлива или электроэнергии. На примере выплавки 200-килограммового алюминиевого слитка использование графитовых тиглей Нингеда позволяет сэкономить примерно 15–20% затрат на электроэнергию по сравнению с графитовыми тиглями с футеровкой из глины.




• Преимущество 3: Химическая инертность обеспечивает чистоту металла. При высоких температурах графит не вступает в реакцию с алюминием, медью, золотом, серебром, платиной и большинством сплавов, что предотвращает загрязнение примесями. Продукты высокой чистоты имеют зольность ≤0,05% и примеси металлов ≤3 ppm, что соответствует строгим требованиям чистоты для полупроводникового кремния, фотоэлектрического поликремния, аэрокосмических жаропрочных сплавов и других применений.




• Преимущество 4: отличная стойкость к термическому удару, увеличение срока службы на 40 %. Низкий коэффициент теплового расширения (2,5–3,0 × 10⁻⁶/°C) в сочетании с оптимизированной микроструктурой позволяет тиглю выдерживать быстрые циклы охлаждения и нагрева. Стандартные изделия выдерживают ≥50 циклов термического удара, а изделия высокой чистоты выдерживают ≥80 циклов, продлевая срок службы более чем на 40% по сравнению с традиционными глиняно-графитовыми тиглями и снижая частоту замены и потери из-за простоев производства.




• Преимущество 5: Полноразмерная настройка для точной совместимости оборудования. Мы предлагаем различные конфигурации, в том числе цилиндрические, бочкообразные, конические, с носиком и крышкой. Внутренний диаметр, внешний диаметр, высота, толщина стенок и кривизна дна могут быть настроены в соответствии с размерами печи заказчика. Мы поддерживаем прецизионную обработку на станках с ЧПУ с размерной точностью ±0,5 мм, обеспечивая идеальную совместимость с индукционными печами и печами сопротивления и предотвращая неравномерное распределение тепла или помехи при установке.




• Преимущество 6: Прямо от производителя, контролируемые затраты Jiangxi Ningheda New Materials Co., Ltd. обладает возможностями всей производственной цепочки, от обжига сырья до переработки готовой продукции. За счет исключения посредников наши цены на 30–50% ниже, чем у импортных брендов. Мы поддерживаем все: от мелкосерийных образцов (без минимального объема заказа) до крупномасштабного OEM-производства, гибко удовлетворяя потребности всех типов клиентов.

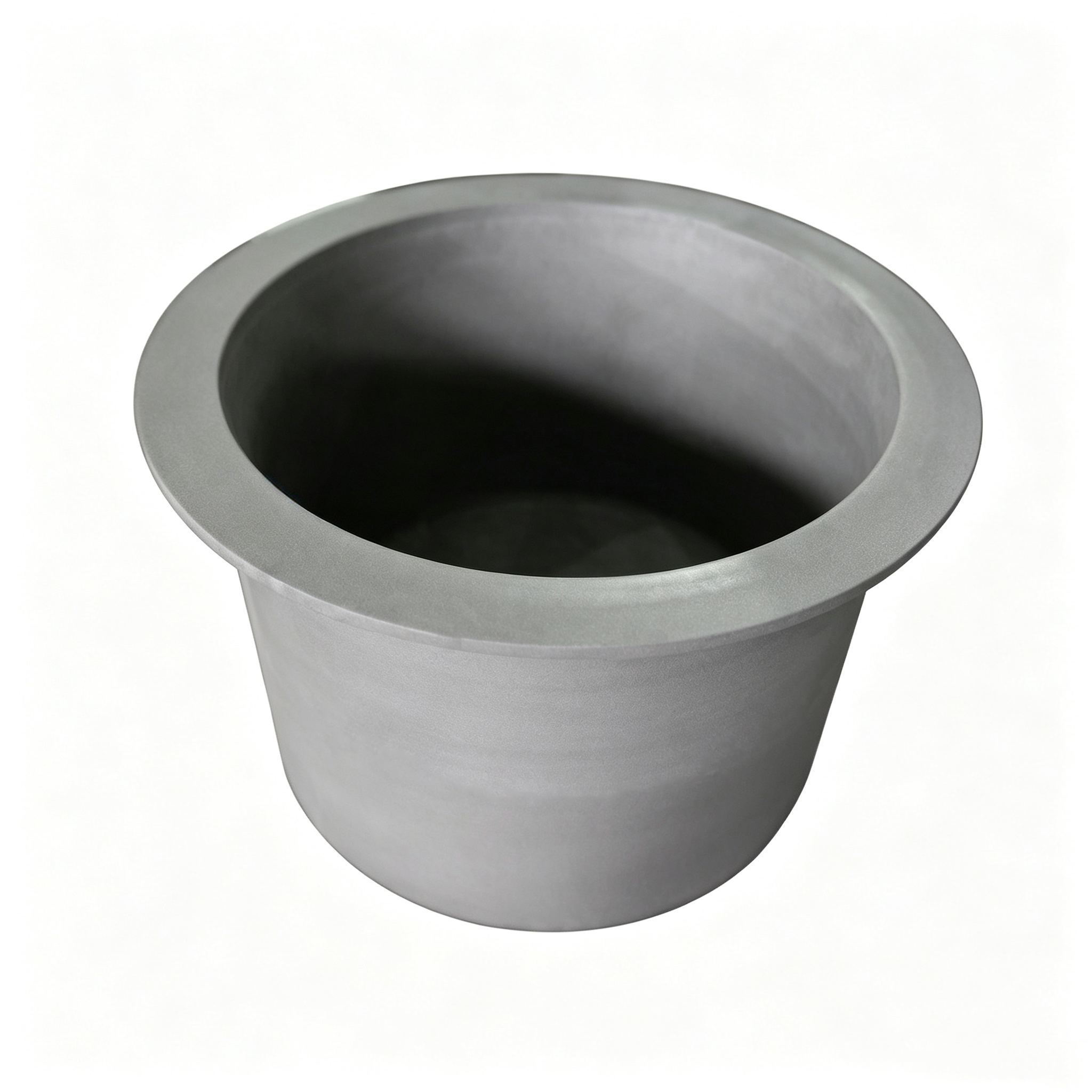

Конический графитовый тигель

Короткий графитовый тигель

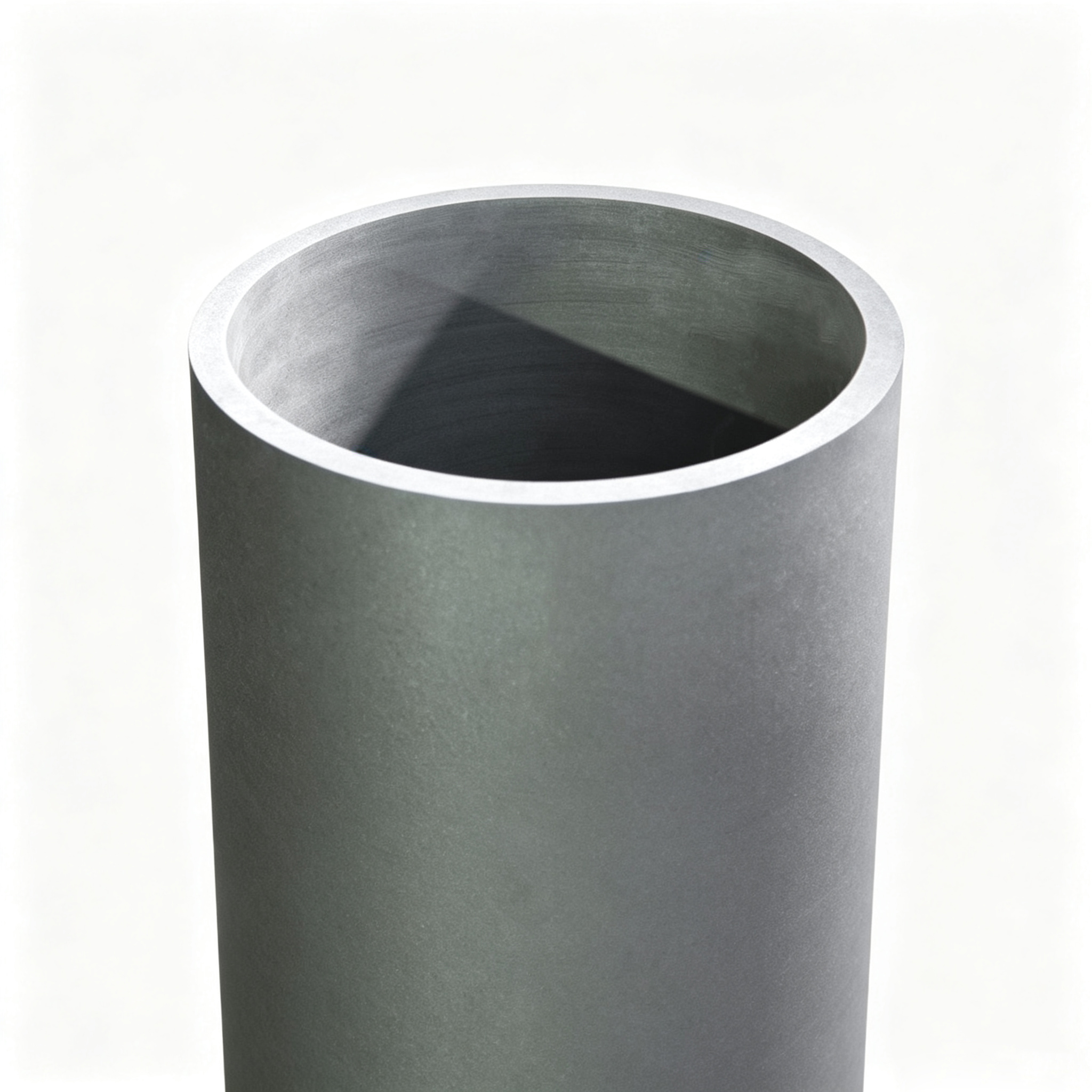

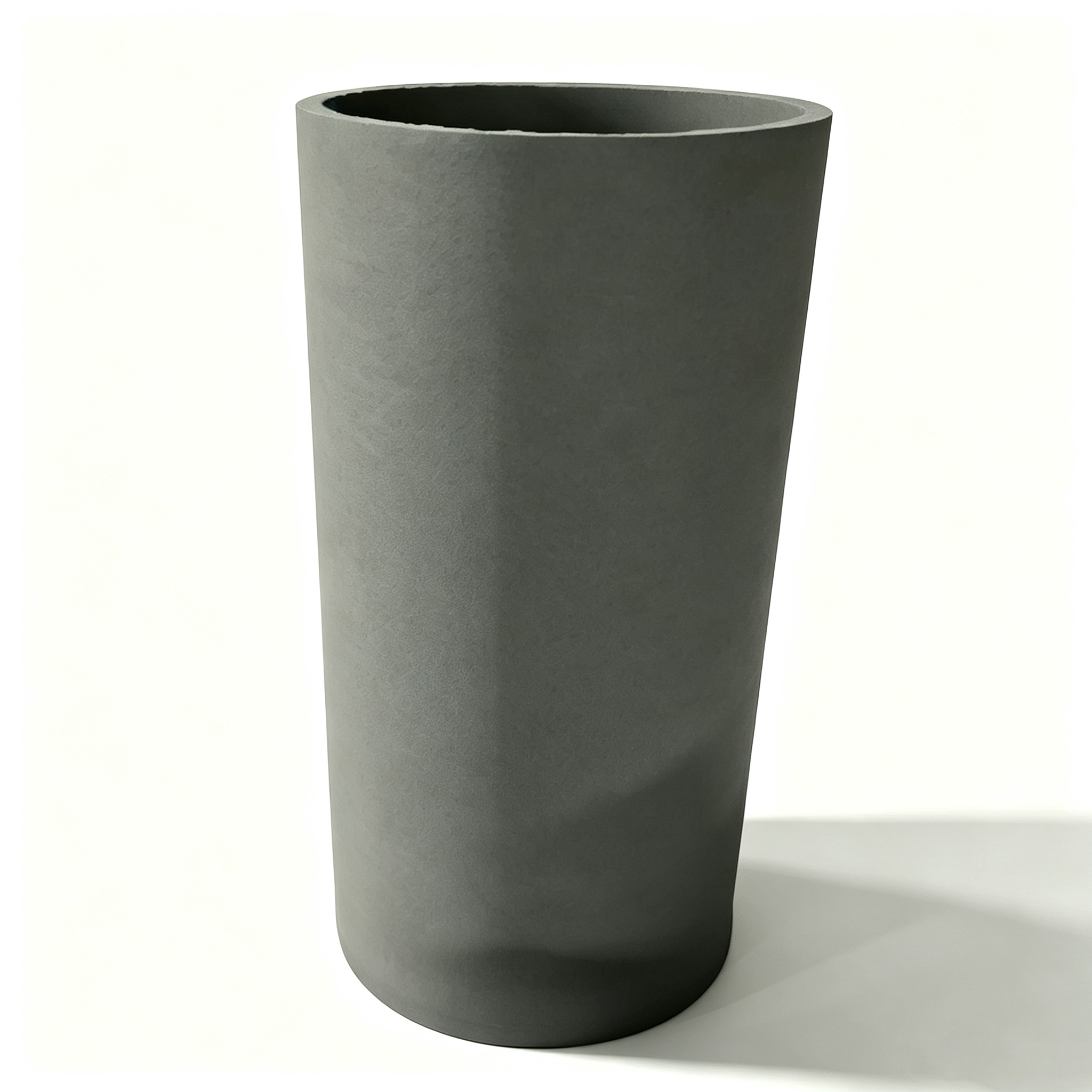

Высокий графитовый тигель

▍ Сценарии применения и решения

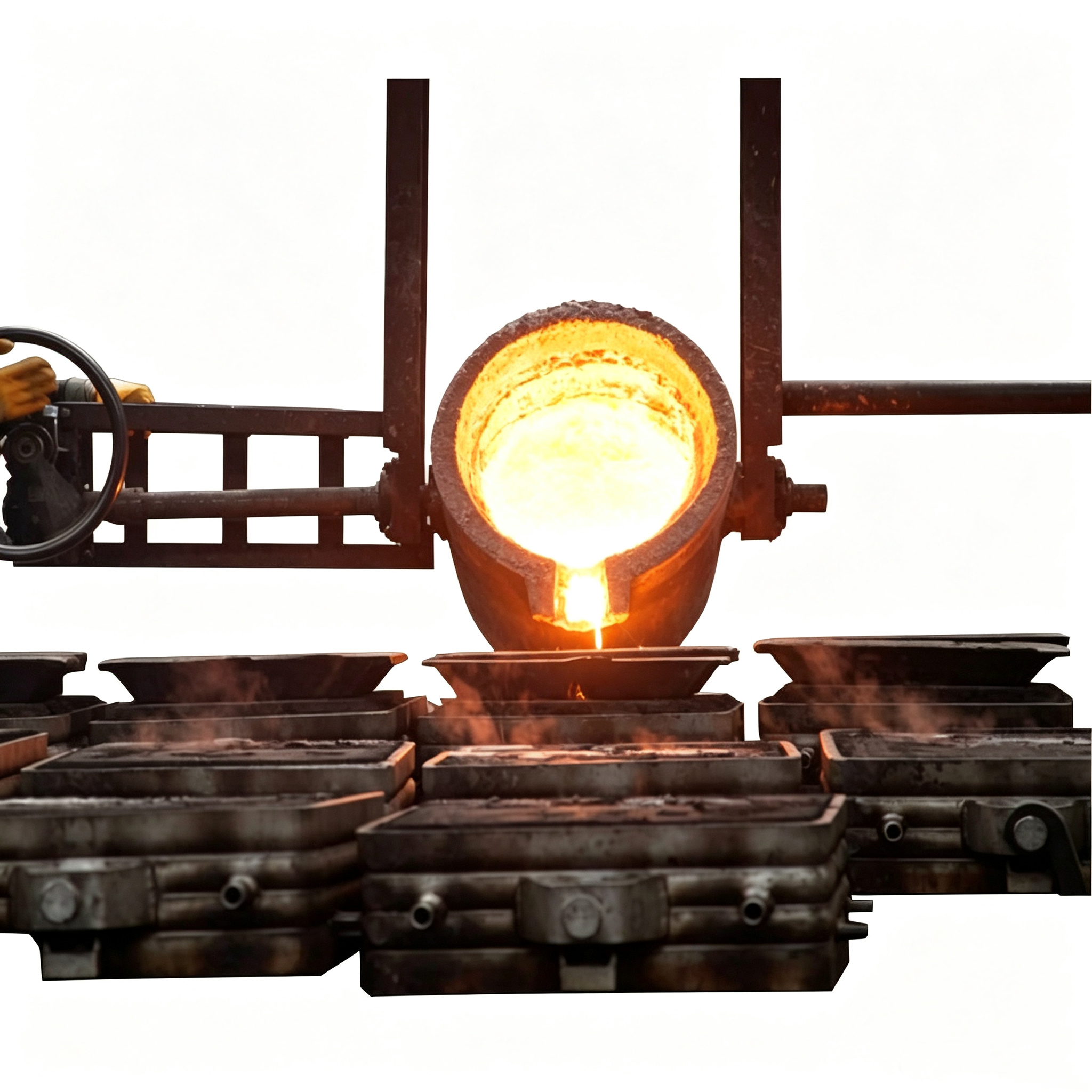

• Аффинаж драгоценных металлов (золото, серебро, платина, палладий)

Типичные области применения: литье ювелирных изделий, переработка электронного лома, восстановление катализаторов, стоматологические сплавы.

Рекомендуемая вместимость: 50–200 кг (класс высокой чистоты)

Преимущества продукта: Высокочистая марка с зольностью ≤0,1%, не вызывающая примесей драгоценных металлов; коэффициент извлечения при переработке ≥99,5%; подходит для вакуумной индукционной плавки и защиты атмосферы инертного газа

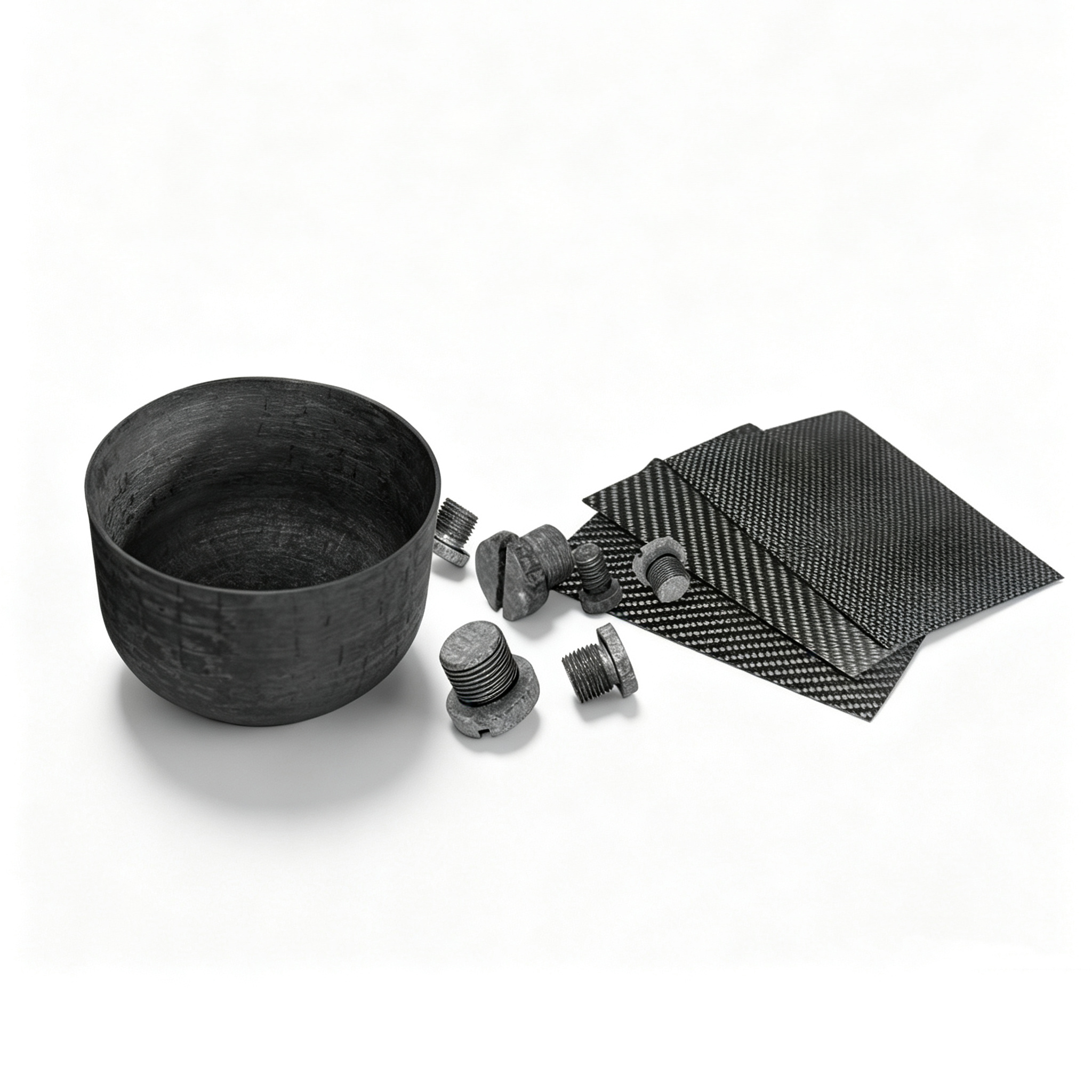

• Получение углерод-углеродных композитов

Типичные области применения: термоконструкционные компоненты аэрокосмической отрасли, тепловые поля в фотоэлектрических монокристаллических печах, заготовки тормозных дисков.

Рекомендуемая мощность: настраивается в зависимости от типа печи CVD/CVI.

Преимущества продукта: Химически инертен, не загрязняет углерод-углеродную матрицу; превосходная высокотемпературная стабильность: температура процесса CVD достигает 2000°C+; многоразовый, что снижает производственные затраты

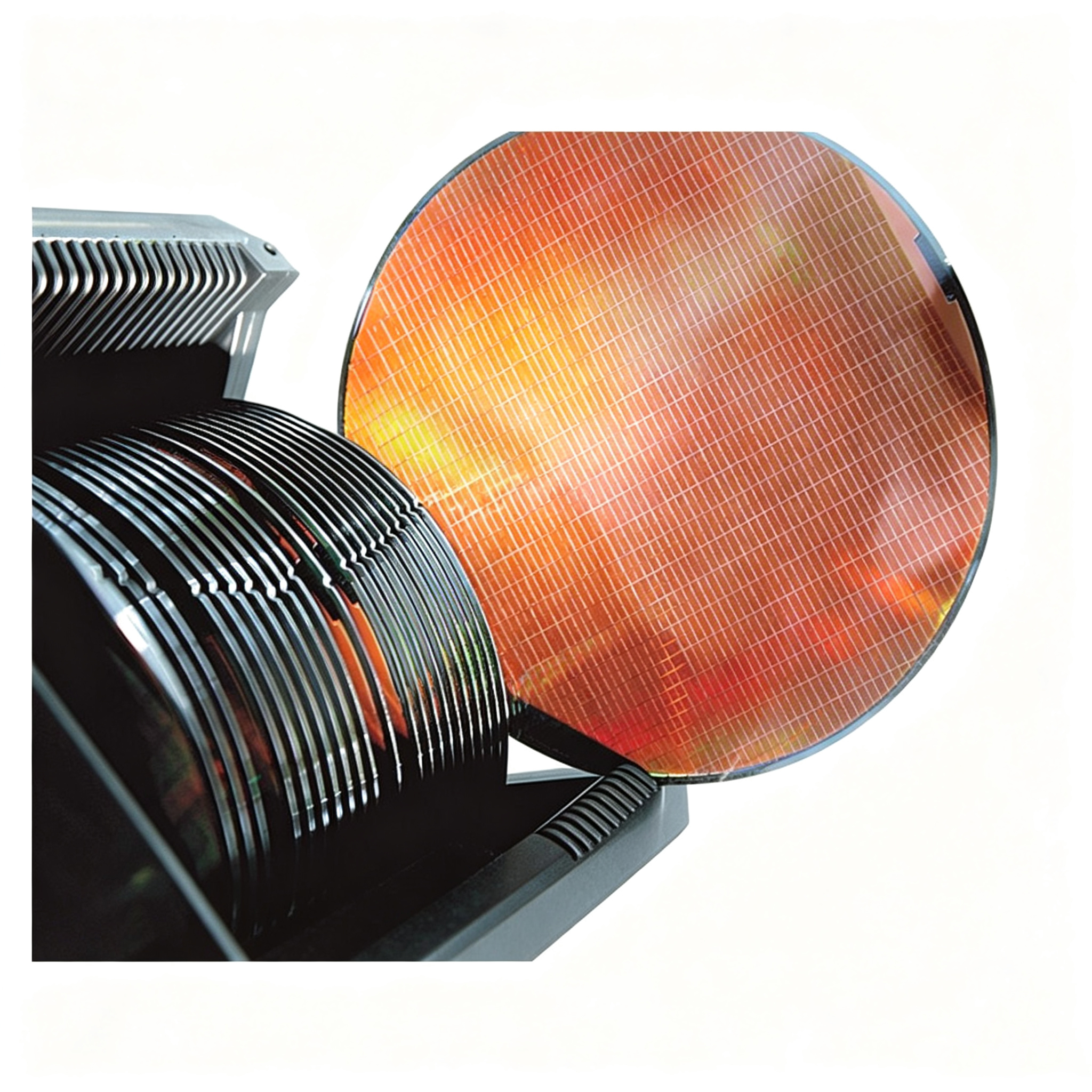

• Полупроводники и фотоэлектрические материалы

Типичные области применения: литье слитков поликремния, вытяжка монокристаллического кремния, выращивание кристаллов карбида кремния.

Рекомендуемая вместимость: 50–100 кг (класс высокой чистоты)

Преимущества продукта: Примеси металлов ≤ 3 частей на миллион, что соответствует требованиям к кремниевому сырью электронного качества; термостойкость обеспечивает температурную стабильность при выращивании кристаллов; настраиваемые покрытия высокой чистоты для дальнейшего снижения загрязнения

Графитовый тигель для плавки металла

Компоненты графитовой горячей зоны

Фотоэлектрический графитовый тигель

▍ Часто задаваемые вопросы

• В1: В чем разница между большими графитовыми тиглями и маленькими?

  A1: Большие графитовые тигли (50–500 кг) специально разработаны для непрерывного производства в промышленных масштабах. Они имеют более толстые стенки и более прочную конструкцию, что позволяет им выдерживать нагрузку и термическое напряжение сотен килограммов расплавленного металла. Небольшие тигли (1–5 кг) подходят для легких задач, таких как изготовление ювелирных изделий и лабораторные работы. Большие тигли обычно производятся с использованием процессов изостатического прессования или штамповки, что приводит к более высокой плотности, большей прочности и более длительному сроку службы.

• В2: Какова максимальная рабочая температура графитовых тиглей?

  A2: На воздухе или в окислительной атмосфере рекомендуемая максимальная рабочая температура не должна превышать 800–1000°C (при непрерывном использовании). В инертной атмосфере (азот, аргон) или в условиях вакуума графитовые тигли могут стабильно работать до 1800°С и кратковременно достигать 3000°С. Превышение предела температуры окисления приведет к быстрому выгоранию графита; поэтому необходимо использовать антиокислительное покрытие или защиту атмосферы.

• В3: Какие металлы подходят для плавки в графитовых тиглях?

  A3: Они подходят для плавки подавляющего большинства цветных металлов и сплавов, в том числе: алюминия и алюминиевых сплавов, меди и медных сплавов (латуни, бронзы), драгоценных металлов, таких как золото, серебро, платина и палладий, а также некоторых черных металлов с низкой температурой плавления. Не подходят для плавки: тугоплавкие ферросплавы (>1600°С, сильная эрозия) и сильные щелочные металлы (например, натрий и калий, реагирующие с графитом).

• В4: Как определить, что тигель нуждается в замене?

  A4: Немедленно замените при возникновении любого из следующих условий: ① На внутренней стенке появляются глубокие ямки или канавки (>2 мм) (сильная эрозия); ② На внешней стенке или днище появляются видимые трещины (опасность поломки); ③ Тигель деформирован или дно выпучено (понижена прочность конструкции); ④ Утечка или проникновение металла (повышенная пористость); ⑤ При нормальных условиях эксплуатации срок службы достигает 80 % от номинального значения.

• В5: Можно ли настроить нестандартные размеры и формы?

  А5: Абсолютно. Мы предлагаем полностью индивидуальные услуги, в том числе: размеры (внутренний диаметр, внешний диаметр, высота, толщина стенки, кривизна дна), формы (прямой цилиндр, бочкообразная, коническая, с носиком, с крышкой, неправильная форма), чистота (стандартная марка с зольностью ≤0,3%, особо чистая с зольностью ≤0,1%), а также обработка поверхности (антиокислительное покрытие, антиадгезионное покрытие, полировка). Просто предоставьте чертежи или размеры печи, и наши инженеры предоставят проектное предложение и ценовое предложение в течение 24 часов.

• Вопрос 6: Как мне выбрать между графитовыми тиглями, тиглями из карбида кремния (SiC) и керамическими тиглями?

  A6: Каждый из трех материалов имеет свои преимущества:

  ① Графитовые тигли — обладают лучшей теплопроводностью и самой низкой стоимостью, подходят для большинства цветных металлов, но имеют относительно низкую стойкость к окислению;

  ② Тигли из карбида кремния — обладают высочайшей прочностью и лучшей термостойкостью, подходят для высокочастотного использования в индукционных печах, но стоят дороже;

  ③ Керамические тигли (оксид алюминия/диоксид циркония) — обладают высочайшей химической инертностью и подходят для химически активных металлов, но имеют плохую теплопроводность и очень хрупкие. Для общепромышленной плавки (алюминия, меди, драгоценных металлов) графитовые тигли предлагают лучшее соотношение цены и качества.
